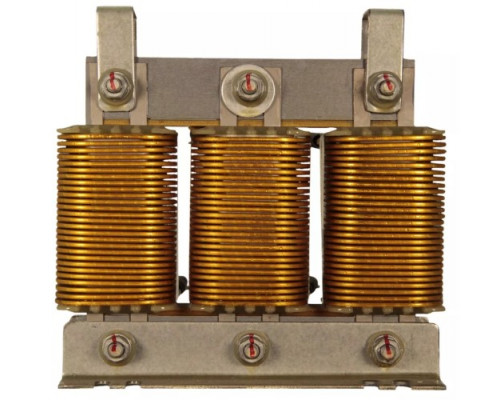

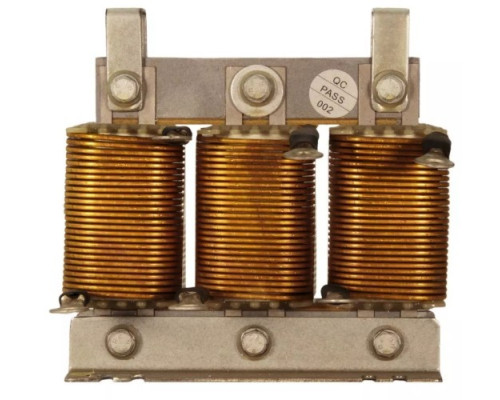

Дросель ESQ OCL-SN-045 выходной 45 кВт 08.04.000847

Назначение и область применения выходного дросселя ESQ OCL-SN-045

Выходной дроссель ESQ OCL-SN-045 мощностью 45 кВт предназначен для установки между частотным преобразователем (инвертором) и асинхронным электродвигателем. Его основная задача — фильтрация выходного сигнала преобразователя частоты, который имеет широтно-импульсную модуляцию (ШИМ). Без дросселя высокочастотные импульсы, генерируемые инвертором, создают перенапряжения на обмотках двигателя, вызывают нагрев, шум и преждевременный износ изоляции. Данная модель решает эти проблемы, обеспечивая стабильную и долговечную работу привода.

Ключевые технические особенности и их практический смысл

Мощность 45 кВт определяет совместимость дросселя с электродвигателями соответствующей номинальной мощности. Это типовое решение для промышленного оборудования средней производительности: насосных станций, вентиляционных установок, конвейеров, компрессоров и станков. Дроссель рассчитан на работу с трехфазными двигателями в сетях с частотой 50/60 Гц.

Основные функции модели включают:

• Снижение скорости нарастания напряжения (du/dt). Это защищает изоляцию обмоток двигателя от пробоя, особенно при длинных кабельных линиях.


• Уменьшение токов утечки и высших гармоник. Дроссель подавляет высокочастотные помехи, которые могут вызывать ложные срабатывания защитной аппаратуры и ухудшать качество электроэнергии в сети.


• Сглаживание формы тока и напряжения. Это снижает акустический шум двигателя (свист, гул) и уменьшает его нагрев при работе на низких оборотах.

Условия эксплуатации и ограничения

Дроссель ESQ OCL-SN-045 особенно актуален, если длина кабеля от преобразователя частоты до двигателя превышает 30 метров. В таких линиях паразитная емкость кабеля усиливает негативное влияние ШИМ, и установка дросселя становится обязательной для предотвращения выхода двигателя из строя. При коротких линиях (до 10–15 метров) дроссель также полезен, но его необходимость определяется условиями работы и требованиями к помехозащищенности.

Важно учитывать, что дроссель не является универсальным устройством — он подбирается строго под мощность двигателя (45 кВт) и тип преобразователя частоты. Использование дросселя с двигателем меньшей мощности может быть неэффективным, а с большей — привести к перегрузке и выходу из строя самого дросселя.

Конструктивные параметры и монтаж

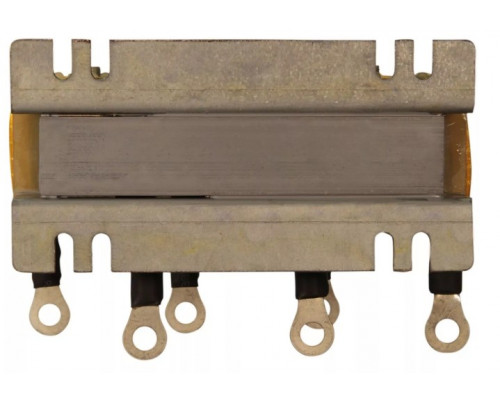

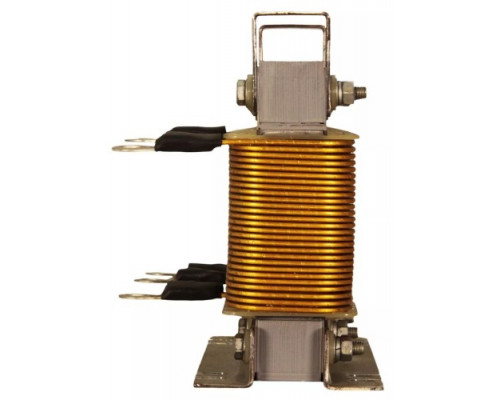

Модель имеет компактные габариты для своей мощности: ширина 195 мм, высота 170 мм, глубина 140 мм. Вес 15,50 кг указывает на использование медной обмотки и качественного магнитопровода, что обеспечивает низкие потери и стабильные характеристики при длительной работе. Дроссель предназначен для установки в шкафу управления или на DIN-рейку (при наличии соответствующего крепления). При монтаже следует обеспечить достаточное охлаждение, так как при работе выделяется тепло.

Что важно знать при выборе

Перед приобретением дросселя ESQ OCL-SN-045 необходимо убедиться, что его номинальный ток соответствует току двигателя и преобразователя частоты. Также стоит проверить, поддерживает ли инвертор работу с выходным дросселем (некоторые модели требуют настройки параметров). Дроссель не заменяет сетевой фильтр или тормозной резистор — это специализированное устройство для защиты двигателя и улучшения качества его работы.
