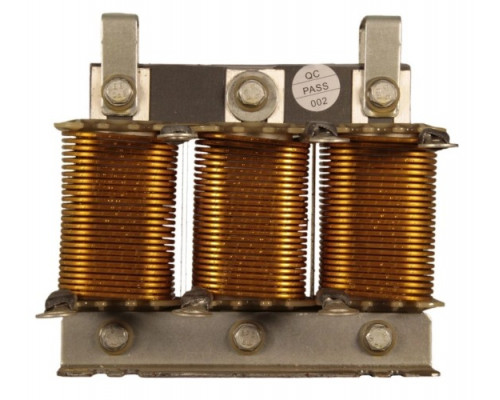

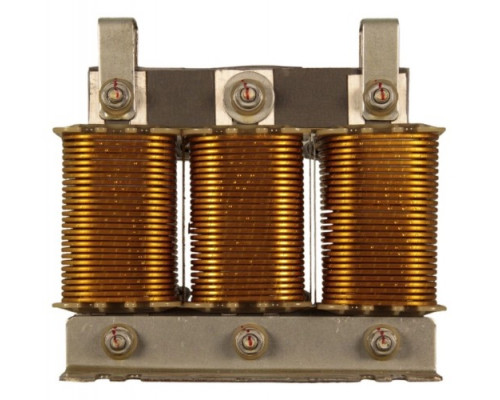

Дросель ESQ ACL-SN-037 входной 37 кВт (08.06.000967)

Назначение и область применения

Дроссель ESQ ACL-SN-037 входной мощностью 37 кВт предназначен для установки в цепь питания между преобразователем частоты (частотным инвертором) и питающей сетью. Основная задача устройства — защита как самого преобразователя, так и подключенного к нему электродвигателя от негативного влияния высших гармоник, импульсных помех и перенапряжений. Эта модель особенно актуальна для промышленных приводов с длинными кабельными линиями — от 30 метров и более. Дроссель обеспечивает стабильную работу оборудования в условиях интенсивной эксплуатации: на насосных станциях, вентиляционных установках, конвейерных линиях, компрессорах и станках.

Ключевые функции и практическая польза

Установка входного дросселя ESQ ACL-SN-037 решает несколько критических задач:

• Снижение уровня шума и нагрева двигателя — за счет фильтрации высших гармонических составляющих тока снижаются дополнительные потери в обмотках, что уменьшает тепловую нагрузку и акустический шум при работе.


• Уменьшение токов утечки и радиочастотных помех — дроссель подавляет высокочастотные составляющие, возникающие при широтно-импульсной модуляции (ШИМ), что защищает чувствительное оборудование и снижает уровень электромагнитных помех в сети.


• Сглаживание формы выходного тока и напряжения — устройство преобразует импульсный сигнал от инвертора в более плавную синусоидальную форму, что улучшает условия коммутации и снижает нагрузку на изоляцию двигателя.


• Защита от перенапряжений (DU/DT) — дроссель ограничивает скорость нарастания напряжения, предотвращая пробой изоляции обмоток и продлевая ресурс электродвигателя, особенно при использовании длинных кабелей.

Особенности конструкции и совместимость

Модель ACL-SN-037 рассчитана на номинальную мощность 37 кВт. Она представляет собой входной дроссель, то есть устанавливается на стороне сети до преобразователя частоты. Устройство выполнено в компактном корпусе: ширина 160 мм, высота 170 мм, глубина 195 мм. Вес составляет 6,70 кг, что говорит о применении качественных магнитных материалов и медной обмотки. При монтаже важно учитывать, что дроссель не имеет встроенных клеммных колодок — подключение выполняется через внешние соединения, что требует наличия соответствующего кабеля и инструмента.

Практические ограничения и рекомендации

При выборе и установке дросселя ESQ ACL-SN-037 следует учитывать несколько моментов:

• Устройство предназначено для работы с трехфазными асинхронными двигателями, подключенными через частотный преобразователь. Не рекомендуется использовать его без инвертора.


• Эффективность фильтрации гармоник напрямую зависит от длины кабеля: при длине линии более 30 метров установка дросселя обязательна для предотвращения отраженных волн и перенапряжений.


• Дроссель не заменяет сетевой фильтр или устройство защиты от импульсных перенапряжений — он решает специфическую задачу подавления высших гармоник и ШИМ-помех.


• При монтаже необходимо обеспечить достаточный воздушный зазор для естественного охлаждения, так как при работе возможен нагрев корпуса (до 70–80°C в зависимости от нагрузки).

Итоговая оценка модели

Дроссель ESQ ACL-SN-037 — это специализированный компонент для систем частотного регулирования мощностью 37 кВт. Он обеспечивает надежную защиту двигателя от перенапряжений, снижает тепловые потери и продлевает срок службы оборудования. Компактные габариты и умеренный вес позволяют интегрировать его в существующие шкафы управления. Основное назначение — работа с длинными кабельными трассами и высокими требованиями к электромагнитной совместимости. При выборе важно убедиться в соответствии мощности дросселя параметрам преобразователя частоты и двигателя.
