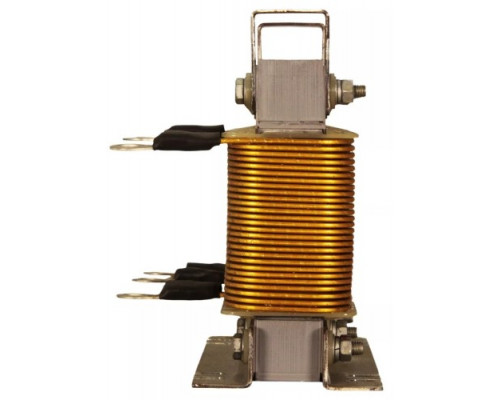

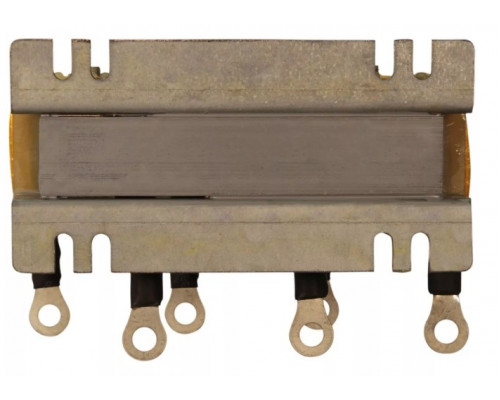

Дросель ESQ OCL-SN-055 выходной 55 кВт 08.04.000848

Назначение и область применения

Выходной дроссель ESQ OCL-SN-055 мощностью 55 кВт предназначен для установки между преобразователем частоты (частотным инвертором) и асинхронным электродвигателем. Его основная задача — фильтрация выходного сигнала инвертора, формируемого по методу широтно-импульсной модуляции (ШИМ). Модель OCL-SN-055 рассчитана на работу с двигателями соответствующей мощности и применяется в промышленных системах электропривода, где требуется защита обмоток от перенапряжений и продление ресурса оборудования.

Ключевые функции и практическая польза

Дроссель решает три основные проблемы, возникающие при питании двигателя от частотного преобразователя:

• Снижение акустического шума и нагрева двигателя. Высокочастотные составляющие ШИМ вызывают вибрацию магнитопровода и дополнительные потери в стали. Дроссель сглаживает импульсы, уменьшая шум и тепловыделение.


• Защита изоляции обмоток. Современные инверторы генерируют импульсы с крутыми фронтами (высокая скорость нарастания напряжения dU/dt). При длинных кабелях это приводит к перенапряжениям на клеммах двигателя, что разрушает изоляцию. Дроссель ограничивает скорость нарастания напряжения, предотвращая пробой.


• Снижение токов утечки и радиопомех. Высшие гармоники в выходном токе создают паразитные емкостные связи через кабель и обмотки, вызывая токи утечки на землю и электромагнитные помехи. Дроссель подавляет эти гармоники, улучшая электромагнитную совместимость оборудования.

Особенности модели и ограничения

Модель ESQ OCL-SN-055 имеет фиксированную мощность 55 кВт и не предназначена для работы с двигателями меньшей или большей мощности без пересчета параметров. Основные практические аспекты:

• Необходимость установки при длине кабеля более 30 метров. Если расстояние от инвертора до двигателя превышает 30 м, использование дросселя становится обязательным для предотвращения выхода двигателя из строя. При меньшей длине установка также полезна, но не критична.


• Габариты и монтаж. Устройство имеет компактные размеры (195x170x160 мм) при значительном весе 19,5 кг, что обусловлено использованием медной обмотки и ферромагнитного сердечника. Требуется надежное крепление на несущую поверхность (шкаф, раму) и обеспечение естественного охлаждения.


• Совместимость. Дроссель рассчитан на работу с преобразователями частоты ESQ и другими брендами, поддерживающими стандартные выходные параметры для двигателей 55 кВт. При подключении необходимо учитывать номинальный ток двигателя — он не должен превышать ток дросселя.

Конструктивные особенности

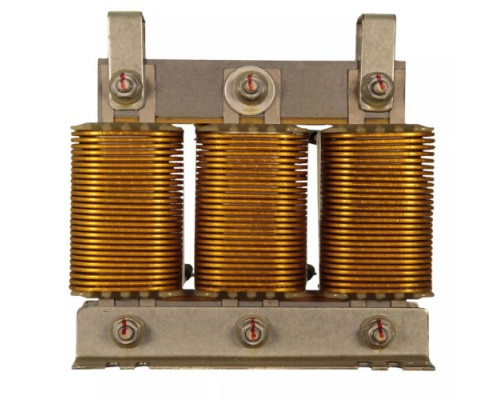

Дроссель выполнен на тороидальном сердечнике из электротехнической стали, что обеспечивает низкий уровень магнитного рассеяния и минимальные потери в сердечнике. Обмотка из медного провода рассчитана на номинальный рабочий ток. Корпус дросселя не имеет активного охлаждения, поэтому при установке в закрытом шкафу необходимо предусмотреть вентиляцию или принудительный обдув, особенно при работе на предельных нагрузках. Подключение выполняется через винтовые клеммы, расположенные на корпусе.
