Назначение и область применения выходного дросселя ESQ OCL-SN-110
Выходной дроссель ESQ OCL-SN-110 (артикул 08.04.000851) — это компонент силовой цепи, устанавливаемый между преобразователем частоты (частотным инвертором) и электродвигателем. Модель рассчитана на работу с двигателями мощностью до 11 кВт. Основная задача устройства — фильтрация выходного сигнала инвертора для защиты обмоток двигателя и продления срока его службы. Дроссель обязателен к применению в схемах, где длина кабеля от частотного преобразователя до мотора превышает 30 метров, а также в условиях высоких требований к электромагнитной совместимости.
Ключевые функции и практическая польза
Устройство решает несколько задач, критически важных для надежной работы привода:
- Снижение нагрева и шума двигателя. Дроссель сглаживает импульсные выбросы тока, что уменьшает дополнительные потери в обмотках и снижает акустический шум, возникающий при широтно-импульсной модуляции (ШИМ).
- Защита изоляции от пробоя. Ограничивает скорость нарастания напряжения (du/dt) на выходе инвертора. Это предотвращает преждевременное старение и пробой межвитковой изоляции обмоток, особенно актуально для двигателей с напряжением питания 380 В и выше.
- Подавление токов утечки и радиопомех. Фильтрует высшие гармоники, снижая токи утечки через паразитные емкости кабеля и обмоток, а также уменьшает уровень радиочастотных помех, излучаемых силовым кабелем.
- Увеличение ресурса подшипников. Сглаженная форма тока и напряжения снижает вероятность возникновения паразитных токов через подшипники двигателя, что продлевает их срок службы.
Конструктивные особенности и параметры

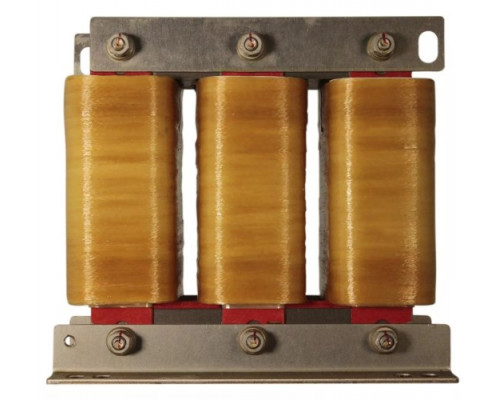

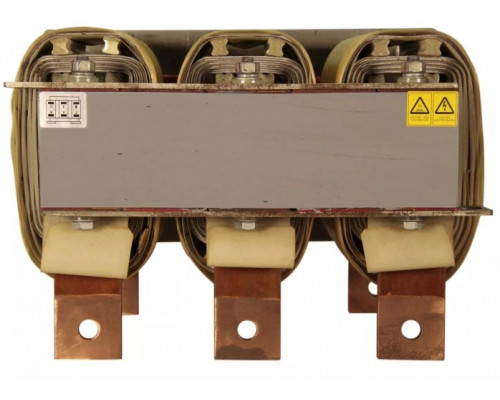

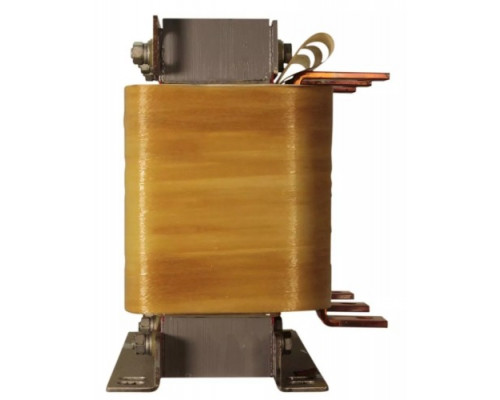

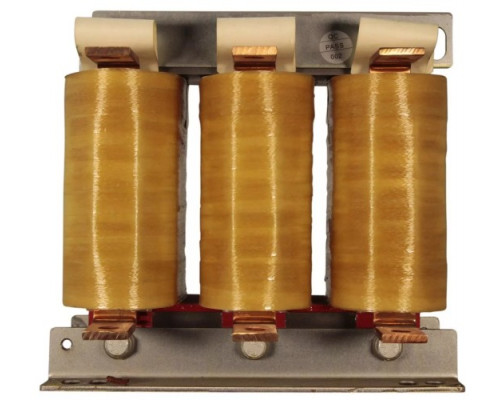

Модель ESQ OCL-SN-110 выполнена в компактном корпусе с размерами 250x235x190 мм и весом 21.5 кг. Такая масса обусловлена использованием качественного магнитопровода и медной обмотки, необходимых для эффективной работы на номинальной мощности. Дроссель рассчитан на длительную непрерывную нагрузку 11 кВт. При выборе необходимо учитывать, что устройство предназначено для установки в сухих отапливаемых помещениях или в шкафах управления с достаточным воздухообменом для отвода тепла.
На что обратить внимание при выборе и установке
При подборе данного дросселя важно учитывать следующие моменты:
- Соответствие мощности. Модель рассчитана строго на двигатели мощностью до 11 кВт. Использование с менее мощным двигателем допустимо, но может быть избыточно. Использование с более мощным двигателем приведет к перегрузке и выходу дросселя из строя.
- Длина кабеля. Если длина силового кабеля между инвертором и двигателем составляет менее 30 метров, установка дросселя не является обязательной, но все равно рекомендуется для снижения помех и защиты двигателя в режимах с высокой частотой ШИМ.
- Тип нагрузки. Устройство оптимизировано для работы с асинхронными и синхронными электродвигателями общего назначения. Для специальных типов нагрузки (например, высокоскоростные шпиндели или длинные кабели более 100 м) может потребоваться дроссель с другими параметрами.
- Условия эксплуатации. Дроссель не имеет встроенной защиты от пыли и влаги, поэтому при установке в запыленных или влажных помещениях необходимо предусмотреть дополнительную защиту (шкаф IP54 и выше).
