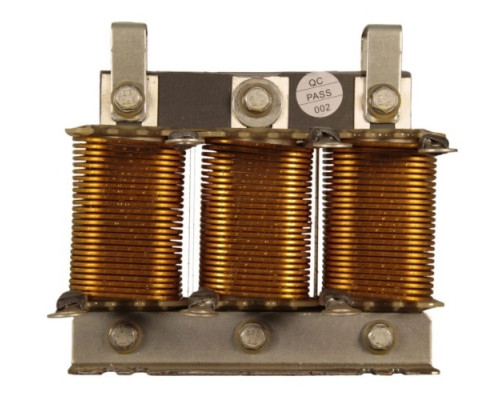

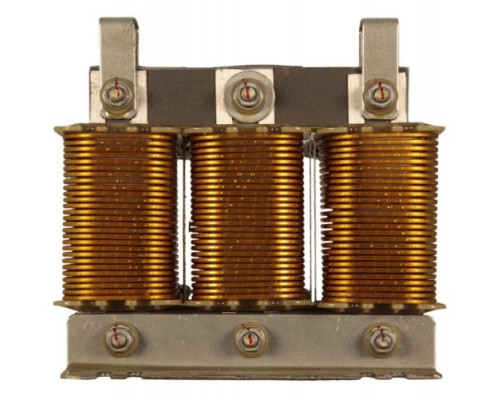

Дроссель ESQ ACL-SN-018 входной 18,5 кВт 08.04.000821

Назначение и область применения

Дроссель ESQ ACL-SN-018 входной мощностью 18,5 кВт — это пассивный фильтр, устанавливаемый на входе преобразователя частоты. Его основная задача — защита как самого частотного преобразователя, так и питающей сети от высокочастотных помех, возникающих при работе силовых ключей инвертора. Модель рассчитана на работу с электродвигателями соответствующей мощности и предназначена для промышленного оборудования, где требуется стабильное электропитание и минимизация обратного влияния на сеть.

Ключевые технические особенности

Устройство рассчитано на подключение к сети с номинальной мощностью 18,5 кВт, что соответствует типовым промышленным приводам среднего размера — насосам, вентиляторам, компрессорам, конвейерам. Благодаря входному дросселю снижается амплитуда импульсных перенапряжений и ограничивается скорость нарастания напряжения (du/dt), что особенно важно при длинных кабельных линиях между преобразователем и двигателем.

Практические преимущества использования

Применение дросселя ESQ ACL-SN-018 даёт несколько измеримых эффектов:

• Снижение уровня радиопомех и токов утечки, вызванных высшими гармониками, что улучшает электромагнитную совместимость оборудования с другими приборами в сети.


• Уменьшение нагрева обмоток электродвигателя и самого преобразователя за счёт сглаживания формы тока и напряжения — это продлевает ресурс изоляции и силовых элементов.


• Снижение акустического шума двигателя, особенно заметное на низких частотах работы привода.


• Защита двигателя от пробоя изоляции при длине кабеля более 30 метров — дроссель ограничивает выбросы напряжения, которые возникают из-за отражённых волн в длинной линии.

Конструктивные и монтажные особенности

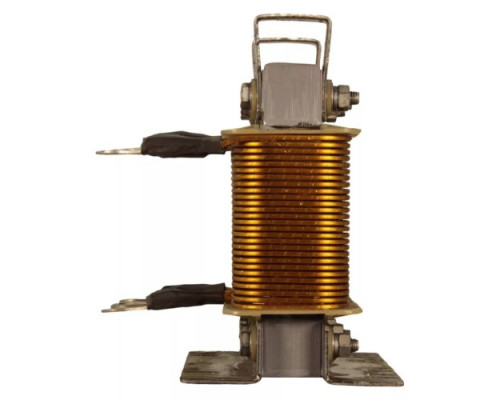

Дроссель имеет компактные габариты: ширина 140 мм, высота 145 мм, глубина 155 мм. Масса устройства составляет 4 кг, что позволяет монтировать его как в шкафу управления, так и на DIN-рейку при наличии соответствующего крепления. Корпус выполнен в стандартном для серии ESQ ACL-SN исполнении, ориентированном на установку вблизи преобразователя частоты.

Ограничения и рекомендации по выбору

Модель ACL-SN-018 предназначена строго для входной цепи преобразователя частоты — её не следует использовать в качестве выходного или сетевого фильтра без уточнения схемы подключения. При выборе важно учитывать, что дроссель рассчитан на номинальную мощность 18,5 кВт, и его применение с двигателями меньшей мощности возможно, но может быть избыточным. Для двигателей большей мощности потребуется модель с соответствующим запасом по току. Также стоит обратить внимание, что эффективность подавления помех напрямую зависит от правильного заземления и длины соединительных проводов — чем короче и толще проводка между дросселем и преобразователем, тем лучше фильтрация.
