Назначение и область применения выходного дросселя ESQ OCL-SN-315

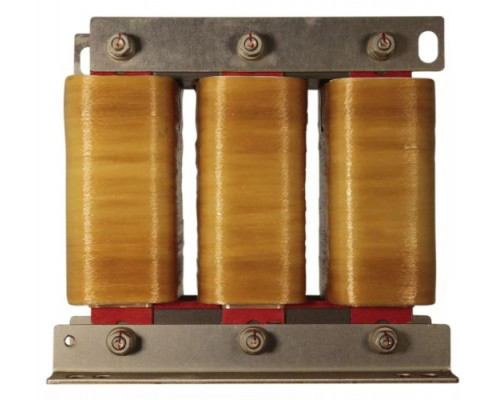

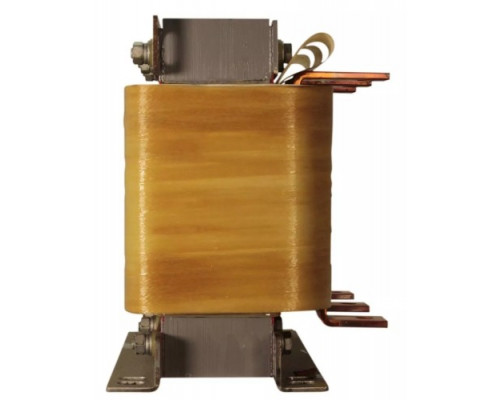

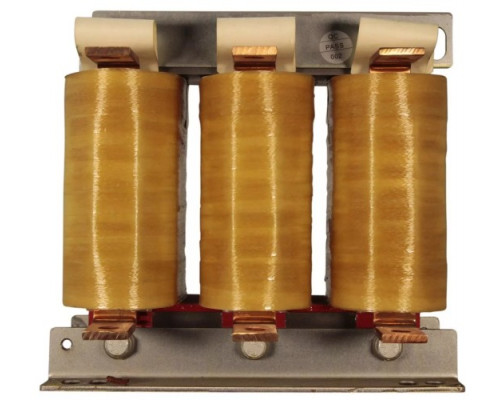

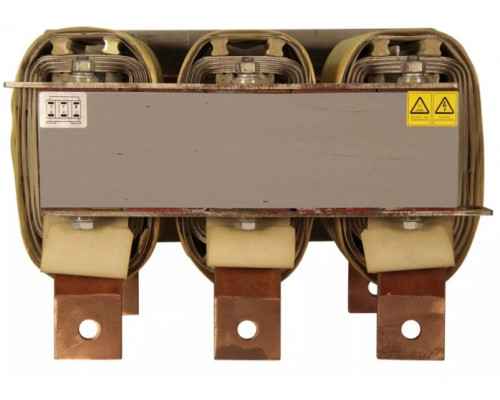

Выходной дроссель ESQ OCL-SN-315 мощностью 315 кВт (артикул 08.04.000859) — это силовой фильтр, устанавливаемый между преобразователем частоты и электродвигателем. Его основная задача — защита обмоток мотора и продление срока службы привода в условиях работы с широтно-импульсной модуляцией (ШИМ) от частотного преобразователя. Модель рассчитана на промышленные системы с мощными двигателями, где критичны стабильность работы и минимизация электромагнитных помех.
Ключевые функции и практическая польза
Дроссель решает три основные проблемы, возникающие при подключении двигателя через частотник:
- Снижение скорости нарастания напряжения (dU/dt). Высокочастотные импульсы от преобразователя создают перенапряжения на обмотках, особенно при длинных кабелях. Дроссель сглаживает фронты импульсов, предотвращая пробой изоляции и перегрев двигателя.
- Уменьшение токов утечки и радиопомех. Высшие гармоники, генерируемые инвертором, вызывают паразитные токи через подшипники и корпус. Фильтр подавляет эти гармоники, снижая уровень радиочастотных помех и защищая подшипники от электроэрозии.
- Снижение шума и нагрева. Сглаживание формы тока уменьшает акустический шум от магнитострикции сердечника двигателя и снижает нагрев обмоток за счет устранения высокочастотных составляющих.
Использование дросселя обязательно, если длина кабеля от преобразователя до двигателя превышает 30 метров. При больших расстояниях без фильтра возрастает риск отражения импульсов и двойных перенапряжений на клеммах мотора.
Технические особенности и ограничения модели
Модель OCL-SN-315 рассчитана на номинальную мощность 315 кВт. Это определяет ее габариты и массу: ширина 295 мм, высота 290 мм, глубина 260 мм, вес 47,50 кг. Такие параметры требуют учета при монтаже — дроссель крепится на несущую поверхность (стену или панель) с запасом по нагрузке. Конструкция предполагает подключение силовых кабелей через клеммные соединения, соответствующие сечению проводов для тока данной мощности.
Важно учитывать, что дроссель не является универсальным устройством. Он подбирается под конкретную мощность двигателя и тип преобразователя. Установка фильтра на двигатель меньшей мощности может привести к избыточному падению напряжения и снижению крутящего момента. Перед монтажом необходимо проверить соответствие номиналов по току и напряжению в документации к частотному преобразователю.
Что важно знать при выборе
Данная модель не заменяет сетевой дроссель (на входе преобразователя) и не защищает от коротких замыканий в цепи двигателя. Ее функция — исключительно фильтрация выходного сигнала. При выборе обращайте внимание на длину кабельной трассы: если она превышает 50-100 метров, может потребоваться дополнительный анализ на предмет отраженных волн. Также учитывайте, что дроссель увеличивает общее сопротивление цепи, что незначительно снижает максимальное напряжение на двигателе (обычно на 1-3%).
Для корректной работы рекомендуется использовать дроссель совместно с частотными преобразователями, поддерживающими режим работы с выходными фильтрами. В комплект поставки входит только сам дроссель без крепежных элементов и кабельных наконечников — их необходимо приобретать отдельно, исходя из типа монтажа.
Характеристики
Габариты и вес
