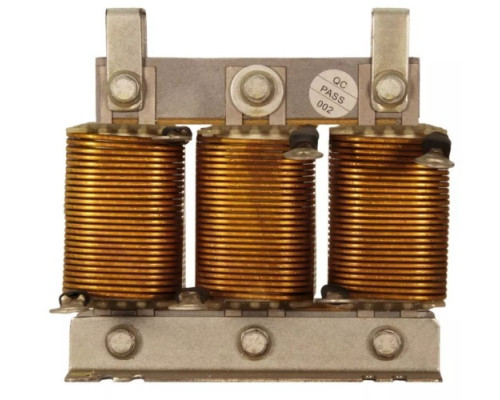

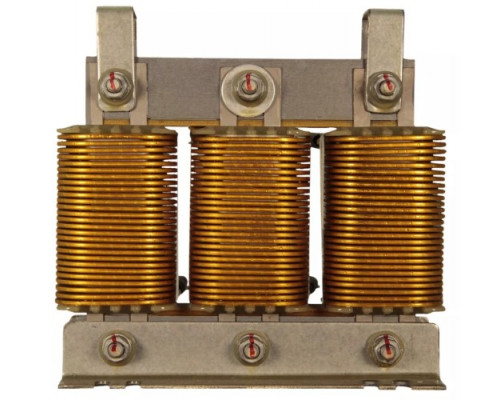

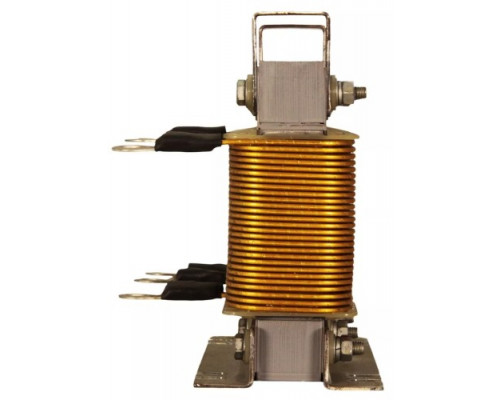

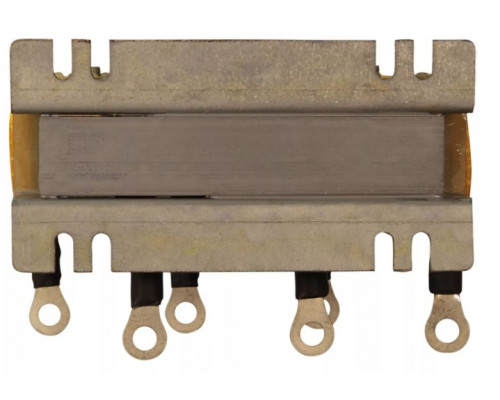

Дроссель ESQ OCL-SN-037 выходной 37 кВт 08.04.000846

Назначение и область применения

Выходной дроссель ESQ OCL-SN-037 (артикул 08.04.000846) предназначен для установки между преобразователем частоты (ПЧ) и асинхронным электродвигателем мощностью до 37 кВт. Его основная задача — фильтрация выходного сигнала частотного преобразователя для защиты обмоток двигателя от перенапряжений и токов высокой частоты, возникающих при широтно-импульсной модуляции (ШИМ).

Модель рассчитана на работу с трехфазными двигателями и применяется в промышленном оборудовании, насосных станциях, вентиляционных системах, конвейерах и станках, где требуется надежная защита привода от помех и перегрузок.

Ключевые технические особенности

Дроссель обеспечивает номинальную мощность 37 кВт, что соответствует стандартному ряду мощностей для промышленных частотных преобразователей. Устройство выполнено на тороидальном сердечнике с обмоткой из медного провода, что гарантирует низкие потери и стабильную работу при длительных нагрузках.

Основные параметры, которые стоит учитывать при выборе:

• Снижение скорости нарастания напряжения (du/dt) — дроссель ограничивает крутизну фронтов импульсов ШИМ, что предотвращает пробой изоляции обмоток двигателя, особенно в старых или длительно эксплуатируемых моторах.


• Фильтрация высших гармоник — уменьшает токи утечки через паразитные емкости кабеля и обмоток, снижая уровень радиочастотных помех (RFI) и нагрев двигателя на высоких частотах.


• Сглаживание формы тока — делает работу двигателя более плавной, уменьшая акустический шум и вибрации, вызванные высокочастотными составляющими ШИМ.

Практические преимущества и ограничения

Использование дросселя ESQ OCL-SN-037 особенно актуально в следующих случаях:

• Длина кабеля от частотного преобразователя до двигателя превышает 30 метров — без дросселя возрастает риск отражения импульсов и перенапряжений на клеммах двигателя.


• Работа в условиях повышенных требований к электромагнитной совместимости (ЭМС) — дроссель снижает уровень высокочастотных помех, излучаемых кабелем.


• Эксплуатация двигателей с ослабленной изоляцией или старых моделей — защита от импульсных перенапряжений продлевает срок службы обмоток.

Важно учитывать, что дроссель не является устройством полной фильтрации — он не заменяет сетевые фильтры или тормозные резисторы. Его эффективность максимальна при правильном согласовании с параметрами ПЧ и двигателя. Установка требует учета габаритов: ширина 195 мм, высота 170 мм, глубина 140 мм, вес 11,5 кг — это компактное устройство, но для монтажа в шкафу управления необходимо предусмотреть свободное пространство для охлаждения.

Рекомендации по выбору

При подборе дросселя для конкретной системы убедитесь, что номинальная мощность двигателя не превышает 37 кВт — превышение может привести к перегреву и выходу дросселя из строя. Также проверьте совместимость с типом частотного преобразователя: дроссель подходит для стандартных ШИМ-инверторов с несущей частотой до 16 кГц. Для двигателей с частотой вращения выше 100 Гц или с длиной кабеля более 100 метров может потребоваться дополнительная фильтрация.

Обратите внимание, что дроссель не имеет встроенной защиты от короткого замыкания или перегрева — эти функции должны обеспечиваться преобразователем частоты. Монтаж должен выполняться на негорючую поверхность с обеспечением естественной конвекции воздуха.
