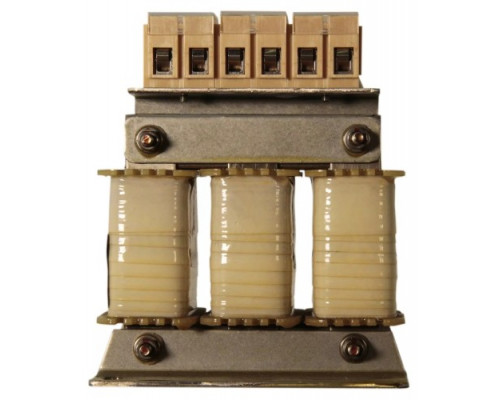

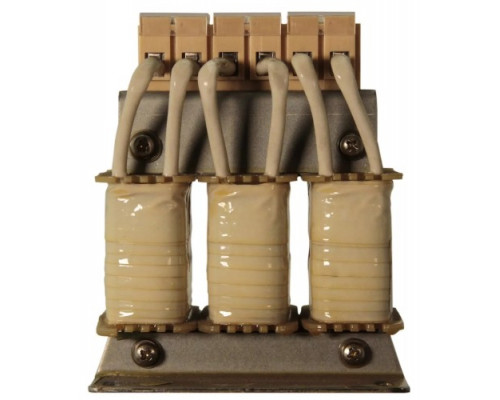

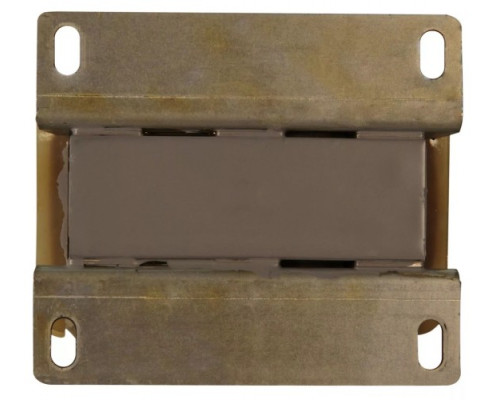

Дроссель входной ESQ ACL-SN-2d2 2,2 кВт (08.04.000815)

Назначение и область применения

Дроссель ESQ ACL-SN-2d2 входной мощностью 2,2 кВт (артикул 08.04.000815) — это пассивный фильтр, устанавливаемый на входе преобразователя частоты. Его основная задача — защита как самого частотника, так и питающей сети от высокочастотных помех, возникающих при работе силовых ключей инвертора. Модель рассчитана на подключение к однофазной или трехфазной сети и предназначена для использования с электродвигателями соответствующей мощности.

Практическая польза установки

Применение данного дросселя решает несколько ключевых проблем, возникающих в системах частотного регулирования:

• Снижение токов утечки и помех. Дроссель эффективно подавляет высшие гармоники, которые создают радиопомехи и вызывают ложные срабатывания защитной автоматики. Это особенно важно в условиях плотного размещения электрооборудования.


• Защита двигателя от пробоя изоляции. Устройство ограничивает скорость нарастания напряжения (dV/dt) на выходе преобразователя. Без дросселя крутые фронты импульсов ШИМ могут повреждать обмотки двигателя, особенно при длинных кабельных линиях.


• Уменьшение нагрева и шума. За счет сглаживания формы тока и напряжения снижаются потери в двигателе, уменьшается его акустический шум и нагрев. Это продлевает ресурс как самого мотора, так и подшипниковых узлов.

Ключевые особенности модели

Модель ACL-SN-2d2 рассчитана на работу с преобразователями частоты мощностью до 2,2 кВт. Она относится к классу входных дросселей, что подразумевает установку в цепь питания до частотного преобразователя. Устройство компактно: его габариты составляют 95x135x115 мм, а вес — 3 кг, что упрощает монтаж в электрощитах ограниченного объема.

Ограничения и рекомендации по выбору

При подборе дросселя важно учитывать следующие моменты:

• Длина кабеля до двигателя. Если расстояние от преобразователя частоты до электродвигателя превышает 30 метров, установка дросселя становится обязательной. В противном случае возрастает риск повреждения изоляции обмоток из-за отраженных волн напряжения.


• Совместимость по мощности. Дроссель строго рассчитан на 2,2 кВт. Использование с двигателями большей или меньшей мощности может привести к перегреву или недостаточной фильтрации помех.


• Тип нагрузки. Модель оптимизирована для стандартных асинхронных двигателей. Для специфических нагрузок (сервоприводы, высокоскоростные шпиндели) может потребоваться дроссель с иными параметрами.

Конструктивные особенности

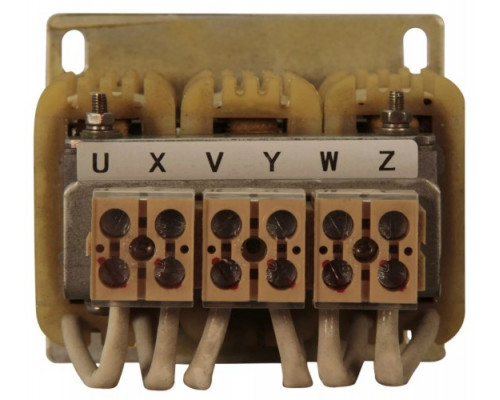

Дроссель выполнен в закрытом корпусе, что защищает его от пыли и механических повреждений. Клеммная колодка позволяет удобно подключать провода питания и нагрузки. Устройство не требует дополнительного охлаждения при работе в пределах номинальной мощности, однако при установке в закрытом шкафу следует обеспечить минимальную вентиляцию для отвода тепла.
