Назначение и область применения

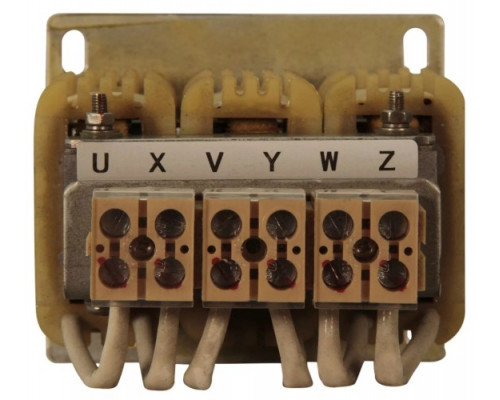

Дроссель ESQ ACL-SN-4 входной мощностью 4 кВт (артикул 08.04.000816) предназначен для установки на входе преобразователя частоты. Его основная задача — защита как самого частотного привода, так и питающей сети от высокочастотных помех, возникающих при работе силовых ключей инвертора. Модель рассчитана на работу с электродвигателями соответствующей мощности и применяется в промышленном оборудовании, системах вентиляции, насосных станциях, конвейерах и других механизмах с частотным регулированием.
Ключевые функции и практические преимущества
Установка входного дросселя ESQ ACL-SN-4 решает несколько важных задач:
- Снижение уровня помех. Дроссель эффективно подавляет высшие гармоники, которые генерирует преобразователь частоты. Это уменьшает токи утечки и снижает уровень радиочастотных помех, что особенно важно при наличии чувствительного оборудования в одной сети.
- Защита двигателя. Устройство сглаживает форму выходного тока и напряжения, уменьшая скорость нарастания напряжения (du/dt). Это предотвращает пробой изоляции обмоток электродвигателя, вызванный крутыми фронтами импульсов широтно-импульсной модуляции (ШИМ), и продлевает срок службы мотора.
- Снижение нагрева и шума. За счет фильтрации паразитных составляющих дроссель уменьшает нагрев электродвигателя и снижает акустический шум, возникающий при работе частотного привода.
Особенности подключения и эксплуатации
Данная модель является обязательной к установке, если длина кабеля от преобразователя частоты до электродвигателя превышает 30 метров. В таких условиях без дросселя возрастает риск повреждения изоляции из-за отраженных волн и перенапряжений. Устройство монтируется на входе частотного преобразователя, перед выпрямителем, и подключается последовательно в цепь питания.
Важно учитывать, что дроссель рассчитан на номинальную мощность 4 кВт. При выборе необходимо убедиться, что мощность подключаемого двигателя и преобразователя частоты соответствует этому значению. Использование дросселя с запасом по мощности допустимо, но может снизить эффективность фильтрации.
Конструктивные особенности и габариты

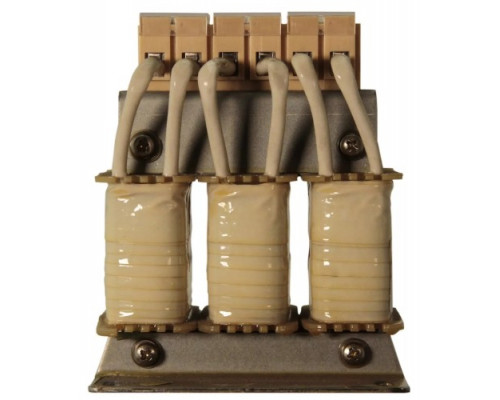

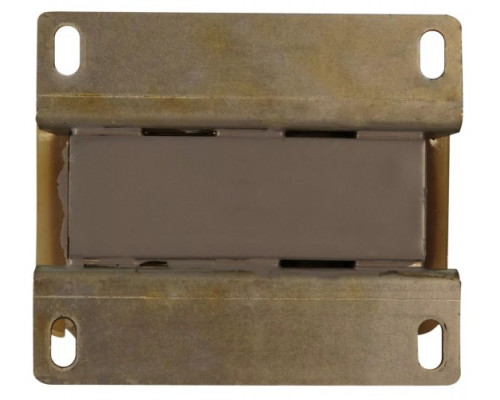

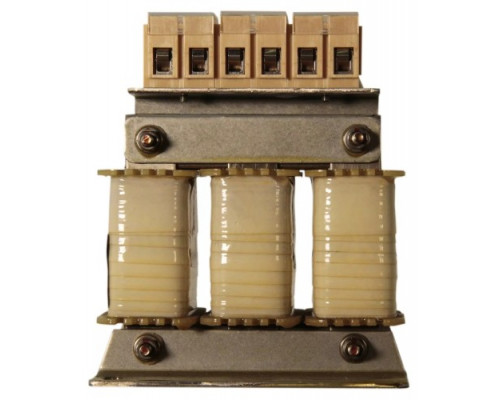

Дроссель ESQ ACL-SN-4 имеет компактные размеры: ширина 95 мм, высота 135 мм, глубина 115 мм. Вес устройства составляет 3,60 кг, что говорит о наличии качественного магнитопровода и медной обмотки, обеспечивающих стабильную работу при номинальной нагрузке. Корпус выполнен в закрытом исполнении, что защищает элементы от пыли и механических повреждений. При монтаже следует обеспечить достаточное пространство для отвода тепла и вентиляции.
На что обратить внимание при выборе
- Убедитесь, что мощность вашего электродвигателя и преобразователя частоты не превышает 4 кВт.
- Проверьте длину кабельной линии между частотником и двигателем — при длине более 30 метров установка дросселя обязательна.
- Оцените доступное пространство для монтажа: габариты 95x135x115 мм и вес 3,60 кг требуют надежного крепления на DIN-рейку или монтажную панель.
- Дроссель предназначен для работы в составе системы с частотным регулированием, не используйте его как самостоятельное устройство без преобразователя.
Характеристики
Габариты и вес
