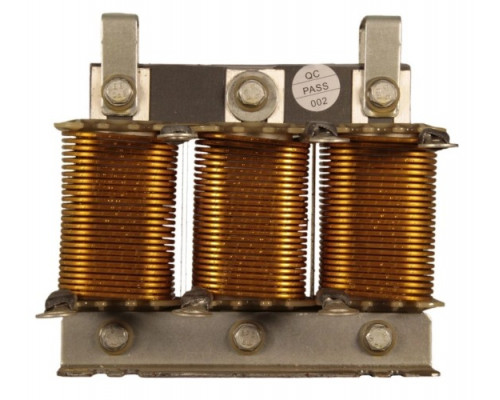

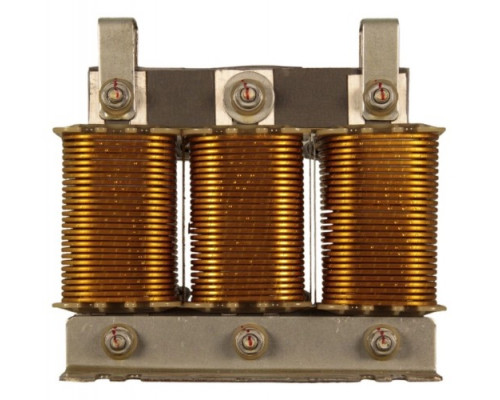

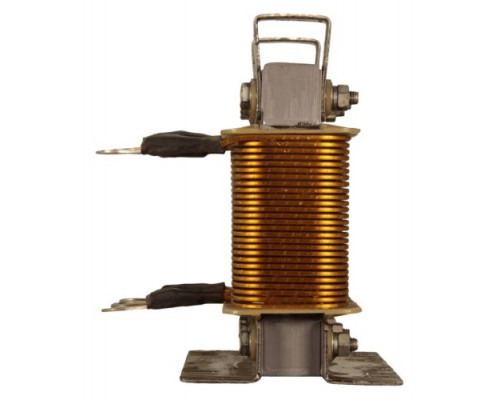

Дроссель ESQ ACL-SN-015 входной 15 кВт 08.04.000820

Назначение и область применения

Дроссель ESQ ACL-SN-015 входной мощностью 15 кВт (артикул 08.04.000820) — это силовой компонент, устанавливаемый на входе преобразователя частоты. Его основная задача — защита как самого частотного привода, так и питающей сети от высокочастотных помех и искажений, возникающих при работе инвертора. Модель рассчитана на подключение к трёхфазной сети и предназначена для совместной работы с частотными преобразователями соответствующей мощности.

Ключевые функции и практическая польза

Установка дросселя ACL-SN-015 решает несколько важных задач, напрямую влияющих на надёжность и долговечность оборудования:

• Снижение уровня помех: Дроссель эффективно подавляет высшие гармоники, генерируемые преобразователем частоты. Это уменьшает токи утечки и снижает уровень радиочастотных помех, что особенно важно при наличии чувствительного оборудования в одной сети.


• Защита двигателя: Сглаживание формы выходного тока и напряжения ограничивает скорость нарастания напряжения (du/dt). Это предотвращает пробой изоляции обмоток электродвигателя, вызванный высокочастотными импульсами широтно-импульсной модуляции (ШИМ), и продлевает ресурс мотора.


• Снижение тепловых потерь и шума: За счёт фильтрации паразитных составляющих уменьшается нагрев как самого преобразователя, так и подключённого двигателя. Также снижается акустический шум, издаваемый электродвигателем при работе на высоких частотах.

Особенности эксплуатации и ограничения

При выборе и установке дросселя ESQ ACL-SN-015 важно учитывать следующие моменты:

• Длина кабеля до двигателя: Применение дросселя становится обязательным, если расстояние от преобразователя частоты до электродвигателя превышает 30 метров. В противном случае возрастает риск отражения сигнала и повреждения изоляции.


• Совместимость: Дроссель рассчитан на номинальную мощность 15 кВт. Подключать его следует к частотному преобразователю аналогичной или меньшей мощности. Использование с более мощным приводом может привести к перегрузке дросселя.


• Габариты и монтаж: Устройство имеет компактные размеры: ширина 140 мм, высота 145 мм, глубина 155 мм. Вес составляет 6,50 кг, что требует надёжного крепления на DIN-рейку или монтажную панель в шкафу управления.

Конструктивные особенности

Модель выполнена в стандартном корпусе для промышленного применения. Конструкция предусматривает удобное подключение силовых проводов через клеммные колодки. Дроссель не требует дополнительного охлаждения при соблюдении условий эксплуатации, указанных производителем. Все элементы защищены от механических повреждений и пыли.

На что обратить внимание при выборе

При подборе дросселя ACL-SN-015 убедитесь, что его мощность (15 кВт) соответствует параметрам вашего частотного преобразователя. Также проверьте сечение подключаемых кабелей — клеммы должны обеспечивать надёжный контакт. Если в системе используются длинные линии связи или присутствуют другие источники помех, установка данного дросселя существенно повысит стабильность работы всей электрической схемы.
