Назначение и область применения

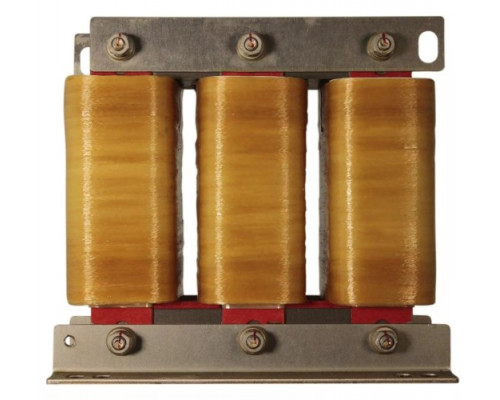

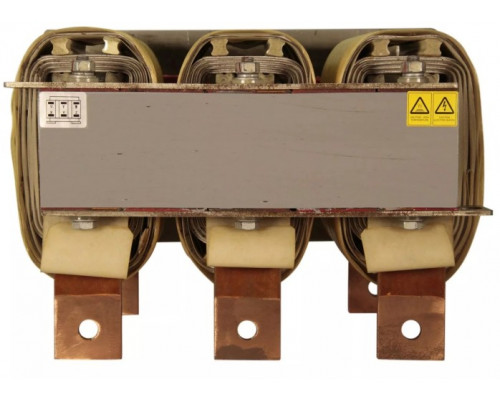

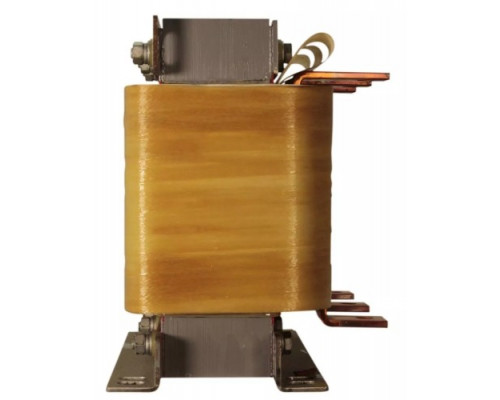

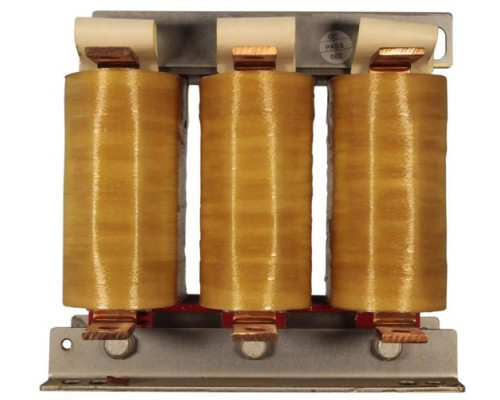

Выходной дроссель ESQ OCL-SN-200 (артикул 08.04.000855) предназначен для установки между преобразователем частоты (частотным инвертором) и асинхронным электродвигателем. Основная задача этого устройства — защита обмоток двигателя от перенапряжений и высокочастотных помех, возникающих при работе современного ШИМ-инвертора. Модель рассчитана на работу с двигателями мощностью до 200 кВт и является обязательным элементом в системах с длинными кабельными линиями.
Ключевые технические решения и их практическая польза
Дроссель выполняет три критически важные функции для надежной работы привода:
- Снижение скорости нарастания напряжения (dU/dt). При работе частотного преобразователя на выходе формируются импульсы с крутыми фронтами. Если кабель длинный, эти импульсы могут создавать перенапряжения на обмотках двигателя, в 2–3 раза превышающие номинальное напряжение. Дроссель сглаживает фронты импульсов, защищая изоляцию двигателя от пробоя и значительно продлевая срок его службы.
- Подавление высших гармоник и токов утечки. Устройство фильтрует высокочастотные составляющие тока, которые являются основной причиной дополнительного нагрева двигателя и появления паразитных токов утечки через кабель и подшипники. Это снижает тепловую нагрузку на двигатель и уменьшает уровень радиочастотных помех, которые могут влиять на работу чувствительного оборудования.
- Уменьшение акустического шума. Высокочастотная модуляция часто вызывает характерный звон или гул обмоток двигателя. Дроссель сглаживает форму тока, делая работу электродвигателя более тихой и плавной.
Особенности эксплуатации и ограничения
Модель ESQ OCL-SN-200 спроектирована для промышленного применения. Ключевой момент, который необходимо учитывать при проектировании системы: установка дросселя обязательна, если длина кабеля между частотным преобразователем и двигателем превышает 30 метров. При меньшей длине использование дросселя также оправдано для увеличения ресурса двигателя, особенно в условиях высоких нагрузок или при работе с импульсными помехами.
Устройство имеет значительные габариты и вес (41.50 кг), что требует надежного крепления и учета нагрузки на монтажную поверхность. Размеры упаковки: 295 мм (ширина) × 255 мм (высота) × 230 мм (глубина). При монтаже необходимо обеспечить достаточное пространство для естественного охлаждения, так как дроссель может нагреваться в процессе работы.
Что важно знать при выборе
Данная модель строго привязана к мощности 200 кВт. При выборе необходимо убедиться, что номинальный ток дросселя соответствует току вашего двигателя и преобразователя частоты. Использование дросселя на двигатель меньшей мощности неэффективно, а на большую — может привести к перегрузке и выходу устройства из строя. Артикул 08.04.000855 позволяет однозначно идентифицировать эту модель в каталоге производителя ESQ.
Характеристики
Габариты и вес
