Назначение и область применения

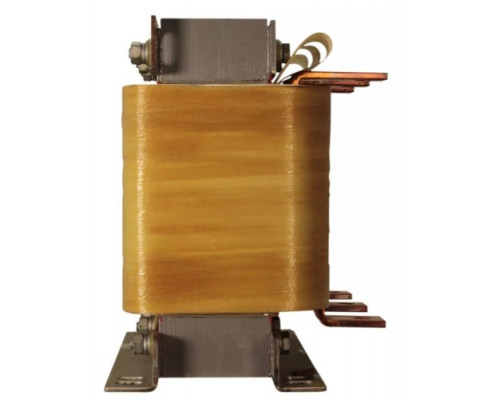

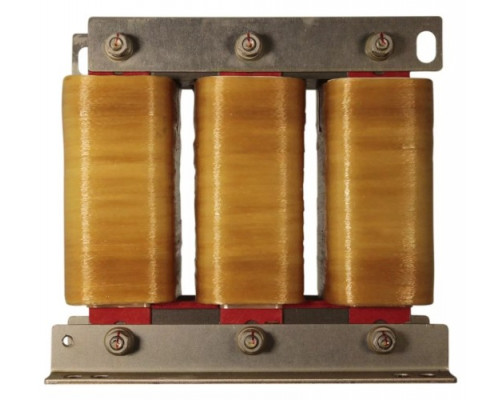

Дроссель ESQ ACL-SN-250 входной мощностью 250 кВт (артикул 08.04.000834) предназначен для установки на входе преобразователя частоты. Его основная задача — защита частотного привода и питающей сети от взаимных помех, вызванных работой мощного электрооборудования. Модель рассчитана на промышленные системы с двигателями до 250 кВт, где требуется стабильная работа при длинных кабельных линиях или при наличии в сети высших гармоник.
Ключевые технические особенности
Дроссель эффективно решает несколько практических задач:
- Снижение токов утечки и помех — за счет подавления высших гармоник уменьшается уровень радиочастотных помех, что особенно важно для оборудования, чувствительного к электромагнитным наводкам.
- Защита изоляции двигателя — сглаживание формы выходного тока и напряжения снижает скорость нарастания напряжения (du/dt), что предотвращает пробой изоляции обмоток при использовании ШИМ-управления.
- Уменьшение нагрева и шума — фильтрация гармоник снижает дополнительные потери в двигателе, что уменьшает его нагрев и акустический шум при работе.
- Работа с длинными кабелями — обязателен к применению, если длина кабеля от преобразователя частоты до двигателя превышает 30 метров. Без дросселя на таких линиях возрастает риск отражения сигнала и перенапряжений.
Конструктивные параметры и установка
Модель имеет компактные габариты для своей мощности: ширина 250 мм, высота 300 мм, глубина 290 мм. Вес изделия составляет 35,5 кг, что необходимо учитывать при монтаже — требуется надежное крепление на несущую поверхность. Дроссель подключается последовательно в цепь питания преобразователя частоты, не требует дополнительного охлаждения при соблюдении условий эксплуатации, указанных производителем.
Практические ограничения и рекомендации
При выборе дросселя важно учитывать:
- Модель рассчитана на номинальную мощность 250 кВт. Использование с двигателями меньшей мощности возможно, но должно быть согласовано с параметрами преобразователя.
- Дроссель предназначен для работы в составе системы с преобразователем частоты. Не предназначен для самостоятельного использования без частотного привода.
- Для корректной работы необходимо обеспечить соответствие номинального тока дросселя току нагрузки преобразователя.
- При монтаже следует учитывать вес 35,5 кг и обеспечить достаточное пространство для естественной конвекции воздуха вокруг корпуса.
Почему стоит обратить внимание на эту модель
Дроссель ESQ ACL-SN-250 — это решение для промышленных задач, где требуется надежная фильтрация гармоник и защита дорогостоящего оборудования. Его применение оправдано в системах с длинными кабельными трассами, при высоких требованиях к электромагнитной совместимости или при работе с двигателями, чувствительными к качеству питающего напряжения. Модель обеспечивает стабильную работу преобразователя частоты и продлевает срок службы электродвигателя без необходимости дополнительных настроек.
Характеристики
Габариты и вес
