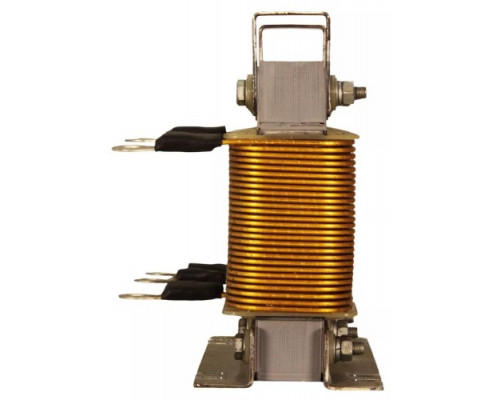

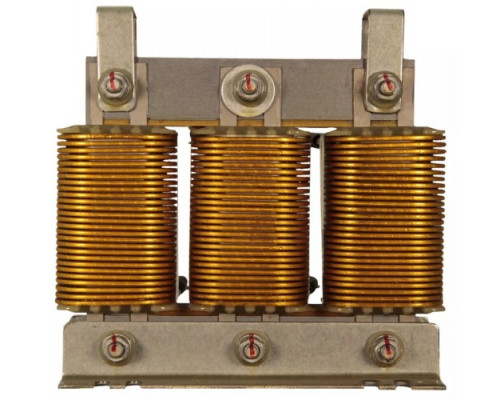

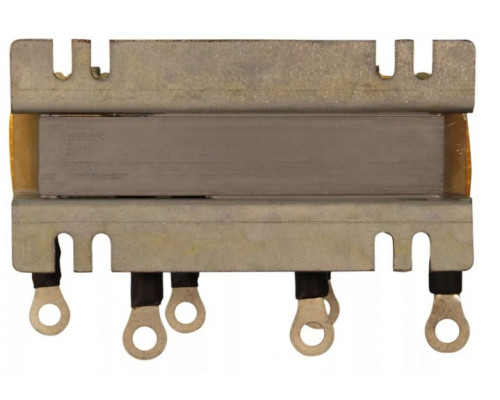

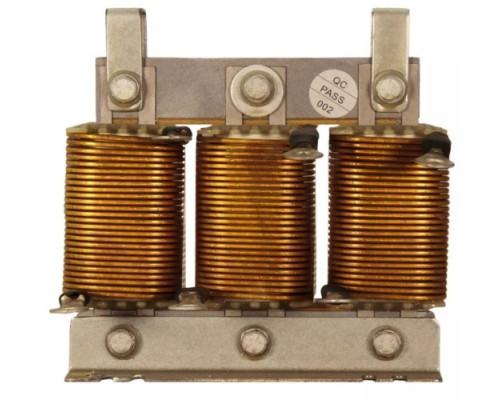

Дросель ESQ OCL-SN-075 выходной 75 кВт (08.04.000849)

Назначение и область применения

Выходной дроссель ESQ OCL-SN-075 мощностью 75 кВт предназначен для установки между преобразователем частоты (частотным инвертором) и асинхронным электродвигателем. Основная задача этого устройства — защита обмоток двигателя от перенапряжений и высокочастотных помех, возникающих при работе современного ШИМ-инвертора. Модель OCL-SN-075 рассчитана на питание двигателей соответствующей мощности и является обязательным элементом в системах с длинными кабельными линиями.

Ключевые технические особенности

Дроссель построен на высококачественном магнитопроводе, обеспечивающем эффективное подавление высших гармоник. Основные рабочие параметры:

• Номинальная мощность: 75 кВт — соответствует нагрузке мощного промышленного оборудования (насосы, компрессоры, конвейеры, вентиляционные установки).


• Производитель: ESQ — компоненты этого бренда известны стабильной работой в условиях интенсивной эксплуатации и соответствием заявленным характеристикам.

Практическая польза от установки

Применение выходного дросселя ESQ OCL-SN-075 решает несколько критически важных задач:

• Снижение тепловых потерь в двигателе. Высокочастотные гармоники, генерируемые преобразователем частоты, вызывают дополнительный нагрев обмоток и магнитопровода. Дроссель сглаживает форму тока, уменьшая паразитный нагрев и предотвращая перегрев изоляции.


• Защита от пробоя изоляции. При работе частотного преобразователя возникают импульсы напряжения с крутым фронтом (высокая скорость нарастания напряжения dU/dt). Дроссель ограничивает скорость нарастания напряжения, защищая межвитковую изоляцию двигателя от электрического пробоя, особенно актуально для двигателей старых серий или с ослабленной изоляцией.


• Подавление электромагнитных помех. Устройство уменьшает уровень радиочастотных помех, излучаемых кабелем двигателя, что снижает риск сбоев в работе чувствительного оборудования, расположенного рядом.


• Снижение акустического шума. Сглаживание формы тока уменьшает вибрации и шум, издаваемые двигателем на высоких частотах, делая работу привода тише.

Ограничения и рекомендации по эксплуатации

Для эффективной работы дросселя необходимо учитывать следующие моменты:

• Длина кабеля. Установка дросселя обязательна, если длина кабеля от преобразователя частоты до двигателя превышает 30 метров. При меньшей длине использование дросселя не является строго обязательным, но рекомендуется для увеличения срока службы двигателя.


• Совместимость. Модель OCL-SN-075 предназначена для работы с преобразователями частоты, рассчитанными на подключение нагрузки 75 кВт. Перед установкой убедитесь, что номинальный ток дросселя соответствует току вашего инвертора и двигателя.


• Условия эксплуатации. Дроссель рассчитан на работу в стандартных промышленных условиях. Не допускайте попадания влаги, агрессивных сред и прямого солнечного света на корпус устройства.

Габаритные и монтажные характеристики

Устройство поставляется в компактном корпусе, что упрощает его размещение в шкафу управления или рядом с приводом:

• Габариты упаковки: 250×235×190 мм (ширина, высота, глубина).


• Вес нетто: 20.50 кг — значительная масса обусловлена использованием качественной меди и стали в конструкции, что гарантирует стабильную работу при номинальных нагрузках.

При монтаже предусмотрите надежное крепление корпуса к несущей поверхности и обеспечьте достаточный воздушный зазор для естественного охлаждения. Подключение выполняется через клеммные колодки, расположенные на корпусе дросселя.
