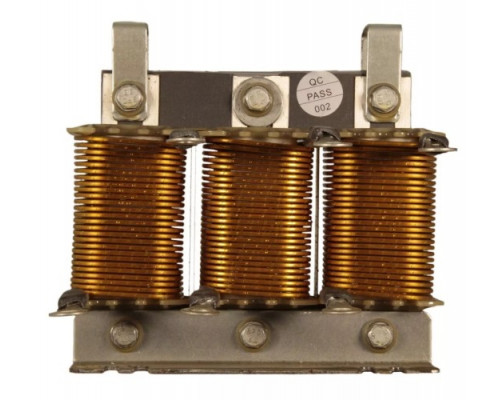

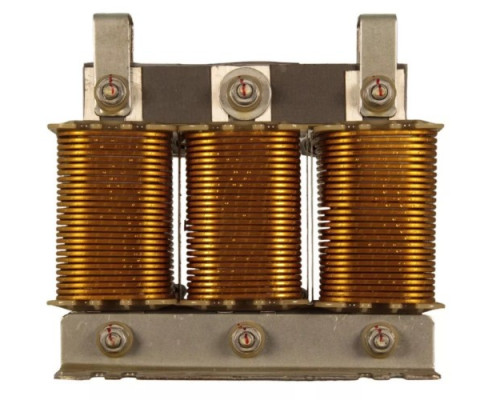

Дросель ESQ ACL-SN-022 входной 22 кВт

Назначение и область применения

Дроссель ESQ ACL-SN-022 входной мощностью 22 кВт предназначен для установки на входе преобразователя частоты (ПЧ) в системах электропривода. Его основная задача — защита как самого частотного преобразователя, так и питающей сети от негативного влияния высших гармоник, возникающих при работе силовых ключей инвертора. Модель рассчитана на подключение к трехфазной сети и оптимально подходит для управления асинхронными двигателями соответствующей мощности.

Ключевые функции и практическая польза

При работе частотного преобразователя формируется широтно-импульсная модуляция (ШИМ) с высокими скоростями нарастания напряжения (du/dt). Это создает ряд проблем, которые решает входной дроссель:

• Снижение токов утечки и помех: Дроссель эффективно подавляет высокочастотные составляющие тока, уменьшая токи утечки через емкость кабеля и обмотки двигателя. Это снижает уровень радиочастотных помех (RFI), что критично для оборудования, чувствительного к электромагнитным помехам.


• Защита двигателя от перенапряжений: Сглаживание формы выходного тока и напряжения ограничивает пиковые выбросы напряжения на обмотках двигателя. Это особенно важно при длине кабеля от ПЧ до двигателя более 30 метров, когда из-за отражения сигнала возникают опасные перенапряжения, способные пробить изоляцию.


• Уменьшение нагрева и шума: Подавление высших гармоник снижает дополнительные потери в меди и стали двигателя, что уменьшает его нагрев и акустический шум при работе на низких частотах. Дроссель также снижает нагрев самого преобразователя частоты, уменьшая нагрузку на его силовые ключи.


• Продление срока службы оборудования: Защита от импульсных перенапряжений и снижение тепловых нагрузок напрямую увеличивают ресурс изоляции обмоток и силовых компонентов ПЧ.

Конструктивные особенности и совместимость

Модель ACL-SN-022 выполнена в компактном корпусе с габаритами 140x145x195 мм и весом 4,20 кг, что позволяет размещать её в стандартных электрощитах. Дроссель рассчитан на номинальную мощность 22 кВт, что соответствует току нагрузки около 40-45 А (в зависимости от типа двигателя и условий эксплуатации). При выборе важно учитывать, что дроссель предназначен для работы с трехфазными асинхронными двигателями и частотными преобразователями, рассчитанными на аналогичную мощность. Установка дросселя обязательна при длине кабеля от ПЧ до двигателя более 30 метров, а также рекомендуется в условиях повышенных требований к качеству электроэнергии или при наличии чувствительного оборудования в одной сети.

Ограничения и рекомендации по эксплуатации

• Дроссель не является устройством защиты от короткого замыкания — для этих целей необходимо предусматривать автоматические выключатели или предохранители.


• Модель не предназначена для работы в цепях постоянного тока или с однофазными преобразователями.


• При подключении важно соблюдать полярность и сечение кабелей в соответствии с номинальным током нагрузки.


• Установка дросселя не исключает необходимости использования других защитных устройств, таких как фильтры ЭМС или сетевые реакторы, если это требуется конкретным оборудованием.


• Эксплуатация при температурах окружающей среды выше +40°C или в условиях повышенной влажности может потребовать дополнительного охлаждения или ограничения по току.
