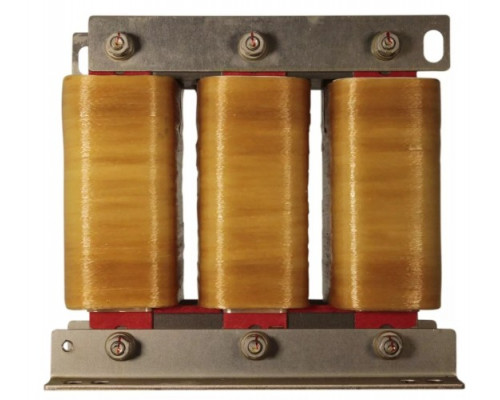

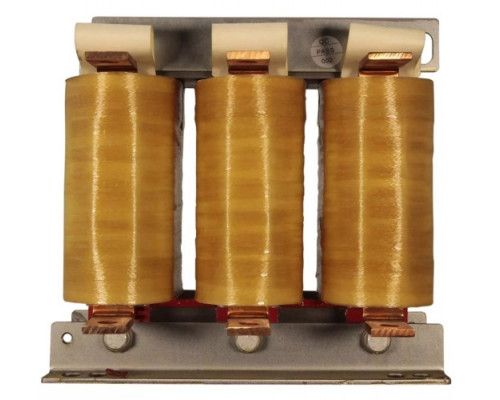

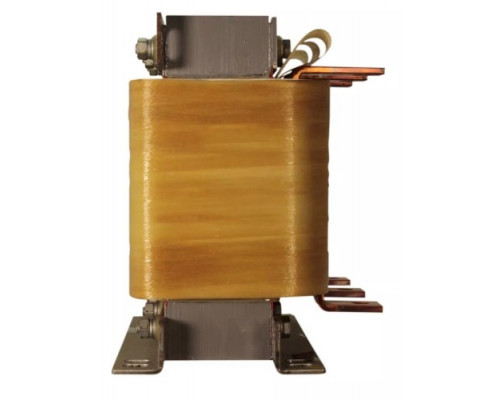

Дроссель ESQ ACL-SN-132 входной 132 кВт

Назначение и область применения

Дроссель ESQ ACL-SN-132 входной мощностью 132 кВт предназначен для установки в силовую цепь между источником питания и преобразователем частоты. Основная задача этого устройства — защита частотного преобразователя и питающей сети от взаимных помех, вызванных работой мощного электрооборудования. Модель рассчитана на промышленные системы с высокой нагрузкой, где требуется стабильная работа привода и снижение электромагнитных возмущений.

Ключевые возможности и практическая польза

Дроссель эффективно решает несколько задач, важных для долговечности и надежности оборудования:

• Снижение токов утечки и помех: Устройство подавляет высшие гармоники, которые возникают при работе частотного преобразователя. Это уменьшает токи утечки через изоляцию кабелей и обмотки двигателя, а также снижает уровень радиочастотных помех, что особенно важно в условиях плотного монтажа электроники.


• Защита двигателя от перенапряжений: Дроссель сглаживает крутые фронты импульсов широтно-импульсной модуляции (ШИМ), ограничивая скорость нарастания напряжения (DU/DT). Это предотвращает пробой изоляции обмоток электродвигателя, особенно при использовании длинных кабелей, и продлевает ресурс мотора.


• Улучшение теплового режима: Фильтрация высших гармоник снижает нагрев как самого преобразователя частоты, так и подключенного двигателя. Это уменьшает тепловую нагрузку на компоненты и снижает риск перегрева в интенсивных режимах работы.

Особенности эксплуатации и ограничения

Модель ACL-SN-132 рассчитана на мощность 132 кВт и предназначена для использования с трехфазными асинхронными двигателями, управляемыми частотными преобразователями. Ключевое ограничение — необходимость применения дросселя, если длина кабеля между преобразователем и двигателем превышает 30 метров. В таких условиях без дросселя возрастает риск отражения импульсов и перенапряжений на обмотках. Также устройство рекомендуется устанавливать в системах с высокими требованиями к электромагнитной совместимости (ЭМС) и в сетях с нестабильным напряжением.

Конструктивные параметры и монтаж

Дроссель имеет компактные габариты для своей мощности: ширина 195 мм, высота 240 мм, глубина 250 мм. Вес устройства составляет 21,50 кг, что требует надежного крепления на несущей поверхности или в шкафу управления. При монтаже важно учитывать необходимость обеспечения достаточного воздушного зазора для естественного охлаждения — дроссель может нагреваться в процессе работы из-за потерь в сердечнике и обмотках. Устройство подключается последовательно в цепь питания преобразователя частоты, и его установка не требует сложного программирования.

На что обратить внимание при выборе

При подборе данной модели убедитесь, что номинальная мощность дросселя (132 кВт) соответствует мощности вашего частотного преобразователя и двигателя. Использование дросселя с завышенной мощностью допустимо, но может быть неоптимальным по габаритам и стоимости. Также проверьте совместимость по типу сети (напряжение и частота) — модель ESQ ACL-SN-132 рассчитана на стандартные промышленные сети. Если длина кабеля до двигателя менее 30 метров, а требования к ЭМС не критичны, установка дросселя может быть необязательной, но в условиях высоких нагрузок или пульсаций сети она все равно полезна для защиты оборудования.
