Назначение и область применения
Дроссель ESQ OCL-SN-2d2 выходной мощностью 2,2 кВт (артикул 08.04.000837) предназначен для установки между преобразователем частоты и асинхронным электродвигателем. Его основная задача — защита обмоток двигателя от импульсных перенапряжений, вызванных широтно-импульсной модуляцией (ШИМ) частотного преобразователя. Модель рассчитана на работу с двигателями номинальной мощностью до 2,2 кВт и является обязательным элементом в системах, где длина кабеля от инвертора до мотора превышает 30 метров. Без дросселя на длинных линиях связи возрастает риск пробоя изоляции из-за отраженных волн напряжения.
Ключевые функции и практическая польза
Установка дросселя ESQ OCL-SN-2d2 решает несколько критических задач:
- Снижение нагрева и шума двигателя. Дроссель сглаживает высокочастотные составляющие тока, что уменьшает дополнительные потери в стали и обмотках. Двигатель работает с меньшим нагревом и акустическим шумом, особенно на малых оборотах.
- Защита от пробоя изоляции. Устройство ограничивает скорость нарастания напряжения (du/dt) на выходе частотного преобразователя. Это предотвращает появление перенапряжений на обмотках, которые могут разрушить изоляцию даже нового двигателя.
- Снижение токов утечки и помех. Дроссель подавляет высшие гармоники, уменьшая токи утечки через емкость кабеля и обмотки. Это снижает уровень радиочастотных помех, которые могут влиять на работу чувствительного оборудования.
- Улучшение формы тока и напряжения. Выходной сигнал становится более гладким, что положительно сказывается на работе двигателя в переходных режимах (пуск, торможение, реверс).
Конструктивные особенности и совместимость

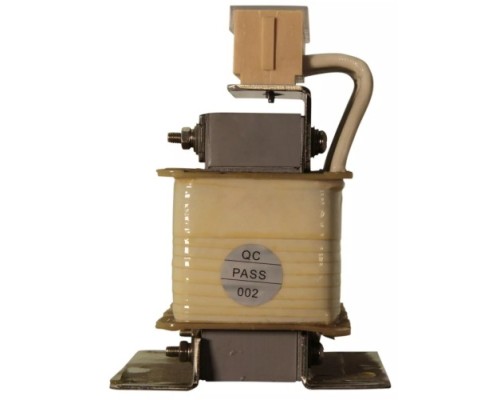

Модель OCL-SN-2d2 выполнена в компактном корпусе с габаритами 115×135×95 мм и массой 3,50 кг. Дроссель рассчитан на номинальную мощность 2,2 кВт, что соответствует типовым однофазным и трехфазным двигателям малой и средней мощности. Важно учитывать, что дроссель подключается последовательно в цепь питания двигателя после частотного преобразователя. При выборе необходимо убедиться, что номинальный ток дросселя соответствует току нагрузки — превышение мощности двигателя выше 2,2 кВт приведет к перегрузке и выходу устройства из строя.
Ограничения и рекомендации по эксплуатации
При использовании дросселя ESQ OCL-SN-2d2 следует учитывать несколько практических моментов:
- Устройство не защищает двигатель от перегрузок или коротких замыканий — для этих целей используются автоматические выключатели и тепловые реле.
- Дроссель рассчитан на работу в сухих отапливаемых помещениях. При установке в условиях повышенной влажности или запыленности требуется дополнительная защита корпуса.
- При длине кабеля менее 30 метров установка дросселя не обязательна, но может быть полезна для снижения электромагнитных помех и улучшения плавности хода двигателя.
- Модель совместима с частотными преобразователями любых производителей, работающими на стандартной частоте ШИМ (2–16 кГц).
Итоговая оценка
Дроссель ESQ OCL-SN-2d2 — это специализированный компонент для повышения надежности электропривода. Его применение оправдано в системах с длинными кабельными линиями, при работе двигателя в интенсивных режимах или при необходимости снизить уровень помех. Компактные размеры и малый вес упрощают монтаж в шкафу управления, а фиксированная мощность 2,2 кВт четко определяет область применения — малые и средние асинхронные двигатели.
Характеристики
Габариты и вес
