Дросель ESQ OCL-SN-4 выходной 4 кВт 08.04.000838

Назначение и область применения

Выходной дроссель ESQ OCL-SN-4 (артикул 08.04.000838) — это фильтрокомпенсирующее устройство, устанавливаемое между частотным преобразователем и электродвигателем мощностью до 4 кВт. Его основная задача — защита обмоток двигателя от перенапряжений и импульсных помех, возникающих при работе инвертора. Модель рассчитана на стандартные промышленные сети и асинхронные двигатели с номинальной мощностью 4 кВт.

Технические особенности и практическая польза

Дроссель выполняет три ключевые функции, напрямую влияющие на надёжность системы «преобразователь-двигатель»:

• Сглаживание формы тока и напряжения — устраняет высокочастотные выбросы (пики), которые возникают при широтно-импульсной модуляции (ШИМ). Это снижает нагрузку на изоляцию обмоток и уменьшает риск пробоя.


• Снижение скорости нарастания напряжения (dU/dt) — замедляет резкие перепады напряжения, что особенно важно для двигателей с длинными кабелями. Без дросселя крутые фронты импульсов могут вызывать частичные разряды и преждевременный выход двигателя из строя.


• Подавление электромагнитных помех — уменьшает токи утечки через паразитные ёмкости кабеля и обмоток, а также снижает уровень радиочастотных помех, которые могут влиять на работу чувствительного оборудования рядом.

Дополнительный эффект — снижение акустического шума и нагрева двигателя при работе на низких частотах (например, при пуске или малых оборотах).

Ограничения и условия применения

Модель OCL-SN-4 эффективна, когда длина кабеля от частотника до двигателя превышает 30 метров. При коротких линиях (до 10–15 метров) и качественном экранировании использование дросселя может быть избыточным, но не вредным. Основное ограничение — мощность: устройство рассчитано на двигатели до 4 кВт. Подключение более мощной нагрузки приведёт к перегреву дросселя и потере его фильтрующих свойств.

Важно учитывать, что дроссель не защищает от коротких замыканий и перегрузок — это функция автоматических выключателей и тепловых реле. Он также не компенсирует реактивную мощность в полном объёме (для этого используются сетевые дроссели на входе преобразователя).

Конструктивные особенности

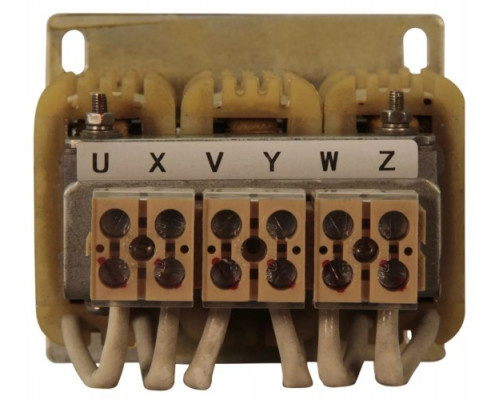

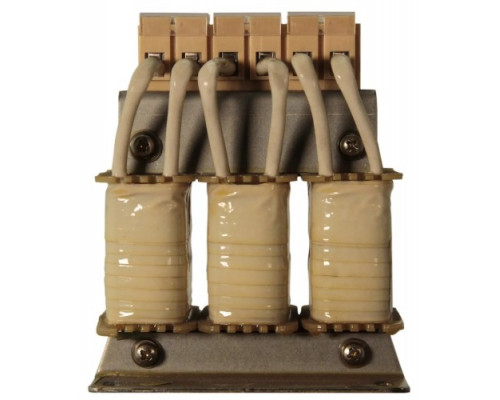

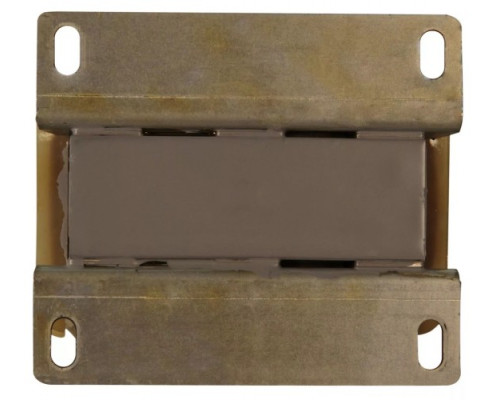

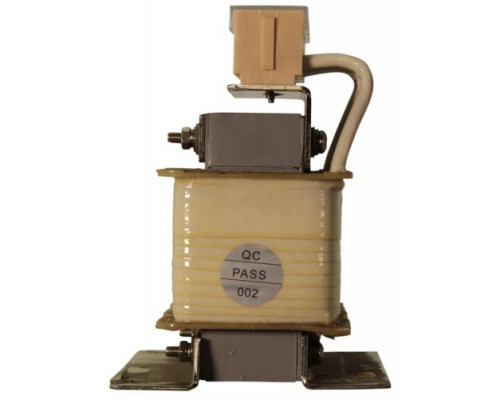

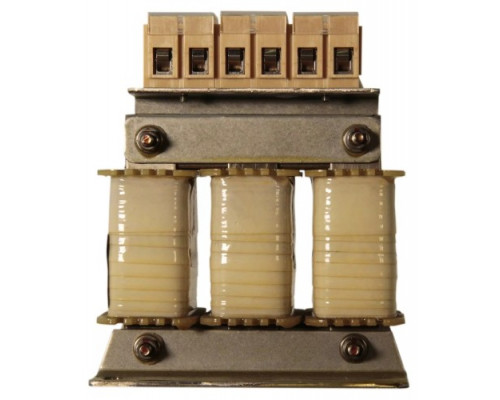

Устройство выполнено в компактном корпусе (115×135×95 мм) весом 4,5 кг, что позволяет размещать его в стандартных электрощитах или непосредственно рядом с двигателем. Конструкция предусматривает естественное охлаждение — при монтаже важно обеспечить свободный приток воздуха и не устанавливать дроссель вплотную к нагревающимся элементам.

Модель не имеет встроенных клеммных колодок — подключение выполняется через внешние клеммы или кабельные наконечники (не входят в комплект). Рекомендуется использовать сечение провода, соответствующее номинальному току двигателя (обычно 1,5–2,5 мм² для 4 кВт при 380 В).

На что обратить внимание при выборе

• Совместимость с преобразователем — дроссель подходит к любому частотнику, рассчитанному на двигатель 4 кВт, но важно проверить, что выходной ток инвертора не превышает номинальный ток дросселя (обычно 8–10 А для этой модели).


• Тип нагрузки — устройство оптимизировано для стандартных асинхронных двигателей. Для серводвигателей или двигателей с постоянными магнитами требуются дроссели с другими параметрами.


• Условия эксплуатации — корпус не герметичен, поэтому установка в условиях высокой влажности, запылённости или вибрации требует дополнительной защиты (например, размещения в шкафу с IP54).

При правильном подборе дроссель ESQ OCL-SN-4 существенно повышает надёжность привода в длинных кабельных линиях и снижает риск дорогостоящего ремонта двигателя из-за пробоя изоляции.
