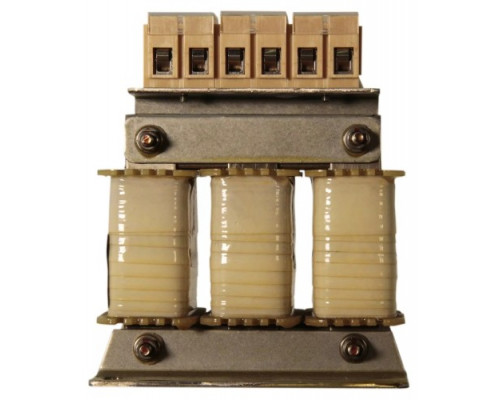

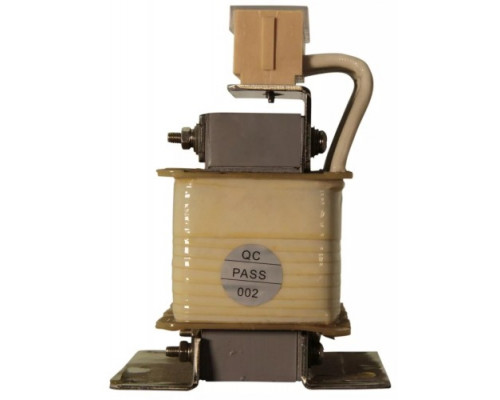

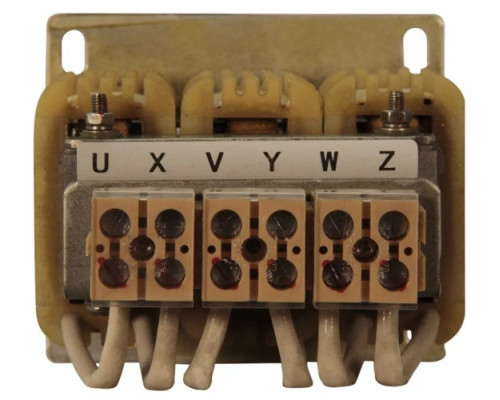

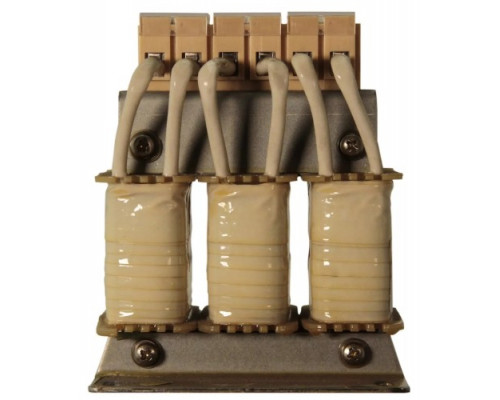

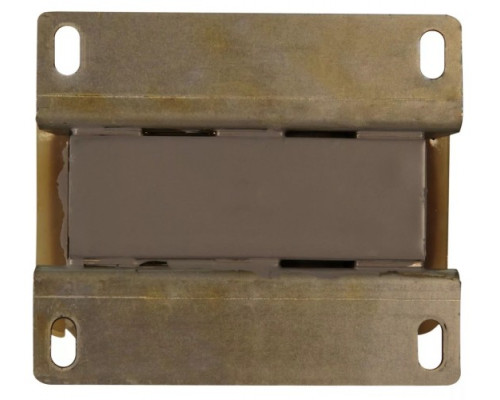

Назначение и область применения входного дросселя ESQ ACL-SN-7d5
Модель ESQ ACL-SN-7d5 (артикул 08.04.000818) представляет собой входной дроссель, рассчитанный на работу с преобразователями частоты мощностью до 7,5 кВт. Основная задача этого компонента — защита как самого частотного преобразователя, так и питающей сети от высокочастотных помех и импульсных перенапряжений. Устройство устанавливается на входе преобразователя частоты, между питающей сетью и выпрямителем, и выполняет роль фильтра, сглаживающего токовые искажения.
Дроссель особенно актуален в промышленных и бытовых системах, где качество электропитания нестабильно или наблюдается значительное количество гармонических искажений, создаваемых другими нагрузками. Применение данной модели снижает нагрузку на конденсаторы звена постоянного тока преобразователя и уменьшает вероятность ложных срабатываний защитной автоматики.
Технические особенности и практическая польза
Мощность 7,5 кВт определяет совместимость дросселя с частотными преобразователями, рассчитанными на подключение трехфазных асинхронных двигателей аналогичной номинальной мощности. Основные функции, которые реализует данная модель:
- Снижение уровня высших гармоник. Дроссель ограничивает проникновение гармонических составляющих тока (вызванных работой импульсного преобразователя) обратно в питающую сеть. Это уменьшает нагрев трансформаторов, кабелей и коммутационной аппаратуры, а также снижает токи утечки через паразитные емкости.
- Подавление радиочастотных помех. За счет сглаживания фронтов импульсов тока снижается уровень электромагнитных помех, что упрощает соблюдение норм электромагнитной совместимости (ЭМС) и уменьшает влияние на чувствительное оборудование, расположенное вблизи привода.
- Защита от перенапряжений в сети. Входной дроссель ограничивает броски тока при коммутации питающего напряжения и снижает амплитуду импульсных помех, приходящих из сети, что продлевает срок службы выпрямителя и силовых модулей преобразователя частоты.
Важно понимать, что данная модель предназначена именно для установки на входе преобразователя, а не на выходе (между преобразователем и двигателем). Это принципиальное отличие: выходные дроссели решают задачу защиты двигателя от перенапряжений на длинных кабелях, тогда как входные — защищают сеть и сам преобразователь.
Конструктивные параметры и ограничения по установке
Дроссель ESQ ACL-SN-7d5 имеет компактные габариты: ширина 95 мм, высота 135 мм, глубина 115 мм. Вес изделия составляет 4,60 кг, что характерно для дросселей с ферромагнитным сердечником и медной обмоткой. Такие размеры позволяют размещать его в стандартных электрощитах или на DIN-рейке (при наличии соответствующего крепления, которое необходимо уточнить в документации).
При монтаже следует учитывать, что дроссель может нагреваться в процессе работы — необходимо обеспечить естественную конвекцию воздуха вокруг него и не размещать вплотную к нагревательным элементам или другим источникам тепла. Также важно соблюдать правильное сечение подключаемых проводов, соответствующее номинальному току нагрузки (для 7,5 кВт при напряжении 380 В это ориентировочно 15-20 А).
На что обратить внимание при выборе
Перед приобретением модели ACL-SN-7d5 убедитесь, что мощность вашего преобразователя частоты не превышает 7,5 кВт. Использование дросселя с преобразователем меньшей мощности не критично, но избыточен по габаритам и стоимости. Если же преобразователь мощнее — дроссель может перегреваться и не обеспечивать должной фильтрации.
Также стоит проверить тип сети (трехфазная или однофазная) — входные дроссели обычно рассчитаны на трехфазное подключение. Если в вашей системе длина кабеля от преобразователя до двигателя превышает 30 метров, потребуется дополнительно установить выходной дроссель (данная модель для этого не предназначена).
Характеристики
Габариты и вес
