Назначение и область применения

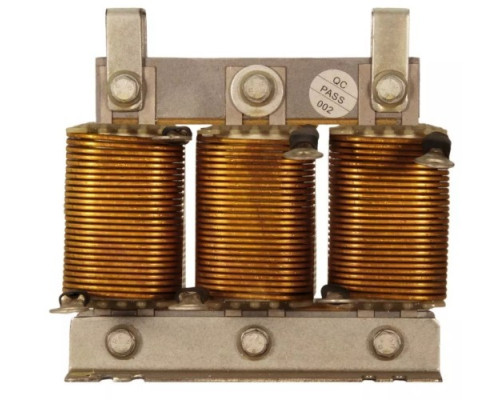

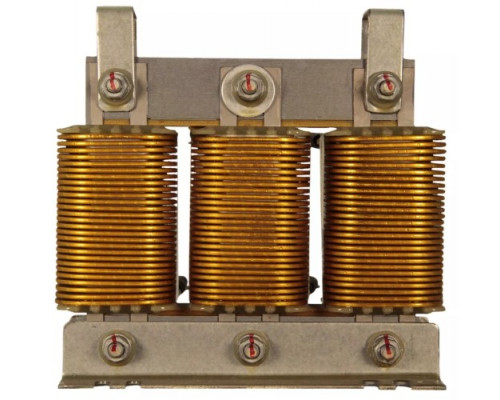

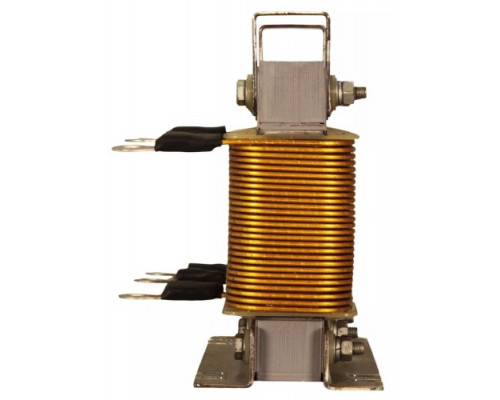

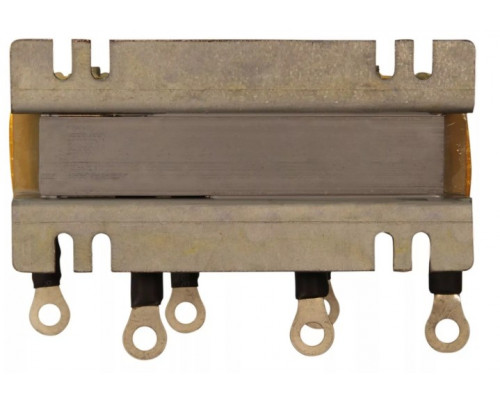

Выходной дроссель ESQ OCL-SN-030 мощностью 30 кВт — это компонент, устанавливаемый между преобразователем частоты (частотным инвертором) и электродвигателем. Его основная задача — фильтрация и сглаживание выходного сигнала инвертора, что напрямую влияет на надежность и долговечность работы привода. Модель OCL-SN-030 рассчитана на двигатели с номинальной мощностью до 30 кВт и применяется в системах, где требуется защита обмоток от перенапряжений и импульсных помех, возникающих при широтно-импульсной модуляции (ШИМ).
Технические особенности и практическая польза
Дроссель выполняет несколько ключевых функций, которые важны для стабильной работы оборудования:
- Снижение скорости нарастания напряжения (dU/dt). При работе частотного преобразователя на выходе формируются импульсы с крутыми фронтами. Высокая скорость нарастания напряжения создает пиковые перенапряжения на обмотках двигателя, особенно при длинных кабельных линиях. Дроссель ограничивает этот параметр, предотвращая пробой изоляции и преждевременный выход двигателя из строя.
- Уменьшение токов утечки и помех. Высшие гармоники, генерируемые инвертором, вызывают паразитные токи через емкость кабеля и обмоток. Это приводит к ложным срабатываниям защит и дополнительному нагреву. Дроссель сглаживает форму тока, снижая уровень высокочастотных помех и токов утечки.
- Снижение шума и нагрева двигателя. Искаженная форма напряжения вызывает вибрации и акустический шум, а также дополнительный нагрев магнитопровода. Фильтрация сигнала дросселем делает работу двигателя тише и снижает тепловые потери.
Условия применения и ограничения
Модель ESQ OCL-SN-030 рекомендуется к использованию в следующих случаях:
- Длина кабеля от частотного преобразователя до электродвигателя превышает 30 метров. В таких линиях влияние паразитной емкости и индуктивности становится критичным, и без дросселя возрастает риск повреждения изоляции.
- Требуется снизить уровень электромагнитных помех (EMI) для соответствия нормам электромагнитной совместимости.
- Эксплуатируются двигатели с низким классом изоляции или старые модели, чувствительные к импульсным перенапряжениям.
Важно учитывать, что дроссель не является универсальным устройством — он подбирается под конкретную мощность привода. Модель на 30 кВт рассчитана на работу с инвертором соответствующей мощности. Установка дросселя меньшей мощности может привести к его перегреву и выходу из строя, а большей — к неоправданным затратам и увеличению габаритов.
Конструктивные параметры
Дроссель имеет компактные размеры: ширина 195 мм, высота 170 мм, глубина 140 мм. Вес составляет 11.50 кг, что характерно для устройств с медными обмотками и стальным магнитопроводом. Такие габариты позволяют размещать его в стандартных электрощитах или на DIN-рейке при наличии соответствующего крепления. Корпус обеспечивает достаточное охлаждение при естественной конвекции, но при установке в закрытых шкафах с ограниченной вентиляцией следует предусмотреть зазор для отвода тепла.
Что важно при выборе
Перед приобретением модели OCL-SN-030 убедитесь в совместимости с вашим частотным преобразователем по номинальному току и напряжению. Дроссель должен соответствовать выходным параметрам инвертора, а не только мощности двигателя. Также учитывайте, что установка дросселя увеличивает падение напряжения на линии (обычно не более 1-2%), что в большинстве случаев не влияет на работу привода, но может быть критично для систем с очень низким запасом по напряжению.
Характеристики
Габариты и вес
