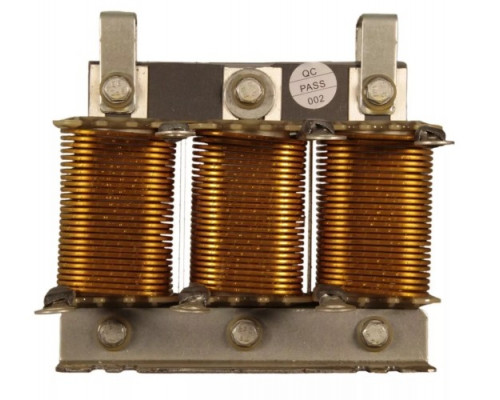

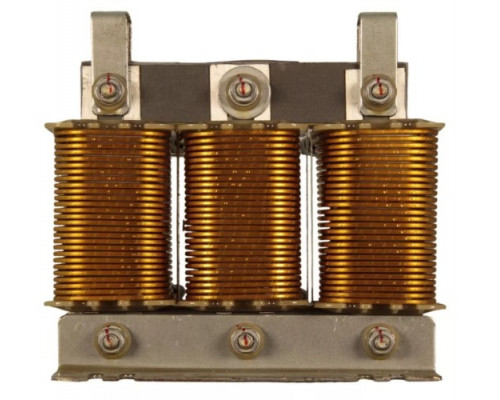

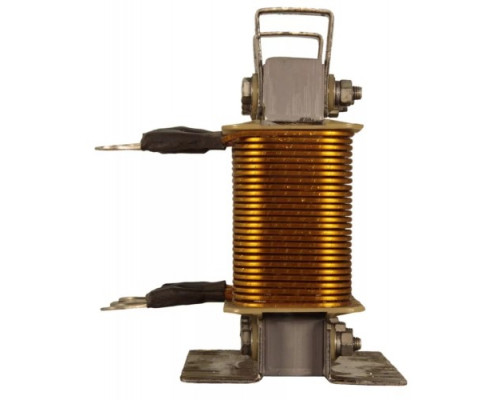

Дросель ESQ ACL-SN-055 входной 55 кВт 08.04.000825

Назначение и область применения

Дроссель ESQ ACL-SN-055 входной мощностью 55 кВт предназначен для установки на входе преобразователя частоты. Его основная задача — защита как самого частотного преобразователя, так и питающей сети от высокочастотных помех и импульсных перенапряжений. Модель рассчитана на работу с электродвигателями соответствующей мощности и применяется в промышленных системах автоматизации, насосных станциях, вентиляционных установках, конвейерах и другом оборудовании с асинхронными двигателями.

Ключевые технические возможности

Дроссель выполняет несколько критически важных функций в системе частотного регулирования:

• Снижение уровня шума и нагрева двигателя — за счет фильтрации высокочастотных составляющих тока снижаются потери в обмотках, что уменьшает нагрев и акустический шум при работе.


• Уменьшение токов утечки и радиочастотных помех — подавление высших гармоник снижает паразитные токи через подшипники и корпус, а также уменьшает электромагнитное излучение, что важно для соблюдения норм ЭМС.


• Сглаживание формы выходного тока и напряжения — дроссель преобразует импульсный сигнал ШИМ в более гладкую синусоидальную форму, что снижает нагрузку на изоляцию обмоток.


• Защита от перенапряжений (DU/DT) — ограничивает скорость нарастания напряжения, предотвращая пробой изоляции в длинных кабельных линиях и продлевая ресурс двигателя.

Практические рекомендации по установке

Особое внимание стоит уделить длине кабеля между преобразователем частоты и двигателем. Дроссель ESQ ACL-SN-055 обязателен к применению, если эта длина превышает 30 метров. При больших расстояниях возрастает влияние емкости кабеля, что без дросселя может привести к ложным срабатываниям защиты, перегреву двигателя и сокращению срока службы изоляции. Для линий короче 30 метров установка дросселя также рекомендуется, если в сети присутствуют мощные нелинейные нагрузки или требуется повышенная электромагнитная совместимость.

Конструктивные особенности и габариты

Модель выполнена в компактном корпусе с размерами 170x170x195 мм (ширина, высота, глубина) и весом 8,50 кг. Такие габариты позволяют размещать дроссель как в стандартных шкафах управления, так и в ограниченном пространстве. При монтаже необходимо учитывать тепловыделение — дроссель нагревается в процессе работы, поэтому требуется обеспечить естественную конвекцию или принудительную вентиляцию в месте установки, особенно при длительной работе на номинальной мощности.

Совместимость и ограничения

Дроссель рассчитан на работу с преобразователями частоты мощностью до 55 кВт. Важно убедиться, что номинальный ток дросселя соответствует току нагрузки. При выборе модели обращайте внимание на соответствие входного напряжения и частоты сети — дроссель предназначен для стандартных промышленных сетей. Не допускается эксплуатация при превышении номинальной мощности, а также в условиях повышенной влажности или запыленности без дополнительной защиты корпуса.
