Назначение и область применения
Дроссель ESQ OCL-SN-022 выходной предназначен для установки между частотным преобразователем и электродвигателем мощностью до 22 кВт. Основная задача этого устройства — защита обмоток двигателя от перенапряжений и высокочастотных помех, возникающих при работе инвертора. Модель OCL-SN-022 особенно актуальна в системах с длинными кабельными линиями: если расстояние от преобразователя частоты до мотора превышает 30 метров, установка выходного дросселя становится обязательной мерой для предотвращения преждевременного выхода двигателя из строя.
Ключевые технические особенности
Дроссель рассчитан на мощность 22 кВт, что соответствует типовым промышленным приводам средней мощности — насосам, вентиляторам, конвейерам, компрессорам и металлообрабатывающему оборудованию. Устройство эффективно сглаживает форму выходного тока и напряжения преобразователя, ограничивая скорость нарастания напряжения (du/dt). Это критически важно для двигателей с изоляцией класса B или F, так как крутые фронты ШИМ-сигнала могут вызывать пробой межвитковой изоляции. Дополнительно дроссель снижает уровень радиочастотных помех (RFI) и токи утечки на землю, что упрощает соблюдение норм электромагнитной совместимости на объекте.
Практические преимущества
Применение модели OCL-SN-022 позволяет решить несколько эксплуатационных задач одновременно:
- Уменьшение акустического шума и вибраций электродвигателя, вызванных высокочастотной модуляцией;
- Снижение тепловых потерь в обмотках за счет фильтрации гармонических составляющих тока;
- Защита подшипников от токов, индуцированных ёмкостной связью через длинный кабель;
- Продление ресурса изоляции двигателя при работе с частотным регулированием.
Конструктивные параметры

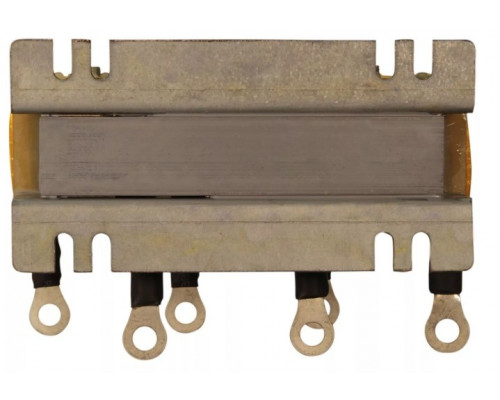

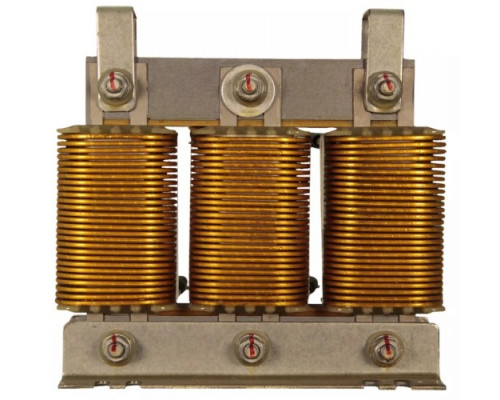

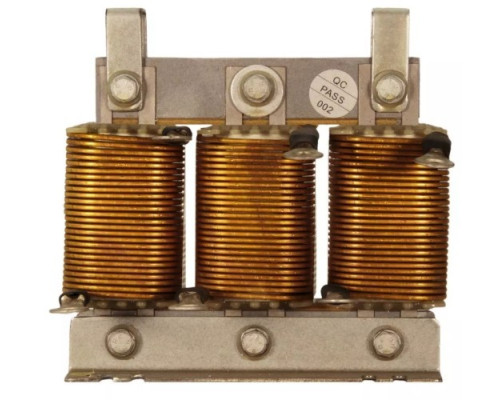

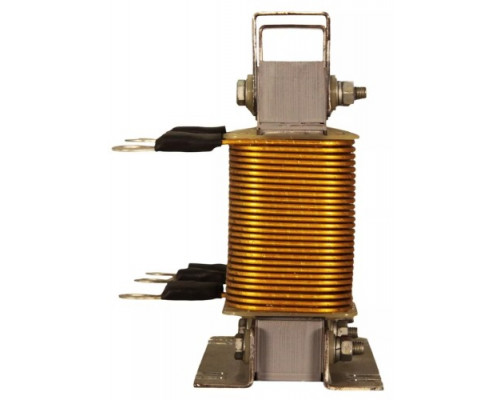

Дроссель выполнен в компактном корпусе с габаритами 195×170×140 мм и массой 10,5 кг. Устройство имеет стандартные клеммные соединения для силовых цепей, что облегчает его интеграцию в существующую систему управления приводом. При монтаже следует учитывать необходимость обеспечения естественного охлаждения — дроссель выделяет тепло при работе, поэтому его не рекомендуется размещать в герметичных шкафах без вентиляции. Модель предназначена для установки на DIN-рейку или монтажную панель, что типично для промышленных шкафов управления.
Ограничения и рекомендации по выбору
Дроссель OCL-SN-022 оптимизирован для работы с преобразователями частоты, имеющими номинальный выходной ток, соответствующий двигателю 22 кВт при стандартном напряжении 380–400 В. При выборе важно убедиться, что номинальный ток дросселя не ниже тока двигателя в рабочем режиме. Устройство не предназначено для фильтрации высших гармоник со стороны питающей сети — для этой задачи используются сетевые дроссели. Также следует учитывать, что установка выходного дросселя приводит к небольшому падению напряжения на двигателе (обычно не более 2–3%), что в большинстве случаев не влияет на моментные характеристики привода. Если требуется защита двигателя с длиной кабеля до 100 метров и более, данная модель является оптимальным выбором в своем классе мощности.
Характеристики
Габариты и вес
