Дросель ESQ OCL-SN-015 выходной 15 кВт 08.04.000842

Назначение и область применения

Выходной дроссель ESQ OCL-SN-015 мощностью 15 кВт предназначен для установки между преобразователем частоты (частотным инвертором) и асинхронным электродвигателем. Его основная задача — фильтрация и сглаживание выходного сигнала частотного преобразователя, что критически важно для надежной работы привода. Модель OCL-SN-015 рассчитана на питание двигателей соответствующей мощности и является обязательным элементом в системах с длинными кабельными линиями.

Ключевые функции и практическая польза

При работе частотного преобразователя формируется импульсный сигнал с широтно-импульсной модуляцией (ШИМ). Этот сигнал содержит высокочастотные гармоники, которые негативно влияют на двигатель. Дроссель ESQ OCL-SN-015 решает несколько задач одновременно:

• Снижение нагрева и шума двигателя. Высокочастотные составляющие тока вызывают дополнительные потери в обмотках и магнитопроводе, что приводит к перегреву и акустическому шуму. Дроссель эффективно подавляет эти гармоники, снижая тепловую нагрузку и делая работу двигателя тише.


• Защита изоляции обмоток. ШИМ-сигнал создает крутые фронты напряжения (высокое значение dU/dt). При длинных кабелях это напряжение может удваиваться на клеммах двигателя из-за отражения волн, что приводит к пробою изоляции. Дроссель сглаживает фронты импульсов, ограничивая скорость нарастания напряжения и защищая обмотки от перенапряжений.


• Уменьшение токов утечки и радиопомех. Высшие гармоники создают паразитные токи утечки через емкость кабеля и обмоток, а также генерируют радиочастотные помехи. Дроссель снижает уровень этих помех, улучшая электромагнитную совместимость оборудования.

Особенности применения и ограничения

Модель ESQ OCL-SN-015 рекомендуется к обязательной установке в следующих случаях:

• Длина кабеля от частотного преобразователя до электродвигателя превышает 30 метров. Без дросселя на таких расстояниях риск повреждения изоляции двигателя из-за отраженных волн значительно возрастает.


• Электродвигатель работает в тяжелых условиях с частыми пусками, остановами или реверсами.


• Требуется снизить уровень акустического шума от двигателя, особенно в помещениях с повышенными требованиями к комфорту.

Дроссель рассчитан на работу с преобразователями частоты мощностью до 15 кВт. При выборе необходимо убедиться, что номинальный ток дросселя соответствует току нагрузки вашего двигателя. Устройство не предназначено для использования в цепях постоянного тока или в качестве сетевого фильтра.

Конструктивные особенности и монтаж

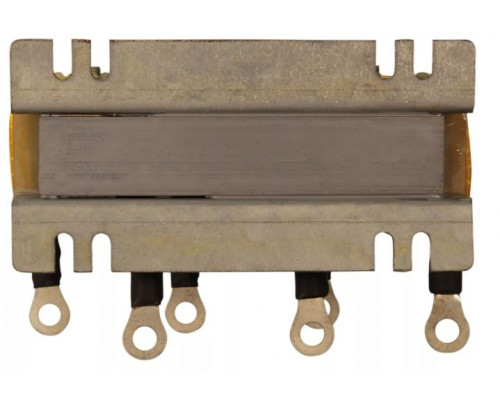

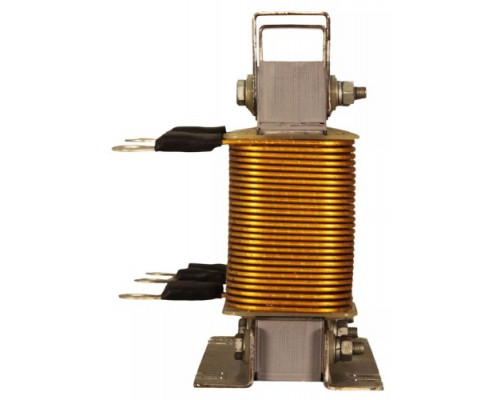

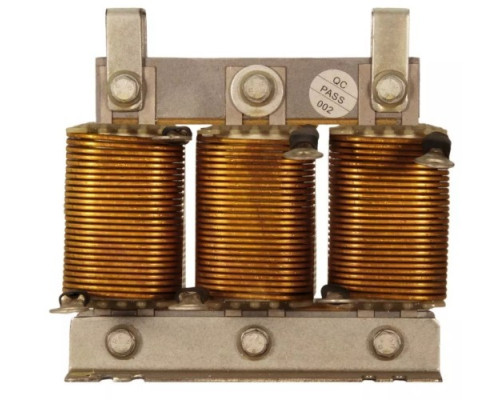

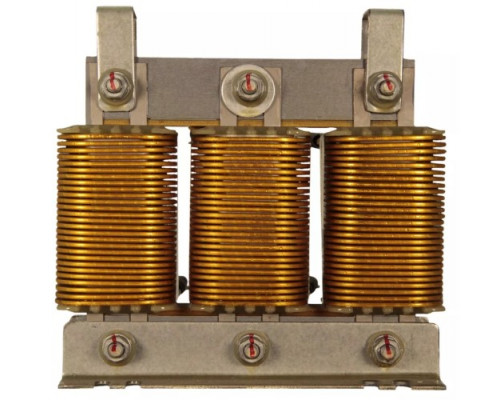

Дроссель ESQ OCL-SN-015 выполнен в компактном корпусе с размерами 130x145x155 мм и весом 6,5 кг. Такие габариты позволяют разместить его как в шкафу управления, так и рядом с двигателем, при условии защиты от прямого попадания влаги и пыли. Устройство имеет клеммные соединения для подключения силовых проводов. При монтаже важно обеспечить надежное крепление корпуса и соблюдать минимальные расстояния до других компонентов для естественного охлаждения, так как при работе дроссель может нагреваться.
