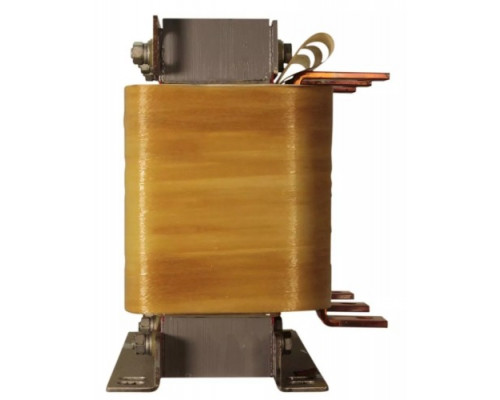

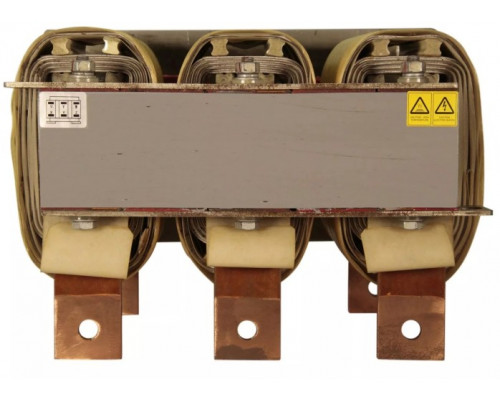

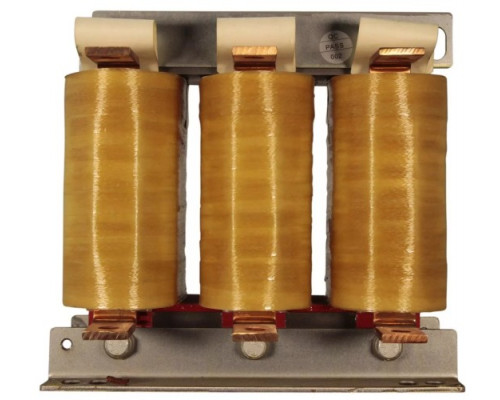

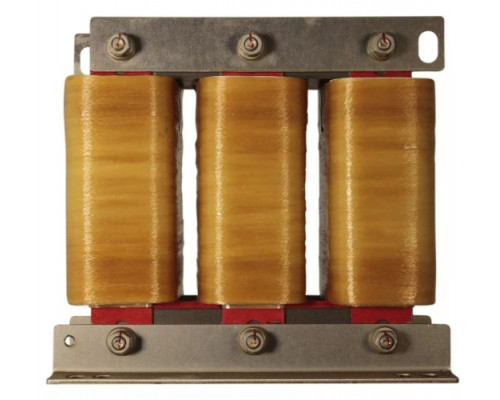

Дросель ESQ OCL-SN-280 выходной 280 кВт 08.04.000858

Назначение и сфера применения выходного дросселя ESQ OCL-SN-280

Выходной дроссель ESQ OCL-SN-280 (артикул 08.04.000858) предназначен для установки между преобразователем частоты (частотным инвертором) и асинхронным электродвигателем мощностью до 280 кВт. Его основная задача — защита обмоток двигателя от перенапряжений и высокочастотных помех, неизбежно возникающих при работе современного ШИМ-инвертора. Устройство выступает в роли фильтра, сглаживающего импульсный сигнал на выходе частотника, что критически важно для надежной и долговечной работы привода.

Практическая польза от применения дросселя

Установка модели OCL-SN-280 решает несколько ключевых задач, напрямую влияющих на ресурс оборудования:

• Защита изоляции двигателя. Дроссель ограничивает скорость нарастания напряжения (du/dt), которую генерирует частотный преобразователь. Без дросселя высокие пики напряжения постепенно разрушают межвитковую изоляцию, что приводит к короткому замыканию и выходу двигателя из строя. Особенно это актуально для двигателей с напряжением питания 380–690 В.


• Снижение нагрева и шума. Высшие гармоники, присутствующие в выходном напряжении инвертора, вызывают дополнительные потери в стали и меди двигателя, что ведет к его перегреву и появлению акустического шума. Дроссель фильтрует эти гармоники, снижая температуру обмоток и делая работу привода тише.


• Уменьшение токов утечки. Высокочастотные составляющие ШИМ-сигнала провоцируют паразитные токи утечки через емкость кабеля и обмоток. Это может вызывать ложные срабатывания защитной автоматики и создавать помехи для другого оборудования. Дроссель эффективно подавляет эти токи.


• Снижение радиочастотных помех (RFI). Устройство уменьшает уровень электромагнитного излучения, создаваемого длинными силовыми кабелями, что облегчает соблюдение норм электромагнитной совместимости.

Ключевые особенности модели OCL-SN-280

Данная модель рассчитана на работу с мощными приводами и имеет ряд конструктивных и эксплуатационных нюансов:

• Номинальная мощность 280 кВт. Это определяет, что дроссель предназначен для использования с частотными преобразователями, рассчитанными на управление двигателями соответствующей мощности. Важно подбирать дроссель под мощность инвертора, а не двигателя, если они различаются.


• Необходимость при длинных кабелях. Производитель рекомендует обязательную установку дросселя, если длина кабеля от преобразователя до двигателя превышает 30 метров. При меньшей длине установка также полезна, но не всегда критична — решение принимается исходя из условий эксплуатации и требований к надежности.


• Физические параметры. Устройство имеет значительный вес (47.5 кг) и габариты (295x265x250 мм). Это необходимо учитывать при проектировании шкафа управления или места монтажа — требуется надежное крепление и обеспечение доступа для подключения силовых кабелей.


• Производитель ESQ. Компания специализируется на компонентах для силовой электроники, и данная модель представляет собой стандартизированное решение для промышленного применения, совместимое с большинством частотных преобразователей общего назначения.

На что обратить внимание при выборе и эксплуатации

При подборе выходного дросселя для конкретного привода важно учитывать не только мощность, но и номинальный ток двигателя, а также частоту ШИМ преобразователя. Дроссель OCL-SN-280 рассчитан на работу с инверторами, чей выходной ток не превышает допустимого значения для данной модели. Также следует помнить, что установка дросселя вносит небольшое падение напряжения (обычно не более 1-2%), что в большинстве случаев не влияет на работу привода, но должно учитываться в высокоточных системах. Устройство предназначено для установки в сухих отапливаемых помещениях или в шкафах с соответствующей степенью защиты.
