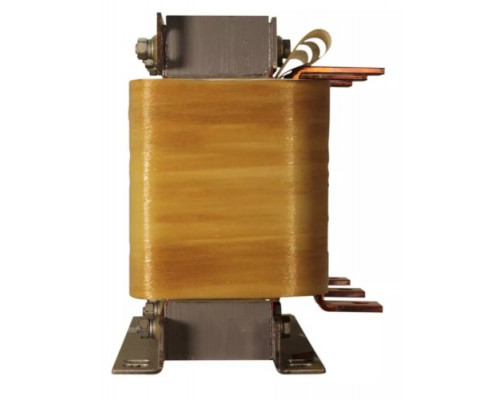

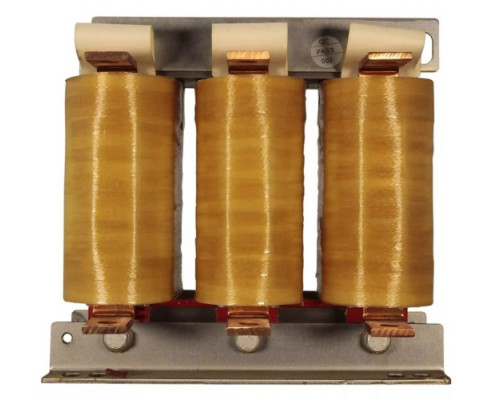

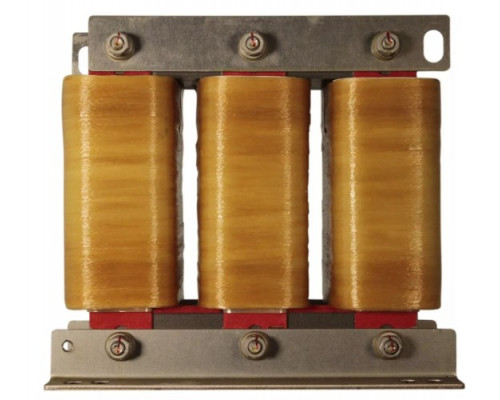

Дроссель ESQ ACL-SN-185 входной 185 кВт 08.04.000831

Назначение и область применения

Дроссель ESQ ACL-SN-185 входной (артикул 08.04.000831) — это компонент силовой цепи, предназначенный для установки между питающей сетью и преобразователем частоты. Модель рассчитана на работу с оборудованием мощностью 185 кВт. Основная задача устройства — фильтрация и стабилизация входного напряжения, что критически важно для надежной работы частотного привода в условиях промышленных нагрузок. Применяется в системах автоматизации, насосных станциях, конвейерных линиях, вентиляционных установках и другом оборудовании с мощными асинхронными двигателями.

Ключевые функции и практическая польза

Входной дроссель выполняет несколько важных задач, напрямую влияющих на долговечность и стабильность работы всей системы:

• Снижение токов утечки и помех: Устройство эффективно подавляет высшие гармоники, возникающие при работе преобразователя частоты. Это уменьшает токи утечки через кабель и обмотки двигателя, а также снижает уровень радиочастотных помех, которые могут влиять на чувствительное оборудование.


• Защита от перенапряжений и бросков тока: Дроссель ограничивает скорость нарастания напряжения (du/dt) и пиковые значения тока при включении. Это предотвращает ложные срабатывания защит преобразователя и продлевает срок службы его силовых модулей (IGBT-транзисторов).


• Уменьшение нагрева и шума двигателя: Сглаживание формы тока и напряжения снижает дополнительные потери в обмотках двигателя, вызванные высокочастотными составляющими. Результат — меньший нагрев мотора и снижение акустического шума при работе.


• Компенсация длинных кабельных линий: Если расстояние между преобразователем частоты и электродвигателем превышает 30 метров, использование входного дросселя становится обязательным. Он компенсирует емкостные токи утечки в длинном кабеле, предотвращая перегрузку выходных каскадов частотника.

Конструктивные особенности и параметры

Модель ESQ ACL-SN-185 выполнена в стандартном корпусе для промышленного монтажа. Габариты устройства (200×255×250 мм) позволяют разместить его в большинстве шкафов управления. Вес 25 кг обусловлен использованием медной обмотки и качественного магнитопровода, что обеспечивает низкое активное сопротивление и минимальные потери энергии. Дроссель рассчитан на номинальную мощность 185 кВт, что соответствует току нагрузки, характерному для приводов такой мощности. При выборе важно убедиться, что номинальный ток дросселя соответствует или превышает номинальный ток преобразователя частоты.

Ограничения и рекомендации по выбору

Дроссель предназначен для работы в сетях переменного тока с частотой 50/60 Гц. Он не является устройством защиты от коротких замыканий — эту функцию выполняют автоматические выключатели и предохранители. Устройство не имеет встроенных систем охлаждения, поэтому при монтаже необходимо обеспечить естественную циркуляцию воздуха вокруг корпуса. В условиях высокой запыленности или агрессивной среды рекомендуется устанавливать дроссель в шкафу с соответствующей степенью защиты. Перед подключением следует проверить соответствие напряжения сети и изоляции дросселя — стандартные модели рассчитаны на напряжение до 480 В. Для приводов мощностью 185 кВт использование данного дросселя особенно актуально при работе с высокими пусковыми моментами или частыми пусками/остановами.
