Назначение и принцип работы

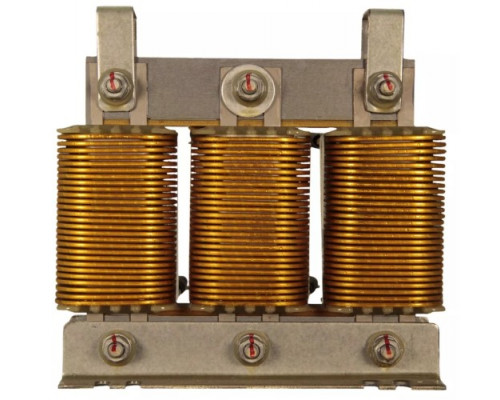

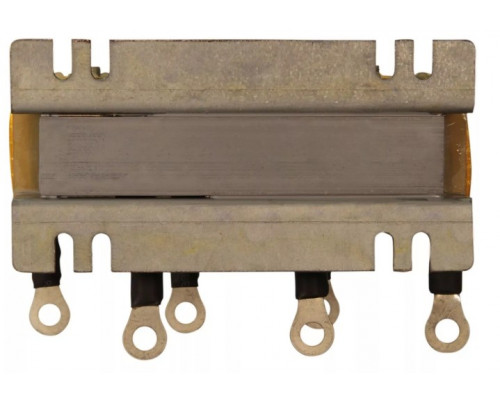

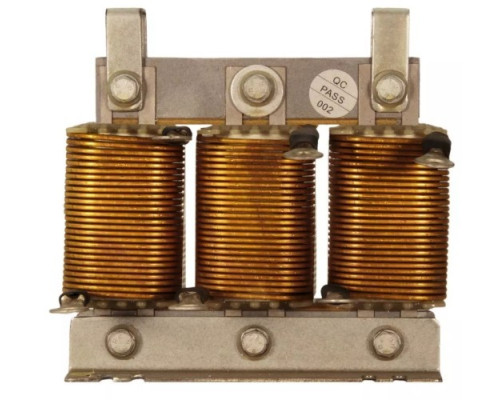

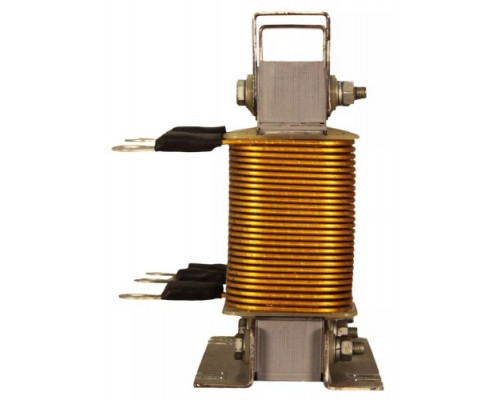

Выходной дроссель ESQ OCL-SN-090 (артикул 08.04.000850) — это пассивный фильтр, устанавливаемый между преобразователем частоты и электродвигателем. Его основная задача — защитить обмотки двигателя от перенапряжений и высокочастотных помех, возникающих при работе частотного привода. Модель рассчитана на подключение двигателей мощностью до 90 кВт и является обязательным элементом в системах с длинными кабельными линиями.
Ключевые функции и практическая польза
Дроссель решает три критически важные задачи:
- Снижение скорости нарастания напряжения (dV/dt). Широтно-импульсная модуляция (ШИМ) частотного преобразователя создаёт крутые фронты импульсов напряжения. Без дросселя эти импульсы вызывают микроразряды в изоляции обмоток, что постепенно разрушает двигатель. OCL-SN-090 сглаживает фронты, снижая скорость нарастания напряжения до безопасных значений.
- Подавление высших гармоник. Фильтр уменьшает амплитуду паразитных гармоник тока, которые вызывают дополнительный нагрев двигателя, шум и вибрацию. Это особенно важно для асинхронных двигателей, работающих на низких частотах.
- Снижение токов утечки и радиочастотных помех. Дроссель блокирует высокочастотные составляющие, которые через кабель излучают помехи, способные нарушить работу чувствительного оборудования (датчиков, систем управления).
На практике это означает увеличение срока службы двигателя в 1,5–2 раза, снижение аварийных остановок и уменьшение эксплуатационных затрат на ремонт.
Когда установка обязательна
Использование выходного дросселя ESQ OCL-SN-090 строго рекомендуется, если длина кабеля от частотного преобразователя до двигателя превышает 30 метров. При больших расстояниях ёмкость кабеля накапливает энергию, что приводит к отражению импульсов и удвоению напряжения на обмотках. Дроссель компенсирует этот эффект, предотвращая пробой изоляции. Также модель необходима при подключении двигателей с длинными кабелями в системах с несколькими приводами или при работе в условиях высоких электромагнитных помех.
Особенности конструкции и совместимость
Дроссель выполнен на тороидальном сердечнике, что обеспечивает минимальные потери и компактные габариты. Устройство рассчитано на номинальный ток, соответствующий двигателю 90 кВт, и не требует дополнительного охлаждения при работе в штатном режиме. Важно учитывать:
- Дроссель предназначен для установки в сухих, вентилируемых помещениях с температурой от -25 до +45 °C.
- Подключение выполняется последовательно в цепь питания двигателя (фазы L1, L2, L3).
- Устройство не защищает от короткого замыкания — эту функцию выполняет автоматический выключатель или предохранитель перед частотным преобразователем.
- Вес 21,5 кг требует надёжного крепления на несущую поверхность.
Габариты и монтаж
Корпус дросселя имеет размеры 250×230×190 мм (ширина, высота, глубина). При установке необходимо обеспечить свободное пространство вокруг для естественной конвекции воздуха — не менее 50 мм с каждой стороны. Крепление осуществляется через монтажные отверстия на основании. Подключение производится через винтовые клеммы, рассчитанные на сечение кабеля до 35 мм².
На что обратить внимание при выборе
Модель OCL-SN-090 подходит для двигателей с номинальной мощностью 90 кВт и частотными преобразователями, работающими на частоте ШИМ до 16 кГц. Если длина кабеля превышает 100 метров, рекомендуется устанавливать дополнительный фильтр на входе преобразователя. Дроссель не совместим с двигателями, имеющими встроенные конденсаторы или фильтры — в таких случаях требуется консультация производителя. При выборе убедитесь, что номинальный ток дросселя соответствует току двигателя в рабочем режиме (уточняется в паспорте двигателя).
Характеристики
Габариты и вес
