Назначение и область применения

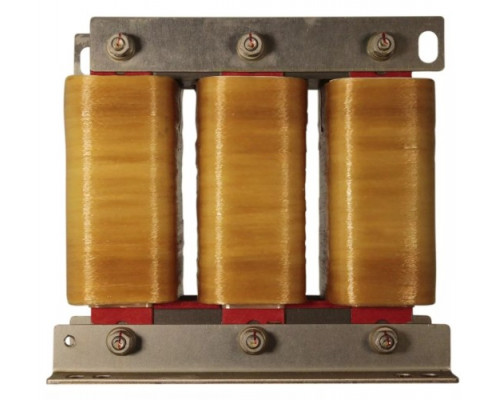

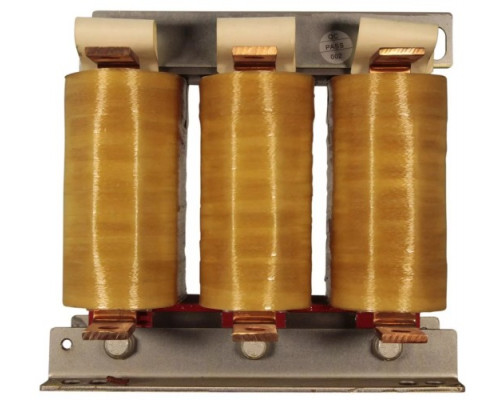

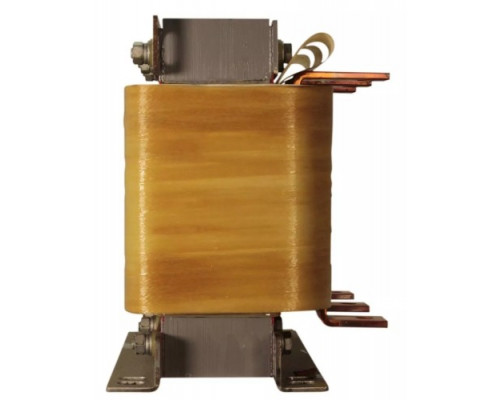

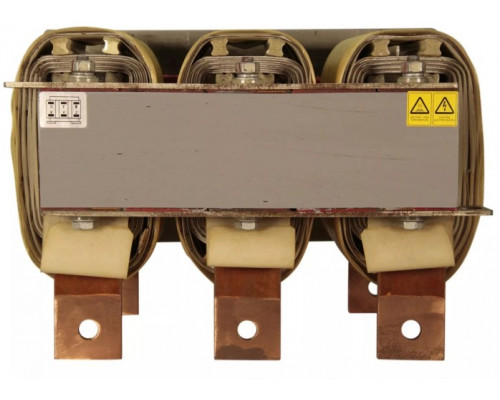

Выходной дроссель ESQ OCL-SN-185 мощностью 185 кВт предназначен для установки между частотным преобразователем и электродвигателем. Его основная задача — защита обмоток двигателя от импульсных перенапряжений, возникающих при работе широтно-импульсной модуляции (ШИМ) современного инвертора. Модель рассчитана на промышленные приводы с длинными кабельными линиями и высокими требованиями к надежности.
Ключевые технические особенности
Дроссель рассчитан на номинальную мощность 185 кВт, что соответствует тяжелому промышленному оборудованию: насосным станциям, компрессорам, конвейерам, экструдерам и крупным вентиляционным системам. Устройство выполнено на тороидальном сердечнике, что обеспечивает низкий уровень магнитного рассеяния и компактные габариты при высокой индуктивности.
- Снижает скорость нарастания напряжения (du/dt) до безопасных для изоляции двигателя значений.
- Подавляет высокочастотные помехи, возникающие при работе ШИМ-инвертора.
- Уменьшает нагрев обмоток двигателя за счет фильтрации высших гармоник тока.
Практическая польза для оборудования
При длине кабеля от преобразователя частоты до двигателя более 30 метров без дросселя возникает эффект отраженной волны, который может пробивать изоляцию обмоток. Модель OCL-SN-185 эффективно гасит эти перенапряжения, продлевая срок службы двигателя в 1,5–2 раза. Дополнительно снижается акустический шум от магнитопровода двигателя и уменьшаются токи утечки через паразитные емкости кабеля, что важно для систем с УЗО.
Конструктивные особенности и ограничения
Устройство имеет компактные размеры (250×240×200 мм) при массе 35,5 кг — это типично для дросселей данной мощности на ферритовом сердечнике. Корпус выполнен в открытом исполнении, что требует установки в шкафу с классом защиты не ниже IP54. Обратите внимание: дроссель не имеет встроенной защиты от перегрева, поэтому при проектировании шкафа необходимо предусмотреть естественную или принудительную вентиляцию с запасом по температуре окружающей среды до +40°C.
Совместимость и монтаж
Модель подходит для работы с преобразователями частоты любого производителя, если их выходная мощность не превышает 185 кВт. Подключение выполняется последовательно в разрыв фазных проводов между инвертором и двигателем. Важно: дроссель не предназначен для установки на стороне питания (входной фильтр) — это выходной компонент. При монтаже учитывайте, что устройство может нагреваться до 80–90°C при номинальной нагрузке, поэтому не размещайте рядом термочувствительные элементы автоматики.
Критерии выбора для конкретной задачи
Если длина кабеля от ЧП до двигателя превышает 50 метров, рекомендуется дополнительно установить синус-фильтр. Для стандартных линий до 30 метров дроссель OCL-SN-185 является оптимальным решением. При выборе обращайте внимание на сечение подключаемых проводов: клеммная колодка рассчитана на кабель до 50 мм², что достаточно для двигателей мощностью 185 кВт при напряжении 380 В.
