Назначение и область применения

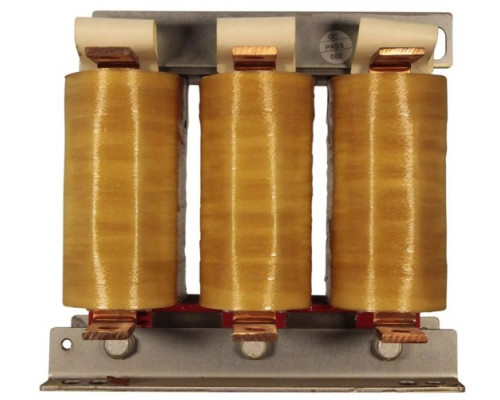

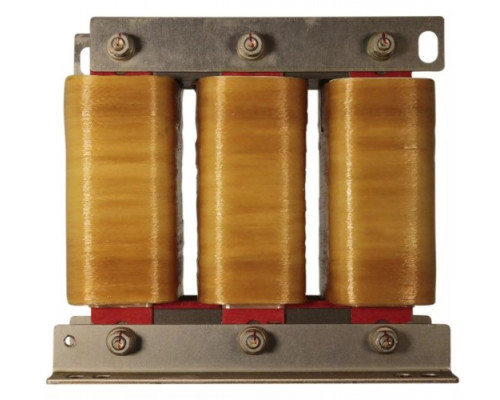

Выходной дроссель ESQ OCL-SN-220 (артикул 08.04.000856) — это силовой фильтр, устанавливаемый между частотным преобразователем и электродвигателем. Модель рассчитана на работу с двигателями мощностью до 220 кВт. Основная задача устройства — защита обмоток мотора от перенапряжений и высокочастотных помех, неизбежно возникающих при широтно-импульсной модуляции (ШИМ) современными инверторами. Без такого дросселя при длинных кабельных линиях или работе на высоких частотах изоляция двигателя разрушается значительно быстрее, а сам привод работает с повышенным шумом и нагревом.
Ключевые технические решения и их практическая польза
Дроссель ESQ OCL-SN-220 выполняет три критически важные функции для силового привода:
- Снижение скорости нарастания напряжения (dV/dt). Высокочастотные импульсы от преобразователя частоты создают крутые фронты напряжения, которые пробивают межвитковую изоляцию двигателя. Дроссель сглаживает эти фронты, уменьшая пиковые выбросы. Это напрямую продлевает срок службы мотора, особенно в старых моделях или двигателях с ослабленной изоляцией.
- Фильтрация высших гармоник и токов утечки. Устройство подавляет высокочастотные составляющие тока, которые создают радиопомехи и наводят паразитные токи через подшипники двигателя. Результат — снижение электромагнитных помех (ЭМС) и уменьшение риска выхода из строя подшипников из-за электроэрозии.
- Уменьшение акустического шума и нагрева. Сглаженная форма тока и напряжения снижает вибрацию магнитопровода двигателя, делая его работу тише. Кроме того, снижаются потери в меди и стали мотора, что уменьшает его нагрев при длительной эксплуатации.
Условия применения и ограничения
Модель ESQ OCL-SN-220 обязательна к установке в следующих случаях:
- Длина кабеля от частотного преобразователя до двигателя превышает 30 метров. Без дросселя на такой дистанции отраженные волны напряжения создают двойные перенапряжения на клеммах мотора.
- Привод работает в режиме с высокой частотой ШИМ (более 4-6 кГц), что характерно для современных инверторов.
- Двигатель имеет класс изоляции ниже H (180°C) или эксплуатируется в условиях повышенной влажности — в таких ситуациях износ изоляции ускоряется.
Важно: дроссель рассчитан на номинальную мощность 220 кВт. При выборе необходимо убедиться, что токовая нагрузка дросселя соответствует току двигателя и преобразователя частоты. Установка дросселя на двигатель меньшей мощности неэффективна, на большую — может привести к перегреву обмоток дросселя.
Конструктивные особенности и монтаж

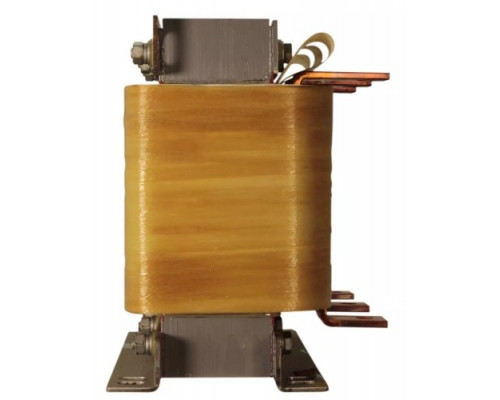

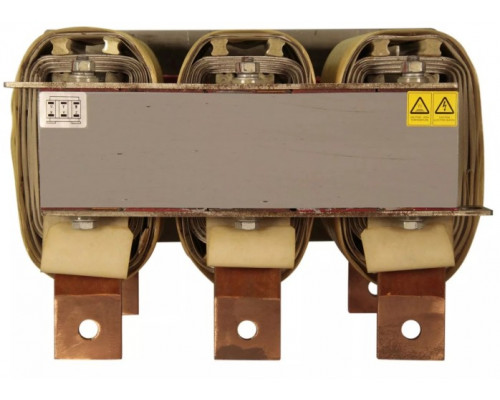

Дроссель выполнен в закрытом корпусе с естественным воздушным охлаждением. Габариты устройства: 295 мм в ширину, 255 мм в высоту и 230 мм в глубину. Вес составляет 41,5 кг, что требует усиленного крепления на монтажной панели или в шкафу управления. При установке следует обеспечить свободный доступ воздуха для теплоотвода — не размещать дроссель вплотную к другим нагревающимся элементам. Подключение выполняется силовыми проводами соответствующего сечения (не входит в комплект), клеммы рассчитаны на стандартные наконечники.
На что обратить внимание при выборе
Перед покупкой модели ESQ OCL-SN-220 проверьте соответствие номинального тока дросселя току вашего двигателя (указан на шильдике мотора). Дроссель не является универсальным — он оптимизирован для работы с инверторами ESQ, но совместим с большинством частотных преобразователей других брендов при условии соблюдения параметров по току и напряжению. Учитывайте, что установка дросселя увеличивает падение напряжения на линии (обычно 1-3%), что может потребовать коррекции настроек преобразователя частоты.
Характеристики
Габариты и вес
