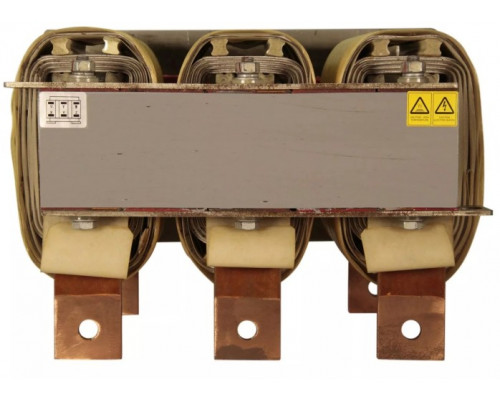

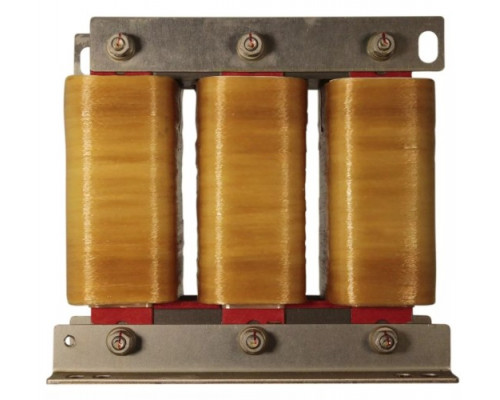

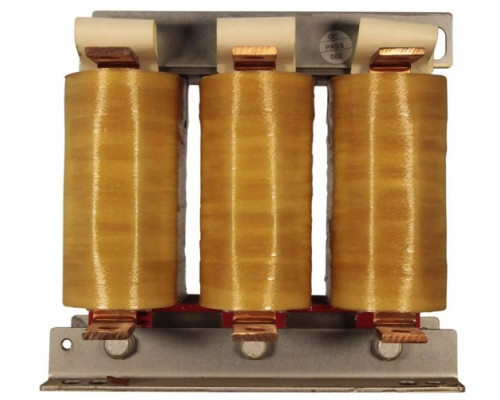

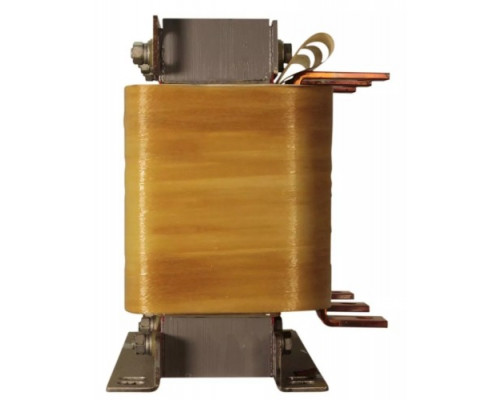

Дроссель ESQ OCL-SN-132 выходной, 132 кВт, арт. 08.04.000852

Назначение и область применения выходного дросселя ESQ OCL-SN-132

Выходной дроссель ESQ OCL-SN-132 мощностью 132 кВт — это компонент, устанавливаемый между преобразователем частоты (частотным инвертором) и электродвигателем. Его основная задача — фильтрация и сглаживание выходного сигнала инвертора, который формируется по принципу широтно-импульсной модуляции (ШИМ). Данная модель предназначена для работы с асинхронными двигателями соответствующей мощности в промышленных системах электропривода: насосные станции, вентиляционные установки, конвейерные линии, компрессорное оборудование и другие механизмы с переменной нагрузкой.

Технические особенности и практическая польза

Мощность 132 кВт определяет, что дроссель рассчитан на работу с двигателями высокой мощности, где требования к качеству питания особенно строги. Основные эффекты от установки дросселя:

• Снижение нагрева и шума двигателя. Высшие гармоники, генерируемые частотным преобразователем, вызывают дополнительные потери в обмотках статора и ротора, что ведет к перегреву и акустическому шуму. Дроссель подавляет эти гармоники, уменьшая тепловую нагрузку и делая работу двигателя тише.


• Защита изоляции обмоток. ШИМ-сигнал создает крутые фронты напряжения (высокое значение dU/dt), которые вызывают микроразряды в изоляции и постепенно разрушают ее. Дроссель сглаживает эти фронты, снижая скорость нарастания напряжения и продлевая ресурс обмоток двигателя.


• Уменьшение токов утечки и радиопомех. Высокочастотные составляющие тока через паразитные емкости кабеля и двигателя уходят на землю, создавая помехи для чувствительного оборудования. Дроссель ограничивает эти токи, улучшая электромагнитную совместимость системы.

Ключевые аспекты при выборе и эксплуатации

При проектировании системы электропривода с использованием данного дросселя важно учитывать следующие моменты:

• Длина кабеля между инвертором и двигателем. Если эта длина превышает 30 метров, установка выходного дросселя становится обязательной. Без него возрастает риск пробоя изоляции из-за отраженных волн напряжения, особенно при использовании длинных неэкранированных кабелей.


• Габариты и монтаж. Дроссель имеет компактные размеры (250×255×190 мм) при значительном весе 27,5 кг, что обусловлено массивным магнитопроводом и медными обмотками, рассчитанными на высокие токи. При монтаже необходимо обеспечить надежное крепление и достаточный зазор для естественного охлаждения — дроссель нагревается в процессе работы за счет потерь в стали и меди.


• Совместимость. Модель OCL-SN-132 разработана производителем ESQ для работы с частотными преобразователями общего применения. Перед установкой следует убедиться, что номинальный ток дросселя соответствует току двигателя и выходному току инвертора. Превышение тока может привести к насыщению сердечника и потере фильтрующих свойств.


• Ограничения. Выходной дроссель не защищает двигатель от перегрузок, коротких замыканий или обрыва фаз — эти функции выполняет частотный преобразователь. Он также не влияет на входные гармоники со стороны сети — для этого используются входные дроссели или фильтры.

Конструктивные особенности и надежность

Дроссель выполнен на тороидальном или Ш-образном сердечнике из электротехнической стали с зазором, что предотвращает насыщение при протекании постоянной составляющей тока. Обмотки пропитаны лаком для защиты от вибрации и влаги. Компактный корпус позволяет размещать устройство в стандартных электрощитах или непосредственно рядом с инвертором. Высокий вес (27,5 кг) свидетельствует о применении качественных материалов с запасом по току, что обеспечивает стабильную работу при длительных нагрузках.
