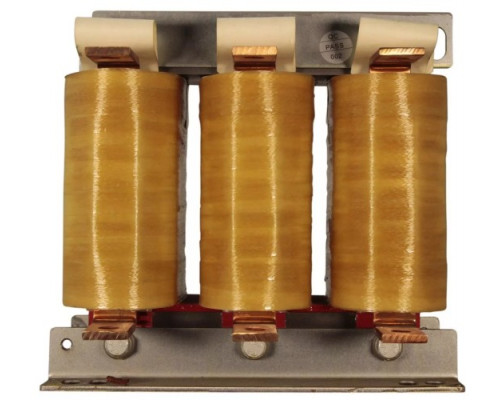

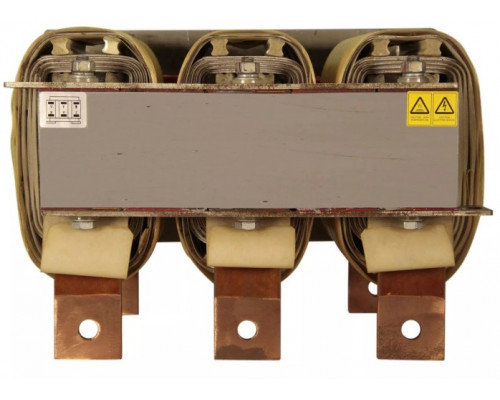

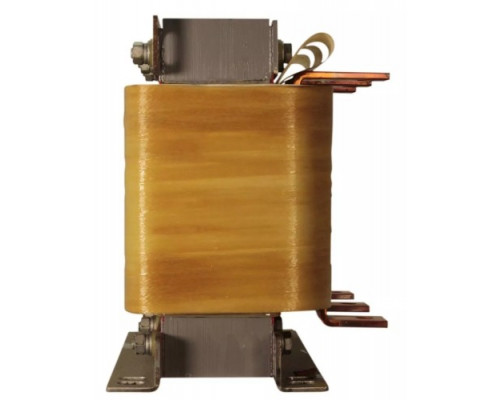

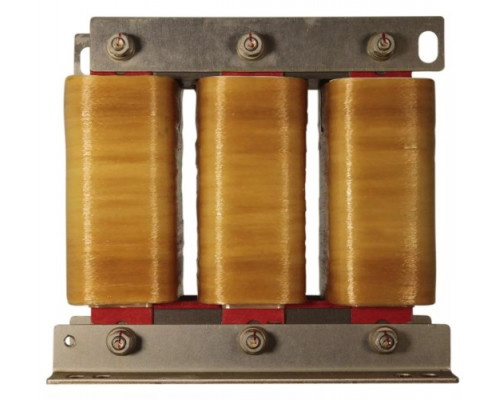

Дроссель ESQ OCL-SN-160 выходной 160 кВт (08.04.000853)

Назначение и область применения

Выходной дроссель ESQ OCL-SN-160 (артикул 08.04.000853) — это силовой фильтр, устанавливаемый между преобразователем частоты и электродвигателем мощностью до 160 кВт. Его основная задача — защита обмоток двигателя от перенапряжений и импульсных помех, возникающих при работе частотного регулятора. Модель рассчитана на промышленное использование в системах с длинными кабельными линиями и высокими требованиями к надежности привода.

Ключевые технические решения

Дроссель выполняет три критически важные функции для асинхронных двигателей:

• Снижение скорости нарастания напряжения (dU/dt) — ограничивает крутизну импульсов ШИМ, предотвращая пробой изоляции обмоток. Это особенно актуально для двигателей с классом изоляции ниже F и при работе на высоких несущих частотах.


• Фильтрация высших гармоник — уменьшает токи утечки через паразитные емкости кабеля и обмоток, снижая нагрев двигателя и преобразователя.


• Подавление радиочастотных помех — сглаживает выбросы напряжения, которые создают электромагнитные помехи, влияющие на чувствительное оборудование.

Практические преимущества для эксплуатации

Использование данной модели позволяет решить несколько эксплуатационных задач без замены двигателя или модернизации системы управления:

• Увеличение срока службы подшипников и изоляции за счет исключения микроразрядов.


• Снижение акустического шума двигателя, вызванного высокочастотной модуляцией.


• Стабильная работа при длине кабеля от преобразователя до двигателя свыше 30 метров — без дополнительных фильтров.

Конструктивные особенности и ограничения

Модель OCL-SN-160 выполнена в компактном корпусе с габаритами 250×240×190 мм и массой 27,5 кг. Это монолитный дроссель с сердечником из электротехнической стали, рассчитанный на номинальный ток, соответствующий мощности 160 кВт. При монтаже важно учитывать:

• Дроссель не является устройством гальванической развязки — он не защищает от коротких замыканий на стороне двигателя.


• Не предназначен для работы с синхронными двигателями и сервоприводами без уточнения параметров у производителя.


• Требует принудительного охлаждения или установки в вентилируемом шкафу при работе на номинальной мощности в режиме S1.

Рекомендации по выбору

При подборе дросселя к конкретному приводу следует учитывать не только мощность двигателя, но и фактическую длину кабеля, несущую частоту ШИМ преобразователя и класс изоляции двигателя. Для двигателей с напряжением питания 380–480 В и длиной кабеля до 100 метров данная модель обеспечивает надежную защиту без дополнительных компонентов. Если длина превышает 100 метров или используются двигатели с изоляцией класса B, рекомендуется комбинировать дроссель с синусным фильтром на выходе преобразователя.
