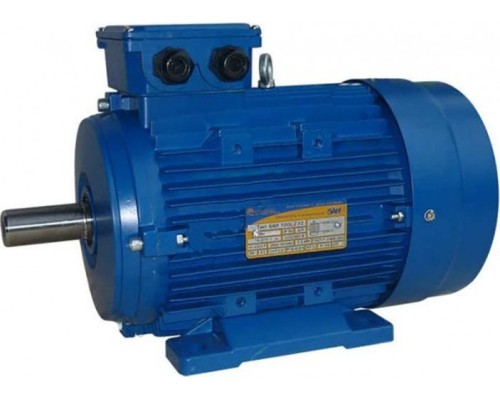

Электродвигатель 5Аи 100 L4 4/1500 IM 1081

Назначение и сфера применения

Электродвигатель 5Аи 100 L4 4/1500 IM 1081 01.01.213680 — это асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов, не требующих регулирования частоты вращения. Модель с мощностью 4.0 кВт и частотой вращения 1500 об/мин является одним из наиболее востребованных типоразмеров для стандартного промышленного оборудования. Двигатель подходит для комплектации насосов, вентиляторов, компрессоров, станков, транспортеров, дробилок и других машин, работающих в продолжительном режиме (S1). Исполнение на лапах (IM 1081) позволяет жестко крепить двигатель на раму или фундамент, что упрощает его интеграцию в существующие установки.

Конструктивные особенности и исполнение

Модель выполнена в корпусе с высотой оси вращения 100 мм (габарит L4), что соответствует стандартным посадочным размерам для данного типоразмера. Степень защиты IP55 обеспечивает полную защиту от пыли и защиту от водяных струй, направляемых на корпус, — это позволяет эксплуатировать двигатель в условиях повышенной влажности, на открытых площадках или в помещениях с мелкодисперсной пылью без дополнительных кожухов. Климатическое исполнение У2 означает, что двигатель рассчитан на работу в умеренном климате в условиях неотапливаемых помещений или под навесом при температурах от -40°C до +40°C. Корпус отлит из чугуна, что обеспечивает высокую жесткость и долговечность конструкции.

Электрические параметры и энергоэффективность

Номинальная мощность 4.0 кВт при напряжении 380 В и частоте сети 50 Гц позволяет двигателю развивать крутящий момент, достаточный для большинства механизмов средней производительности. КПД 85% соответствует стандартному уровню энергоэффективности для двигателей данной серии — это означает, что около 15% потребляемой электроэнергии расходуется на нагрев и потери, что является типичным для асинхронных машин без премиальных классов эффективности. Ток статора 8.52 А при номинальной нагрузке — важный параметр для выбора пусковой и защитной аппаратуры: автоматических выключателей, контакторов и тепловых реле. При пуске двигатель потребляет пусковой ток, который может в 5-7 раз превышать номинальный, что необходимо учитывать при проектировании сети питания.

Практические ограничения и рекомендации по эксплуатации

Двигатель 5Аи 100 L4 4/1500 IM 1081 01.01.213680 не оснащен встроенным частотным преобразователем — для регулирования оборотов потребуется внешний инвертор, при этом необходимо убедиться, что изоляция обмоток рассчитана на работу с ШИМ-сигналом. Подключение выполняется через клеммную коробку, расположенную сверху корпуса. Вес 31 кг требует надежного фундамента или рамы при монтаже. Габариты (385×205×265 мм) позволяют размещать двигатель в ограниченном пространстве, но следует предусмотреть доступ для обслуживания и вентиляции. Двигатель не предназначен для работы во взрывоопасных средах — для таких условий требуется специальное взрывозащищенное исполнение.

Особенности выбора и совместимости

При подборе двигателя к конкретному механизму важно убедиться, что пусковой момент и перегрузочная способность соответствуют характеристикам нагрузки. Для вентиляторов и насосов с плавным пуском эта модель подходит хорошо, для механизмов с тяжелым пуском (дробилки, центрифуги) может потребоваться двигатель с повышенным пусковым моментом или выбор большей мощности. Посадочные размеры соответствуют стандарту МЭК, что обеспечивает взаимозаменяемость с аналогичными моделями других производителей при условии совпадения высоты оси вращения и расположения лап. Перед установкой рекомендуется проверить сопротивление изоляции обмоток относительно корпуса — оно должно быть не менее 0.5 МОм при рабочей температуре.
