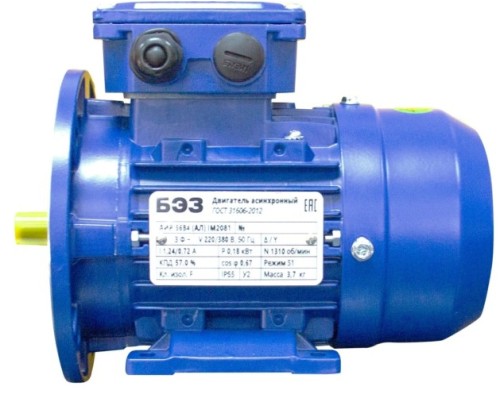

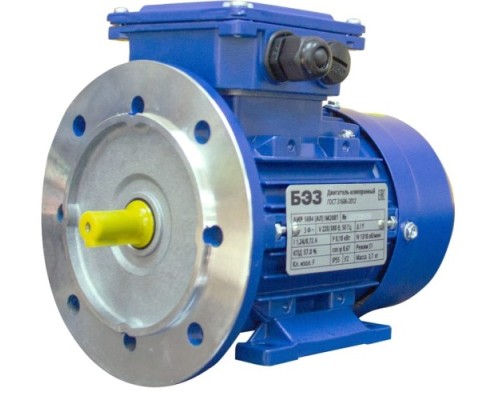

Электродвигатель БЭЗ АИР 80B4 (al) im2081, корпус алюминий 74874

Назначение и сфера применения

Электродвигатель БЭЗ АИР 80B4 (al) im2081 — это асинхронный двигатель общепромышленного назначения с алюминиевым корпусом. Модель предназначена для привода механизмов, работающих в непрерывном или повторно-кратковременном режиме. Благодаря мощности 1,5 кВт и частоте вращения 1500 об/мин, двигатель подходит для оснащения вентиляционных установок, насосов, транспортеров, деревообрабатывающих станков, подъемных механизмов и сельскохозяйственного оборудования. Исполнение IM2081 (лапы + фланец) позволяет устанавливать двигатель как на раму, так и фланцевым креплением, что расширяет совместимость с различными типами приводов — как зубчатыми, так и ременными.

Конструктивные особенности и материалы

Корпус выполнен из алюминиевого сплава, что обеспечивает снижение веса до 13,85 кг по сравнению с чугунными аналогами. Это упрощает монтаж и снижает нагрузку на опорные конструкции. Алюминий также способствует эффективному отводу тепла от статора. Обмотка статора выполнена медным проводом — это стандарт для данного класса двигателей, обеспечивающий стабильную работу при номинальных нагрузках и устойчивость к перегреву. Степень защиты IP55 означает, что корпус полностью защищен от пыли и выдерживает водяные струи с любого направления, поэтому двигатель можно устанавливать в условиях повышенной влажности, на открытом воздухе под навесом или в неотапливаемых помещениях.

Электрические параметры и режимы работы

Двигатель рассчитан на питание от трехфазной сети напряжением 230/400 В. Схема подключения обмоток — «звезда» (400 В) или «треугольник» (230 В). Номинальный ток статора составляет 6,82 А при подключении треугольником и 3,95 А при подключении звездой. КПД модели — 74%, что является типичным значением для двигателей данной мощности и типоразмера. Климатическое исполнение У2 допускает эксплуатацию в умеренном климате при температуре окружающей среды от -40°C до +40°C. При выборе учитывайте, что для пуска под нагрузкой может потребоваться устройство плавного пуска или частотный преобразователь, особенно если механизм имеет высокий момент инерции.

Геометрические параметры и установка

Диаметр вала — 22 мм, длина вала — 50 мм. Диаметр фланца — 200 мм, что соответствует стандартному присоединительному размеру для двигателей АИР80. Габариты двигателя (339×160×205 мм) позволяют разместить его в ограниченном пространстве. При монтаже убедитесь, что вал соосен с приводным механизмом, чтобы избежать вибраций и преждевременного износа подшипников. Двигатель поставляется без кабеля и штепсельного разъема — подключение выполняется через клеммную коробку, расположенную сверху корпуса.

Практические ограничения и рекомендации

• Мощность 1,5 кВт достаточна для большинства малых и средних механизмов, но для тяжелых условий пуска (например, дробилки или компрессоры) может потребоваться запас по моменту.


• Алюминиевый корпус менее устойчив к механическим ударам, чем чугунный — избегайте падений и сильных точечных нагрузок.


• При работе в запыленной среде регулярно очищайте вентиляционные каналы от загрязнений, чтобы не снижать эффективность охлаждения.


• Для подключения к однофазной сети потребуется фазосдвигающий конденсатор — двигатель не предназначен для прямого включения в 220 В без дополнительных устройств.
