Электродвигатель 5АИ 132 S6 5.5/1000 IM 2081

Назначение и область применения

Электродвигатель 5Аи 132 S6 5.5/1000 IM 2081 01.01.213687 представляет собой трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с продолжительным режимом работы. Модель мощностью 5.5 кВт и частотой вращения 1000 об/мин (синхронная частота 1000 об/мин, фактическая рабочая — около 960–980 об/мин под нагрузкой) оптимальна для механизмов, требующих стабильного крутящего момента на средних оборотах. Благодаря исполнению IM 2081 (лапы + большой фланец) двигатель совместим как с рамными конструкциями, так и с фланцевым креплением, что расширяет сферу применения: насосные агрегаты, вентиляторы, компрессоры, транспортёры, сельскохозяйственные машины и металлорежущие станки. Климатическое исполнение У2 допускает эксплуатацию в умеренном климате под навесом или в помещениях с естественной вентиляцией без прямого воздействия осадков.

Конструктивные особенности и защита

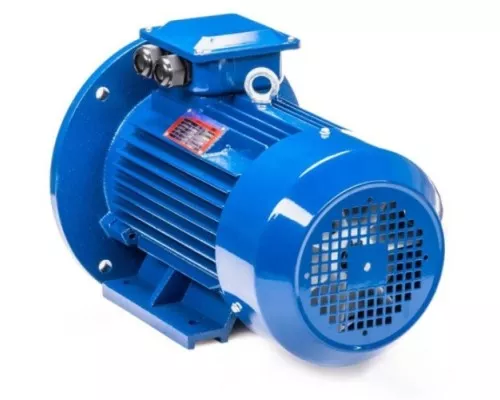

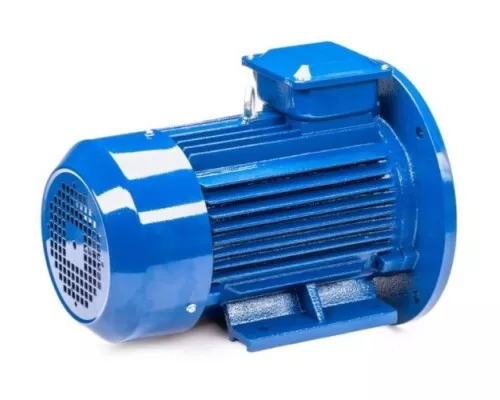

Корпус двигателя выполнен из чугуна, что обеспечивает жёсткость конструкции и эффективное отведение тепла. Степень защиты IP55 гарантирует полную защиту от пыли и защиту от водяных струй низкого давления — двигатель можно устанавливать в условиях повышенной влажности или запылённости, например, вблизи моечных зон или на открытых площадках под навесом. Класс нагревостойкости изоляции F (до 155 °C) позволяет двигателю выдерживать кратковременные перегрузки без риска повреждения обмоток. В конструкции используются малошумные подшипники качения, что снижает уровень вибрации и акустического шума при работе. Клеммная коробка выполнена из ударопрочной стали, что предотвращает деформацию при монтаже и эксплуатации. Крыльчатка охлаждения изготовлена из тугоплавкой пластмассы, устойчивой к высоким температурам и механическим воздействиям.

Параметры подключения и электрические характеристики

Двигатель рассчитан на напряжение 230/380 В при схеме соединения обмоток «звезда/треугольник». Ток статора составляет 20.73 А при 230 В и 12 А при 380 В — это необходимо учитывать при выборе автоматического выключателя и сечения питающего кабеля. Для пуска от сети 380 В обмотки должны быть соединены звездой; при наличии преобразователя частоты или возможности переключения на треугольник возможна работа от 230 В (трёхфазная сеть). КПД 85% — средний показатель для двигателей данной мощности и габарита, что обеспечивает приемлемую энергоэффективность при длительной эксплуатации. Болт заземления на корпусе (предусмотрен для двигателей от 160 габарита) обязателен для подключения защитного заземления в соответствии с ПУЭ.

Габариты, присоединительные размеры и установка

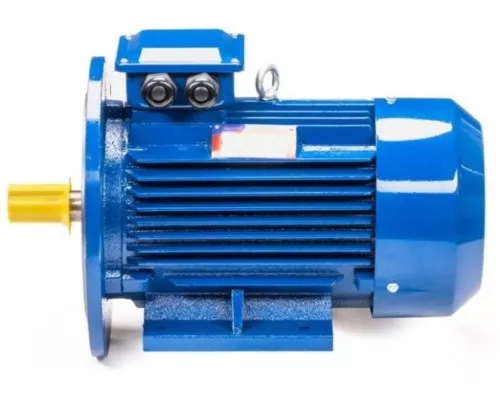

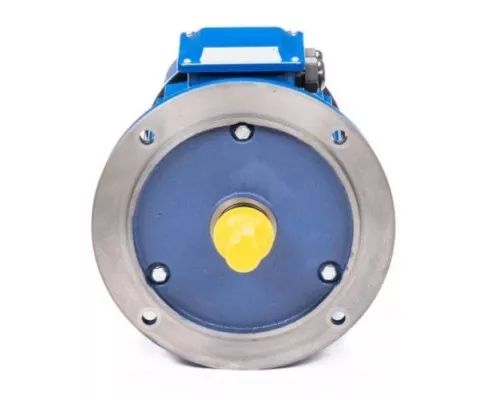

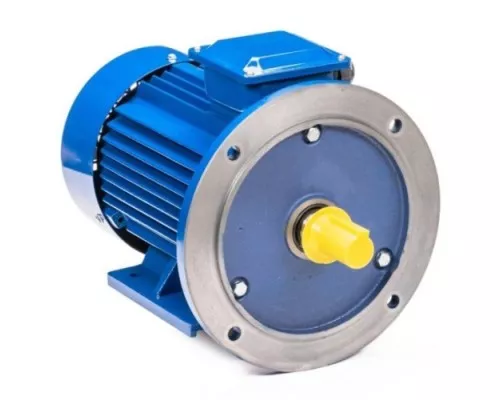

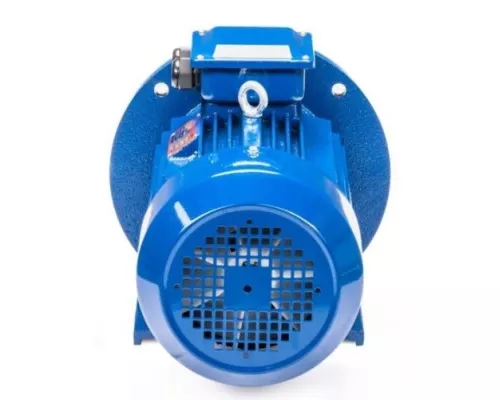

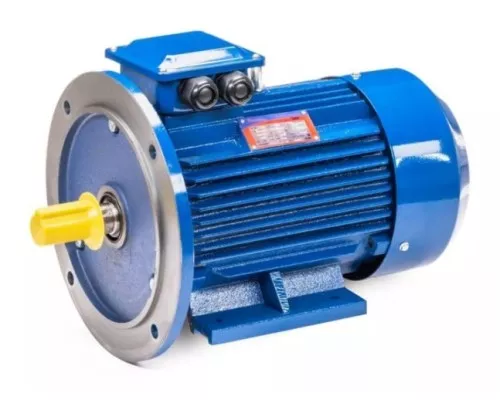

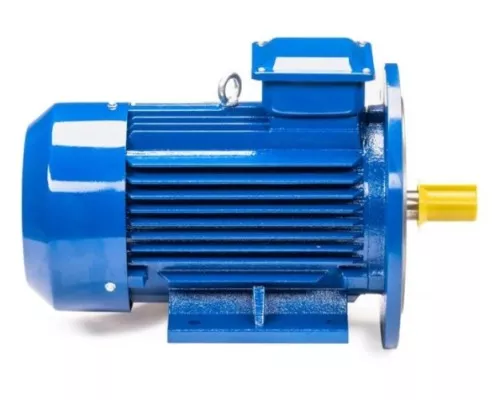

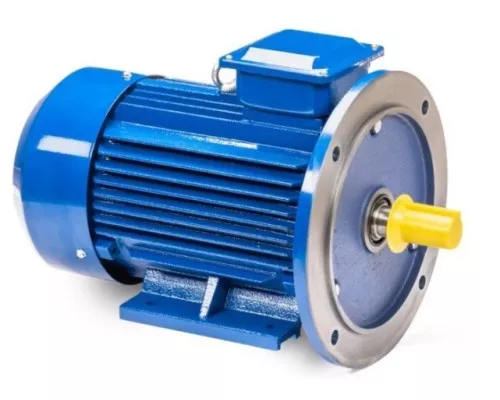

Двигатель имеет высоту оси вращения 132 мм (габарит 132), длину без упаковки 501 мм, ширину 216 мм и высоту 345 мм. Диаметр вала — 38 мм, длина вала — 80 мм. Исполнение IM 2081 подразумевает наличие лап с крепёжными отверстиями и большого фланца диаметром 350 мм. Фланец соответствует стандартному размеру для данного габарита, что обеспечивает совместимость с большинством редукторов и насосов отечественного производства. Вес двигателя составляет 89 кг — это необходимо учитывать при проектировании фундамента или кронштейна для монтажа. При установке важно обеспечить свободный доступ воздуха к вентилятору охлаждения (расположен на задней стороне) и зазор не менее 10–15 см между корпусом и окружающими конструкциями для отвода тепла.

Особенности эксплуатации и ограничения

Двигатель предназначен для продолжительного режима работы S1 (непрерывная нагрузка). При кратковременных или повторно-кратковременных режимах (S2, S3) фактическая мощность может быть снижена из-за нагрева обмоток — для таких режимов требуется пересчёт по нагрузочной способности. Климатическое исполнение У2 допускает температуру окружающей среды от -40 до +40 °C, но при отрицательных температурах перед пуском рекомендуется прогревать обмотки током низкого напряжения для предотвращения конденсации влаги. Двигатель не предназначен для работы во взрывоопасных зонах (отсутствует взрывозащищённое исполнение). При подключении через частотный преобразователь необходимо учитывать, что длительная работа на низких частотах (ниже 10 Гц) может вызвать перегрев из-за ухудшения охлаждения вентилятором на валу — в таких случаях требуется принудительное внешнее охлаждение.

Комплектация и документация

В комплект поставки входит непосредственно электродвигатель, руководство по эксплуатации и паспорт изделия. Руководство содержит схему подключения, данные по натяжению ремня (при ременной передаче), моменты затяжки болтов и рекомендации по обслуживанию подшипников. Паспорт подтверждает соответствие заявленным характеристикам и содержит заводской номер для гарантийного учёта. Обратите внимание: шпонка на валу может быть установлена отдельно (уточняется при получении), а кабельные наконечники и соединительные муфты в комплект не входят. При получении рекомендуется проверить сопротивление изоляции обмоток относительно корпуса мегомметром на 500 В — оно должно быть не менее 0.5 МОм.
