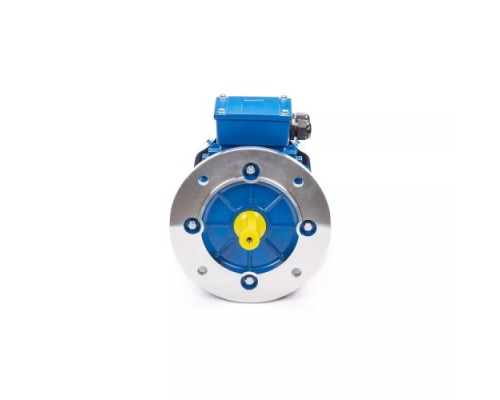

Электродвигатель 5АИ 71 А4 0,55 кВт 1500 об/мин IM 3081

Назначение и область применения

Электродвигатель 5Аи 71 А4 0.55/1500 IM 3081 — это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов, не требующих регулировки скорости. Модель мощностью 0.55 кВт и частотой вращения 1500 об/мин относится к общепромышленной серии 5АИ, что гарантирует совместимость с широким спектром оборудования: насосы, вентиляторы, компрессоры, станки, транспортеры, строительная и сельскохозяйственная техника. Исполнение IM 3081 (фланец на стороне вала с большим фланцем диаметром 200 мм) упрощает монтаж на агрегаты с фланцевым креплением, исключая необходимость в дополнительных переходных элементах.

Ключевые технические особенности

Двигатель рассчитан на работу от трехфазной сети переменного тока напряжением 230/380 В. При подключении по схеме «звезда» (380 В) номинальный ток статора составляет 1.51 А, при схеме «треугольник» (230 В) — 2.61 А. Это важно учитывать при выборе пусковой и защитной аппаратуры: автоматические выключатели и тепловые реле должны быть настроены под соответствующий ток. КПД 71% — типичный показатель для двигателей данной мощности, обеспечивающий приемлемую энергоэффективность при длительной эксплуатации. Степень защиты IP55 делает мотор устойчивым к пыли и водяным струям, что позволяет использовать его в условиях повышенной влажности и запыленности (например, на открытых площадках, в цехах с мойкой оборудования). Климатическое исполнение У2 допускает работу в умеренном климате при температуре от -40°C до +40°C, но без прямого воздействия атмосферных осадков.

Конструкция и надежность

Двигатель серии 5АИ отличается продуманной конструкцией, рассчитанной на продолжительную работу в промышленных условиях. Корпус выполнен из чугуна, что обеспечивает жесткость и виброустойчивость. Обмотка статора имеет класс нагревостойкости изоляции F (до 155°C), что дает запас по температуре при перегрузках или неблагоприятных условиях охлаждения. Ударопрочная стальная клеммная коробка защищает места подключения от механических повреждений, а крыльчатка охлаждения из тугоплавкой пластмассы устойчива к деформации при нагреве. Качественные малошумные подшипники снижают уровень вибрации и продлевают срок службы без обслуживания. Важно: на двигателях от 160 габарита предусмотрен болт заземления, для данной модели (71 габарит) его наличие уточняется в документации — при монтаже необходимо обеспечить надежное заземление через корпус.

Габариты и установка

Модель имеет компактные размеры: длина 281 мм, ширина 112 мм, высота 190 мм. Вес 11 кг, что облегчает транспортировку и монтаж. Диаметр вала 19 мм, длина вала 40 мм — стандартные параметры для двигателей мощностью 0.55 кВт, совместимые с большинством муфт и шкивов. Фланец большого размера (диаметр 200 мм) требует соответствующего посадочного места на оборудовании. Перед установкой убедитесь, что отверстия на фланце двигателя совпадают с ответными на механизме. При эксплуатации важно обеспечить свободный доступ воздуха к вентилятору охлаждения — зазор между корпусом и окружающими предметами должен быть не менее 50-100 мм.

Комплектация и документация

В комплект поставки входят: электродвигатель 5АИ (1 шт.), руководство по эксплуатации (1 шт.) и паспорт (1 шт.). Документация содержит схему подключения, параметры обмоток, данные по подшипникам и рекомендации по обслуживанию. Перед первым пуском обязательно изучите руководство — неправильное подключение или несоответствие напряжения сети может привести к выходу мотора из строя. Дополнительные аксессуары (например, шпонка на вал, кабельные вводы, защитные кожухи) приобретаются отдельно, так как в базовую комплектацию они не входят.

Практические ограничения

Двигатель не предназначен для работы с частотными преобразователями без дополнительных мер (например, установка фильтров или двигателей с усиленной изоляцией). При использовании в системах с регулировкой скорости рекомендуется проконсультироваться с производителем. Также модель не подходит для взрывоопасных сред — степень защиты IP55 не гарантирует искробезопасность. Для агрессивных сред (химические производства, высокая влажность с солями) требуется дополнительная защита корпуса. Частота вращения 1500 об/мин является синхронной, фактическая под нагрузкой будет ниже на 3-5% (величина скольжения), что типично для асинхронных двигателей.
