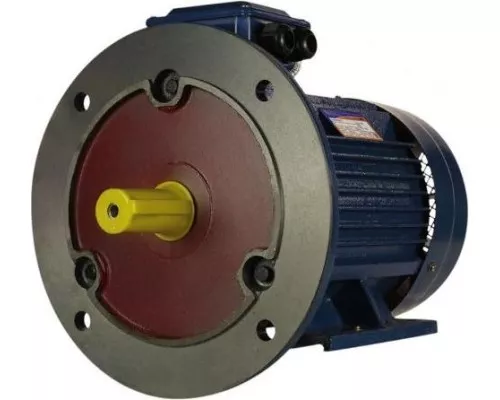

Электродвигатель 5АИ 132 М4 11/1500 IM 2081

Назначение и сфера применения

Электродвигатель 5Аи 132 М4 11/1500 IM 2081 01.01.213638 — это трехфазный асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов с постоянной или малоизменяющейся нагрузкой. Модель с мощностью 11 кВт и синхронной частотой вращения 1500 об/мин (фактическая рабочая частота около 1450–1470 об/мин под нагрузкой) является одним из наиболее востребованных типоразмеров для оборудования средней производительности. Двигатель подходит для комплектации насосов, вентиляторов, компрессоров, транспортеров, металлорежущих станков, дробилок, мешалок и другой техники, где требуется стабильный крутящий момент и длительная непрерывная работа.

Конструктивные особенности и исполнение

Модель выполнена в комбинированном монтажном исполнении IM 2081 — на лапах с фланцем на переднем подшипниковом щите. Такая конструкция позволяет жестко фиксировать двигатель как на фундаментной плите (через лапы), так и осуществлять фланцевое крепление к рабочему механизму, что упрощает центровку и повышает надежность соединения. Корпус имеет степень защиты IP55, что гарантирует полную пылезащиту и защиту от водяных струй низкого давления. Двигатель может эксплуатироваться на открытом воздухе под навесом или в неотапливаемых помещениях с повышенной влажностью и запыленностью. Климатическое исполнение У2 допускает работу при температуре окружающей среды от -40°C до +40°C, что делает модель пригодной для установки в регионах с умеренным климатом.

Электрические параметры и энергоэффективность

При номинальном напряжении 380 В и частоте сети 50 Гц двигатель потребляет ток статора 22,51 А. КПД составляет 88,5% — это соответствует среднему уровню энергоэффективности для двигателей данной мощности и позволяет снизить потери электроэнергии при длительной эксплуатации. Пусковые токи могут превышать номинальные в 6–7 раз, что необходимо учитывать при выборе автоматических выключателей и пусковой аппаратуры. Двигатель допускает работу в режиме S1 (продолжительный) с полной нагрузкой на валу без перегрева. При необходимости возможна работа в повторно-кратковременных режимах S3–S6, но с корректировкой допустимой нагрузки.

Габаритные и установочные характеристики

Двигатель имеет высоту оси вращения 132 мм (серия 132), что соответствует стандартному присоединительному размеру для мотор-редукторов и большинства промышленных механизмов. Габариты без упаковки: длина 510 мм, ширина 350 мм, высота 345 мм. Масса нетто 93,1 кг — двигатель достаточно тяжелый, что требует использования грузоподъемных средств при монтаже. Фланец выполнен по стандарту IM 2081 (обычно соответствует фланцу типа B5 или B35 в зависимости от производителя), что обеспечивает совместимость с большинством стандартных редукторов и насосов. При установке необходимо обеспечить свободный доступ к клеммной коробке для подключения питающего кабеля и возможность обслуживания подшипниковых узлов.

Практические ограничения и рекомендации по выбору

Двигатель не оснащен встроенными средствами регулирования частоты вращения — для изменения скорости потребуется внешний частотный преобразователь, совместимый с асинхронными двигателями мощностью до 11 кВт. При работе от преобразователя частоты следует учитывать возможное снижение охлаждения на низких оборотах, особенно при постоянном моменте нагрузки. Подшипники рассчитаны на стандартные условия эксплуатации; при высоких осевых нагрузках (например, в вентиляторах с тяжелым рабочим колесом) может потребоваться установка дополнительного подшипникового узла. Для подключения рекомендуется использовать медный кабель сечением не менее 4–6 мм² на фазу (в зависимости от длины линии), а защиту от перегрузок выполнять тепловым реле или электронным реле защиты двигателя с уставкой по току 22–25 А.
