Назначение и область применения

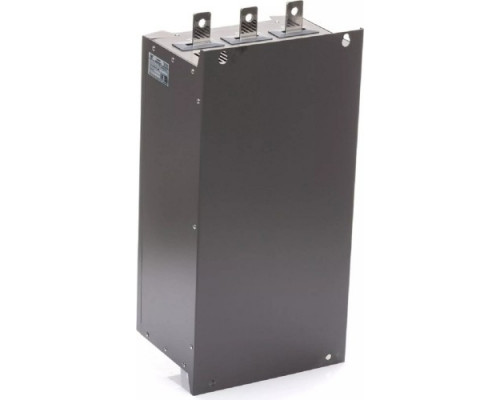

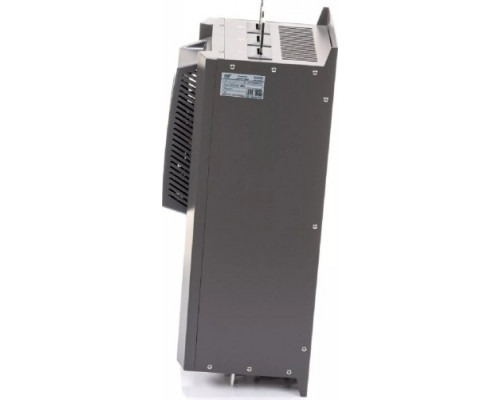

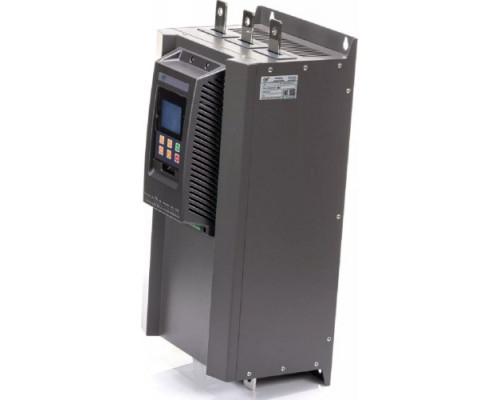

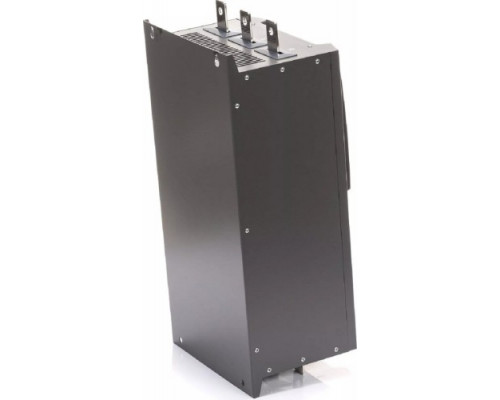

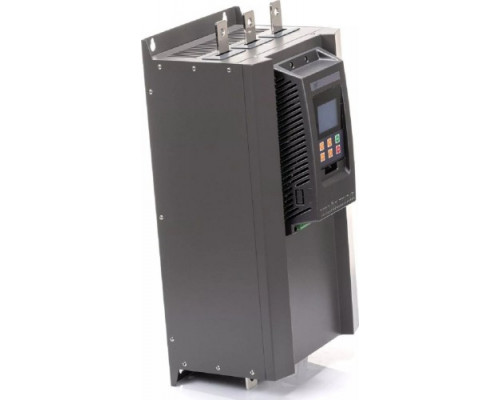

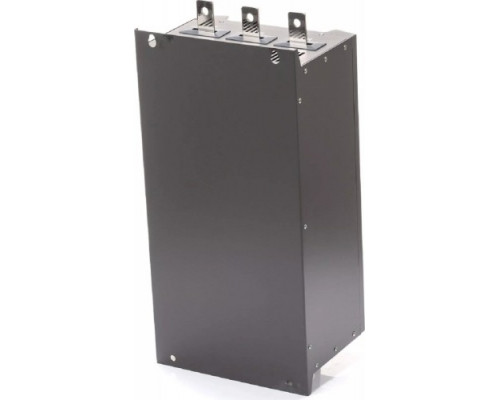

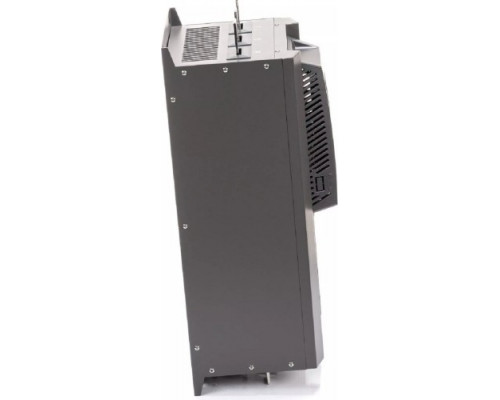

Устройство плавного пуска ESQ GS7-090 (артикул 08.05.000032) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 90 кВт при напряжении 380-400 В. Модель рассчитана на номинальный ток 180 А и оснащена встроенным шунтирующим (байпасным) контактором, что позволяет минимизировать тепловыделение в рабочем режиме и продлить срок службы силовых ключей. УПП применяется для снижения пусковых токов и механических ударов при запуске мощного оборудования: насосов, вентиляторов, компрессоров, конвейеров, дробилок и других механизмов с тяжелым или нормальным пуском.
Сильные стороны и ключевые особенности
Главное преимущество GS7-090 — сочетание высокой мощности (90 кВт) и компактного исполнения с интегрированным байпасом. Встроенный шунтирующий контакт исключает необходимость установки внешнего контактора, что упрощает монтаж и снижает стоимость шкафа управления. Устройство построено на современной микропроцессорной платформе, которая обеспечивает точное управление временем разгона и остановки, а также адаптивную регулировку напряжения на двигателе.

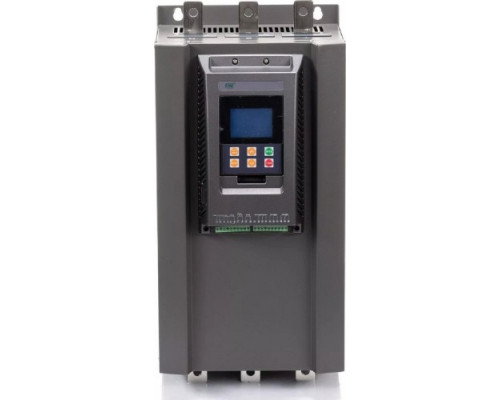

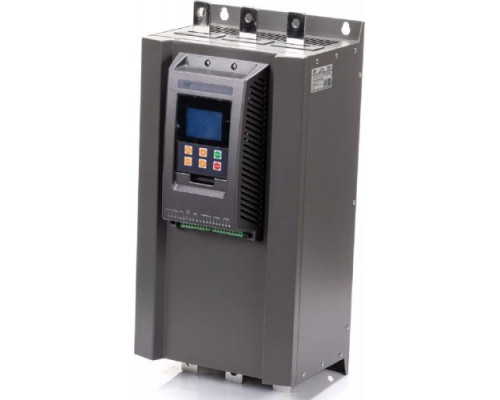

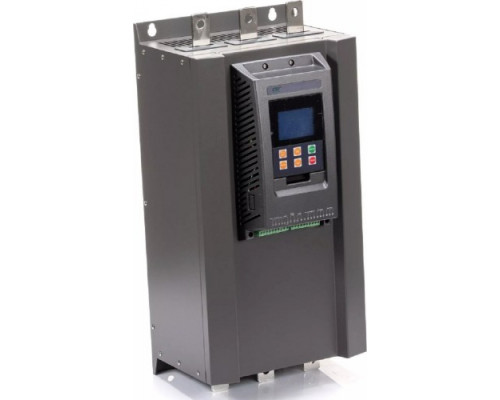

Большой ЖК-дисплей с русскоязычным интерфейсом позволяет оперативно просматривать рабочие параметры (ток, напряжение, температуру радиатора) и настраивать режимы пуска без подключения внешнего программатора. Модель поддерживает хранение записей о трех последних аварийных остановках, что упрощает диагностику неисправностей в эксплуатации.
Система защит и безопасность
УПП GS7-090 реализует полный набор аппаратных и программных защит, критически важных для мощного оборудования:
- Контроль потери фазы на входе и при работе двигателя — предотвращает работу на двух фазах, которая приводит к перегреву и выходу из строя обмоток.
- Защита от перегрузки по току отдельно для режимов пуска и работы — позволяет гибко настраивать пороги срабатывания (6 уровней) под конкретный механизм.
- Защита от перекоса фаз — выявляет несимметрию питающей сети, опасную для двигателя.
- Тепловая защита силовых ключей и дополнительная защита двигателя от перегрева — учитывает фактическую температуру радиатора и нагрузку.
- Контроль пониженного и повышенного напряжения сети — отключает устройство при выходе параметров за допустимые границы, предотвращая повреждение электроники.
Практические возможности и ограничения
Модель поддерживает стандартные режимы пуска: плавный разгон с регулируемым временем (обычно от 1 до 30 секунд), пуск с начальным напряжением, а также режим мягкого останова для насосов (предотвращает гидроудары). Встроенный байпас автоматически включается после завершения разгона, что снижает нагрузку на тиристоры и уменьшает тепловыделение внутри корпуса.
Важно учитывать, что УПП не предназначено для частотного регулирования скорости — оно только ограничивает пусковой ток и момент. Для задач точного поддержания оборотов необходима частотно-регулируемая система. Также устройство не обеспечивает гальваническую развязку силовых цепей, поэтому при монтаже следует предусмотреть внешний автоматический выключатель или предохранители соответствующего номинала.
Особенности выбора и эксплуатации
При выборе GS7-090 для конкретного двигателя необходимо убедиться, что номинальный ток двигателя не превышает 180 А. Для двигателей с тяжелым пуском (высокая инерционность, большая нагрузка на валу) рекомендуется выбирать УПП с запасом по току 20-30% — в данном случае модель подходит для двигателей до 90 кВт при стандартных условиях. Устройство рассчитано на работу в сетях с номинальным напряжением 380-400 В; при длительных отклонениях свыше +10% или ниже -15% требуется дополнительная оценка.

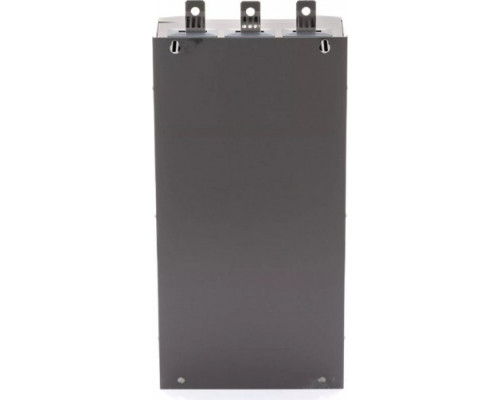

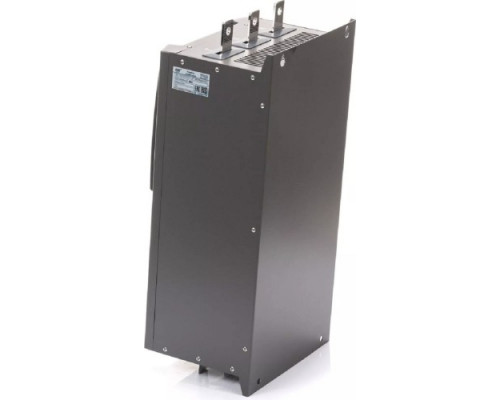

Габариты (280×560×247 мм) и масса (31 кг) требуют надежного крепления на вертикальную поверхность внутри электрощита с обеспечением естественной конвекции для охлаждения. Встроенный байпас снижает нагрев в рабочем режиме, но при частых пусках (более 10-15 в час) необходимо контролировать температуру радиатора и при необходимости устанавливать принудительное охлаждение.
Характеристики
Габариты и вес
