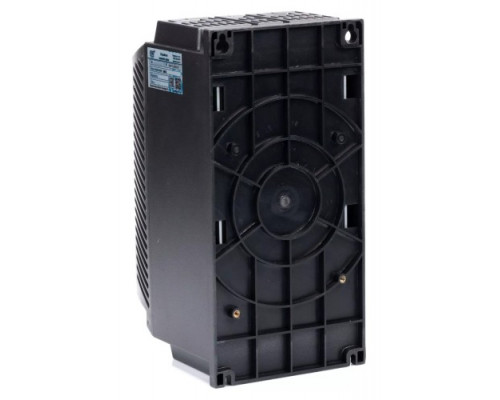

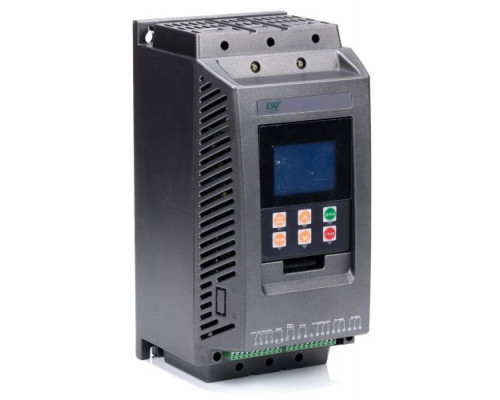

Устройство плавного пуска ESQ GS7-030 (60А, 380В, 30кВт, встроенный шунтирующий контактор)

Надёжный пуск мощных асинхронных двигателей

Устройство плавного пуска ESQ GS7-030 предназначено для управления трёхфазными электродвигателями мощностью до 30 кВт в сетях 380 В. Модель рассчитана на номинальный ток 60 А и оснащена встроенным шунтирующим (байпасным) контактором, что делает её законченным решением для систем, где требуется снизить пусковые токи и механические нагрузки на оборудование. УПП подходит для насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования с асинхронными двигателями.

Практическая ценность параметров

Номинальный ток 60 А и мощность 30 кВт — это рабочие характеристики для двигателей, которые потребляют такой ток в установившемся режиме. Устройство позволяет плавно разгонять нагрузку, ограничивая пусковой ток на уровне, который вы задаёте (обычно от 200 до 400% от номинала), что защищает как сам двигатель, так и питающую сеть от просадок напряжения. Напряжение 400 В — стандарт для промышленных трёхфазных сетей в России и Европе, модель поддерживает работу при отклонениях в пределах, указанных производителем.

Ключевые особенности и защита

В основе ESQ GS7-030 лежит микропроцессорное управление, которое обеспечивает точность и стабильность работы. Главные практические возможности:

• Встроенный байпасный контактор — после завершения пуска устройство шунтирует тиристоры, переключая двигатель напрямую на сеть. Это исключает нагрев силовых ключей в рабочем режиме и повышает общий КПД системы. Вам не нужно покупать и монтировать отдельный контактор.


• Большой ЖК-дисплей — наглядно отображает параметры работы, настройки и коды неисправностей. Интерфейс позволяет быстро изменять время разгона и торможения, начальное напряжение и другие параметры без подключения к компьютеру.


• Многоуровневая защита — устройство отслеживает потерю фаз на входе и выходе, перегрузку по току на этапах пуска и работы, перекос фаз, перегрев радиатора, а также выход напряжения за допустимые границы. Это снижает риск выхода двигателя из строя из-за некачественного питания или аварийных режимов.


• Дополнительная тепловая защита — реализована в виде 6 уровней настройки нагрузки, что позволяет адаптировать УПП под конкретный тип двигателя и условия эксплуатации. Вы можете точнее настроить отключение при длительной перегрузке.


• Журнал неисправностей — хранит записи о трёх последних сбоях с указанием причины. Это помогает быстро диагностировать проблему без длительного наблюдения.

Ограничения и нюансы выбора

При подборе модели учитывайте, что номинальный ток 60 А должен соответствовать фактическому току двигателя в рабочем режиме. Для двигателей с тяжёлым пуском (например, дробилки или центрифуги) может потребоваться запас по току на 10–20%. Устройство поддерживает только трёхфазное подключение — для однофазных сетей модель не подходит. Встроенный байпас рассчитан на номинальный ток, поэтому не используйте УПП для частых пусков с короткими циклами — это может привести к перегреву контактора. Также учтите, что для полноценной работы требуется внешнее питание цепей управления (обычно 220 В), если это не реализовано в вашей версии — уточните в документации.

Что важно знать при монтаже

Габариты устройства (155×310×180 мм) и вес 5,5 кг позволяют разместить его в стандартном электрощите, но предусмотрите свободное пространство для вентиляции — радиатор выделяет тепло при пусках. Подключение выполняется по схеме, указанной в руководстве: силовые цепи через входные и выходные клеммы, байпас интегрирован внутри. Для точной настройки параметров используйте меню на дисплее — там задаются время разгона (обычно 1–30 секунд), начальное напряжение и токовая отсечка. Если двигатель работает с частыми перегрузками, выберите один из 6 уровней тепловой защиты, чтобы избежать ложных отключений.
