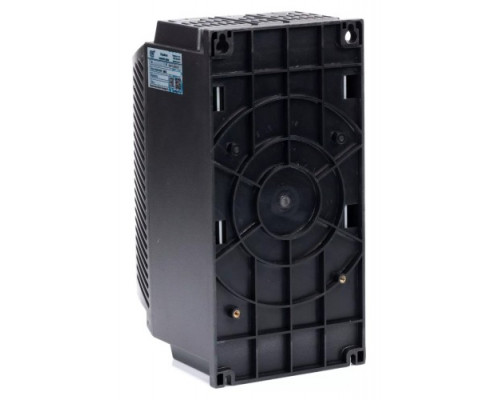

Устройство плавного пуска ESQ GS7-7d5, 15А, 380В, 7.5кВт, со встроенным шунтирующим контактом

Устройство плавного пуска ESQ GS7-7d5: управление пусковыми токами для двигателей до 7,5 кВт

Модель ESQ GS7-7d5 представляет собой твердотельное устройство плавного пуска, предназначенное для трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Оно решает главную проблему прямого пуска — резкий скачок тока, который перегружает сеть и механически изнашивает оборудование. Вместо этого УПП плавно наращивает напряжение на двигателе, обеспечивая контролируемый разгон. Данная версия рассчитана на работу в сети 380 В с номинальным током нагрузки 15 А, что делает её типовым решением для большинства промышленных механизмов средней мощности.

Для каких задач подходит ESQ GS7-7d5

Это устройство применяется там, где нужен щадящий пуск и защита оборудования от перегрузок. Основные сценарии использования:

• Приводы насосов и вентиляторов — снижение гидравлических ударов в трубопроводах и воздуховодах.


• Конвейерные линии и транспортёры — плавный разгон без рывков, что важно для сыпучих грузов и хрупких изделий.


• Компрессоры и дробилки — уменьшение пусковых нагрузок на ременные передачи и редукторы.


• Деревообрабатывающие и металлорежущие станки — защита инструмента и заготовок от ударных нагрузок при старте.

Мощность 7,5 кВт покрывает потребности большинства единичных электроприводов в малом и среднем производстве. Если ваш двигатель имеет меньшую мощность, устройство всё равно подойдёт — оно работает с нагрузкой до номинала, но не ниже определённого порога (обычно 30-50% от максимального тока).

Ключевые особенности и практические возможности

Встроенный байпасный контактор

Внутри корпуса установлен шунтирующий контакт (байпас), который автоматически замыкается после завершения разгона двигателя. Это значит, что в рабочем режиме ток идёт в обход силовых тиристоров, исключая их нагрев и потери энергии. Пользователю не нужно покупать и монтировать внешний контактор — экономится место в шкафу и упрощается монтаж. При этом устройство продолжает контролировать состояние двигателя через байпасную цепь.

Микропроцессорное управление с ЖК-дисплеем

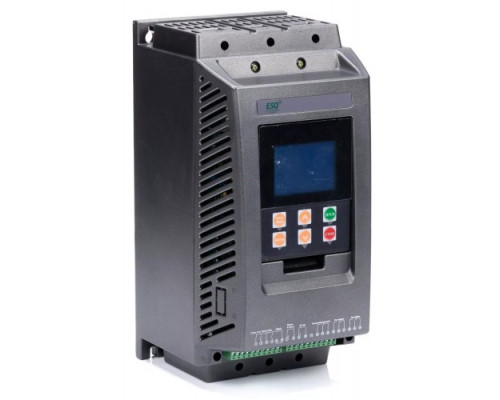

УПП оснащено крупным жидкокристаллическим экраном, на который выводятся параметры пуска, рабочие токи и коды ошибок. Настройка выполняется через кнопки на передней панели без подключения к компьютеру. Это удобно при первичной настройке и оперативном изменении режимов — например, времени разгона или начального напряжения.

Расширенная система защит

Модель GS7-7d5 контролирует не только ток, но и качество питающего напряжения. Встроенные защиты срабатывают при:

• Потере одной или двух фаз на входе и при работе.


• Перегрузке по току отдельно на этапе пуска и в рабочем режиме.


• Перекосе фаз (дисбалансе напряжений).


• Перегреве силовых ключей (внутренний термодатчик).


• Выходе напряжения за допустимые пределы (понижение/повышение).

Дополнительно реализована тепловая защита двигателя с шестью уровнями настройки — можно подобрать порог срабатывания под конкретный тип изоляции обмоток. Устройство запоминает три последние аварии, что помогает диагностировать причину отключения без постоянного наблюдения.

На что обратить внимание при выборе и установке

УПП ESQ GS7-7d5 имеет встроенный байпас, поэтому для его работы не требуется внешний контактор, но обязательно нужен автоматический выключатель или предохранители на входе — они защищают силовую цепь от короткого замыкания. Устройство не предназначено для частотного регулирования скорости: оно только плавно разгоняет и останавливает двигатель, но не меняет его обороты в процессе работы.

Габариты корпуса (155×310×180 мм) позволяют разместить его в стандартном электрощите, но необходимо обеспечить отвод тепла — при длительных пусках или частых циклах выделяется тепло, которое рассеивается через корпус. Вес 5,5 кг говорит о наличии массивного радиатора. Учитывайте, что для двигателей с номинальным током менее 5-6 А чувствительность защиты может оказаться избыточной — проверьте совместимость по минимальному току нагрузки в документации.
