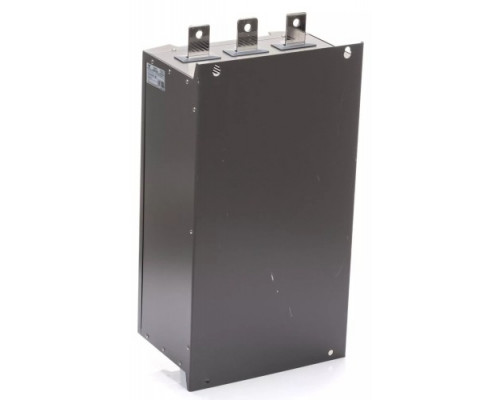

Устройство плавного пуска ESQ GS7-250 500А 380В 250кВт со встроенным шунтирующим контактором

Назначение и область применения ESQ GS7-250

Устройство плавного пуска ESQ GS7-250 предназначено для управления запуском и остановкой мощных трехфазных асинхронных электродвигателей с номинальным током до 500 А и напряжением 380-400 В. Модель рассчитана на работу с двигателями мощностью до 250 кВт. Основная задача УПП — исключить механические удары в приводе и снизить пусковые токи, которые при прямом пуске могут превышать номинальные в 6-8 раз. Это особенно актуально для оборудования с тяжелыми условиями пуска: ленточные конвейеры, центробежные насосы, вентиляторы, компрессоры, дробилки и мешалки. Применение данного устройства позволяет продлить ресурс как самого двигателя, так и приводимого механизма, а также защитить питающую сеть от провалов напряжения при запуске.

Ключевые технические решения и их практическая польза

В основе работы ESQ GS7-250 лежит современный микропроцессорный блок управления, который обеспечивает точное регулирование напряжения на статоре двигателя в процессе разгона. Это позволяет настраивать параметры пуска под конкретный механизм, минимизируя рывки и перегрузки.

• Встроенный шунтирующий (байпасный) контактор. После завершения разгона двигателя до номинальной скорости тиристоры шунтируются встроенным контактором. Это исключает тепловые потери на силовых ключах в рабочем режиме, повышает общий КПД системы и снижает требования к охлаждению. Для модели GS7-250 с током 500 А это особенно важно, так как позволяет эксплуатировать устройство без дополнительного принудительного охлаждения при длительной работе двигателя.

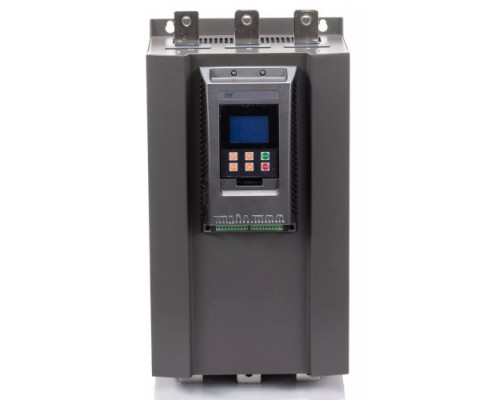

• Большой ЖК-дисплей. Интерфейс с крупным дисплеем обеспечивает наглядный доступ к настройкам, текущим параметрам работы (ток, напряжение, состояние) и журналу неисправностей. Управление и конфигурирование выполняются непосредственно с панели, без необходимости подключения внешнего программатора.


• Многоуровневая система защиты. Устройство контролирует не только токовые перегрузки, но и качество питающего напряжения. Реализована защита от потери фазы на входе и при работе, от перекоса фаз, от пониженного и повышенного напряжения, а также от перегрева силового модуля. Дополнительно предусмотрена тепловая защита двигателя с 6 уровнями настройки нагрузки, что позволяет адаптировать отключение под тепловую инерцию конкретного двигателя.

Особенности эксплуатации и ограничения

При выборе и установке ESQ GS7-250 необходимо учитывать следующие моменты:

• Номинальный ток 500 А. Это предельный рабочий ток двигателя. Устройство не предназначено для постоянной работы с током, превышающим номинальный. При выборе модели следует ориентироваться на паспортный номинальный ток двигателя, а не на его мощность.


• Габариты и вес. Устройство имеет значительные размеры (322x592x265 мм) и массу 40 кг, что требует прочного крепления и достаточного пространства в шкафу управления. При монтаже необходимо обеспечить свободную циркуляцию воздуха вокруг корпуса для отвода тепла от силовых элементов.


• Диагностика. В памяти устройства сохраняются записи о трех последних неисправностях с указанием причины. Это упрощает поиск и устранение проблем в случае аварийного отключения.


• Совместимость. УПП работает с трехфазными двигателями, подключенными по схеме «звезда» или «треугольник». Не предназначено для управления однофазными двигателями или для регулирования скорости в рабочем режиме (не является частотным преобразователем).

Практические возможности настройки

Микропроцессорное управление позволяет гибко адаптировать пусковые характеристики под конкретный механизм. Пользователь может задать начальное пусковое напряжение, время разгона и время замедления, а также выбрать режим останова (свободный выбег или плавное торможение). Наличие защиты от перегрузки с настраиваемыми уровнями дает возможность точно откалибровать срабатывание тепловой защиты, избегая ложных отключений при пусках с высокой инерцией.
