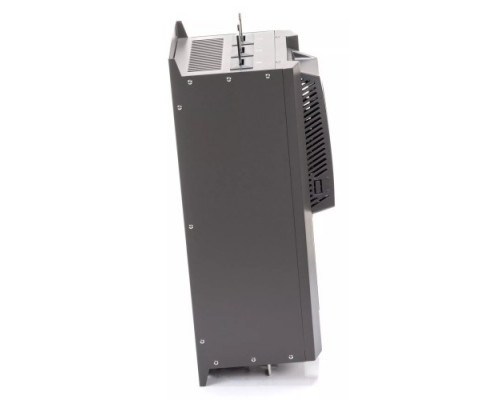

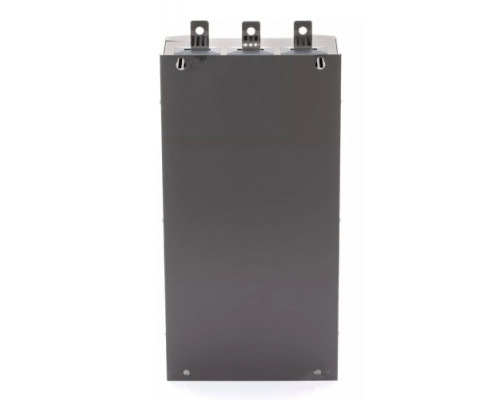

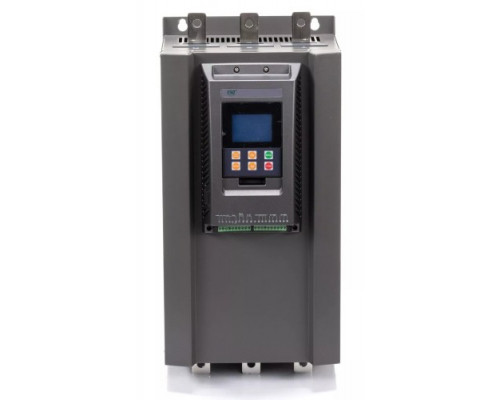

Устройство плавного пуска ESQ GS7-160 (320А, 380В, 160кВт, со встроенным шунтирующим контактором)

Назначение и область применения

Устройство плавного пуска ESQ GS7-160 (артикул 08.05.000035) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 160 кВт при напряжении сети 380 В. Модель рассчитана на номинальный ток 320 А и обеспечивает контролируемый разгон и остановку двигателя, что критически важно для оборудования с высокими пусковыми токами и механическими нагрузками. Основная задача УПП — защитить как сам двигатель, так и подключенные механизмы (насосы, вентиляторы, конвейеры, компрессоры) от гидроударов, рывков и перегрузок в момент старта. Устройство подходит для промышленных объектов, где требуется надежный запуск мощных агрегатов без скачков напряжения в сети.

Ключевые особенности и технические решения

Модель ESQ GS7-160 построена на современной микропроцессорной платформе, что обеспечивает высокую точность управления и быструю обработку сигналов. В устройство встроен шунтирующий (байпасный) контактор, который после завершения пуска автоматически подключает двигатель напрямую к сети, минуя силовые ключи УПП. Это снижает тепловые потери на полупроводниковых элементах и увеличивает ресурс устройства при длительной работе двигателя на номинальной скорости. Интерфейс оснащен крупным ЖК-дисплеем, отображающим текущие параметры (ток, напряжение, частота, состояние защиты), что упрощает мониторинг и настройку без внешних приборов.

Система защит и мониторинг

УПП ESQ GS7-160 реализует комплексную защиту двигателя и самого устройства от аварийных режимов. Встроенные алгоритмы контролируют:

• Потерю входной фазы — предотвращает работу при неполнофазном питании, которое может повредить двигатель.


• Потерю фазы при работе — отключает нагрузку при обрыве одной из фаз во время эксплуатации.


• Перегрузку по току — отдельно на этапе пуска и в рабочем режиме, с возможностью настройки времени срабатывания.


• Перекос фаз — защищает от несимметрии напряжения, вызывающей дополнительный нагрев обмоток.


• Перегрев — контролирует температуру силовых ключей и отключает устройство при превышении допустимого порога.


• Пониженное/повышенное напряжение — отключает нагрузку при выходе напряжения за установленные пределы (например, в слабых сетях или при скачках).

Дополнительно предусмотрена тепловая защита от перегрузки с шестью уровнями настройки нагрузки, что позволяет адаптировать УПП под конкретный тип двигателя и условия эксплуатации. Устройство хранит записи о трех последних неисправностях с указанием кода ошибки — это помогает быстро диагностировать причину аварийного отключения без внешнего оборудования.

Практические возможности и ограничения

Модель ESQ GS7-160 поддерживает режимы плавного пуска и плавного останова, что особенно полезно для механизмов с высоким моментом инерции (например, центрифуги, ленточные конвейеры) или для насосов, где резкий останов вызывает гидроудар. Встроенный байпасный контактор рассчитан на номинальный ток 320 А, поэтому при длительной работе двигателя на номинале теплоотвод УПП не перегружается. Однако важно учитывать, что устройство не предназначено для частотного регулирования скорости — оно только управляет пуском и остановом, а после выхода на номинальную скорость двигатель работает напрямую от сети.

При выборе необходимо проверить совместимость с типом нагрузки: для тяжелых пусков (например, дробилки, мельницы) может потребоваться запас по току или использование внешнего байпаса. Модель GS7-160 рассчитана на стандартное трехфазное напряжение 380 В (допустимый диапазон обычно 340–440 В), поэтому для сетей с иным номиналом (например, 660 В) требуется другая модификация. Устройство имеет габариты 280×560×247 мм и вес 32 кг, что требует монтажа на вертикальную поверхность с достаточным пространством для охлаждения (рекомендуется соблюдать зазоры не менее 100 мм с каждой стороны).

Что важно учесть при эксплуатации

УПП ESQ GS7-160 поставляется с предустановленными заводскими настройками, но для конкретного двигателя необходимо выполнить конфигурирование: задать номинальный ток, время пуска и останова, а также выбрать уровень тепловой защиты. Отсутствие настройки может привести к ложным срабатываниям или недостаточной защите. Устройство не имеет встроенного сетевого фильтра или дросселя — при работе с длинными кабелями (более 50 м) или в сетях с высоким уровнем гармоник рекомендуется установка внешнего входного дросселя для снижения помех и защиты силовых ключей. Также стоит помнить, что встроенный байпас не предназначен для частых переключений (более 10–15 циклов в час) — при интенсивных пусках лучше использовать внешний контактор с отдельным управлением.
