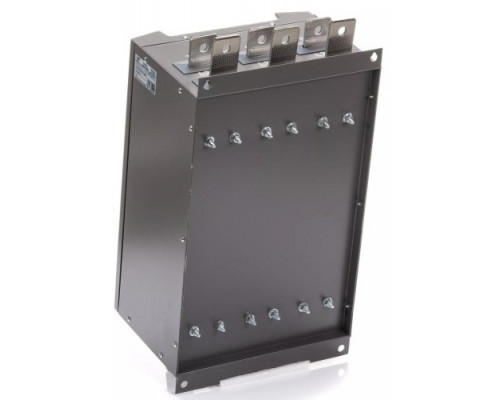

Устройство плавного пуска ESQ GS7-400 на 800А, 380В, 400кВт

Устройство плавного пуска ESQ GS7-400 (800 А, 380 В, 400 кВт)

Устройство плавного пуска ESQ GS7-400 — это силовой полупроводниковый аппарат, предназначенный для управления пуском и остановкой мощных трехфазных асинхронных электродвигателей с номинальным током до 800 А и напряжением сети до 400 В. Модель рассчитана на двигатели мощностью 400 кВт и относится к промышленному оборудованию, используемому для снижения пусковых токов и механических ударных нагрузок на привод и питающую сеть. Устройство построено на современной микропроцессорной платформе, что обеспечивает точное управление параметрами пуска и многоуровневую защиту оборудования.

Назначение и сфера применения

Основная задача УПП ESQ GS7-400 — плавный разгон мощного электродвигателя до номинальной скорости без бросков тока и рывков. Это критически важно для оборудования с высокими требованиями к сохранности механизмов: конвейерных линий, дробилок, насосов, компрессоров, вентиляторов и другого тяжелого промышленного оборудования. Устройство позволяет продлить срок службы как самого двигателя, так и приводимых механизмов, исключая гидроудары в трубопроводах и рывки ременных передач. Модель с током 800 А и мощностью 400 кВт ориентирована на крупные производственные объекты, где используются двигатели большой мощности.

Ключевые особенности и практические возможности

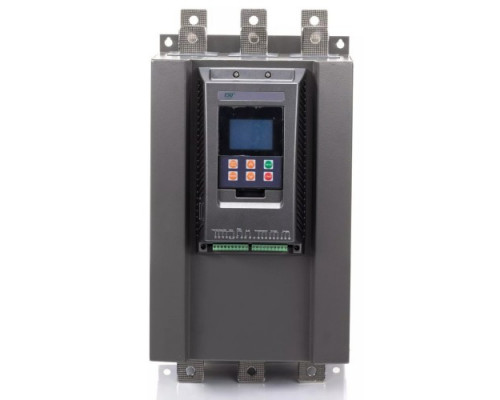

УПП ESQ GS7-400 оснащено большим жидкокристаллическим дисплеем, который обеспечивает удобный доступ к настройкам и визуализацию рабочих параметров в реальном времени. Интерфейс позволяет оператору контролировать ток, напряжение, состояние фаз и температуру силового модуля. Это упрощает диагностику и настройку режимов работы под конкретный механизм.

Устройство реализует расширенный набор защитных функций, что делает его автономным защитным блоком, не требующим дополнительных реле и контроллеров. Встроенные защиты охватывают практически все аварийные ситуации:

• Контроль входных фаз: защита от потери фазы до запуска и при работе.


• Токовая защита: от перегрузки по току как на этапе разгона, так и в установившемся режиме.


• Тепловая защита: от перегрузки двигателя во время пуска и работы с возможностью настройки шести уровней нагрузки для точного соответствия характеристикам двигателя.


• Защита от перекоса фаз и отклонений напряжения (пониженного/повышенного).


• Термозащита самого устройства от перегрева.

Дополнительным преимуществом является энергонезависимая память, хранящая записи о трех последних неисправностях. Это позволяет быстро выявить причину аварийного отключения без постоянного наблюдения.

Конструктивные особенности и ограничения

Устройство поставляется в корпусе с габаритами 330x530x250 мм и весом 36 кг, что соответствует классу мощных промышленных УПП. При монтаже необходимо учитывать значительный вес и обеспечить надежное крепление на вертикальной поверхности внутри шкафа управления. Для корректной работы требуется обеспечить достаточный теплоотвод, так как при пусковых режимах силовые тиристоры выделяют тепло. Ограничением модели является фиксированное номинальное напряжение 400 В — устройство не предназначено для сетей 660 В или других уровней напряжения без дополнительных согласований. Также важно учитывать, что УПП не обеспечивает регулировку скорости двигателя, его функция — только плавный пуск и останов.

На что обратить внимание при выборе

При подборе данной модели необходимо убедиться, что номинальный ток двигателя не превышает 800 А, а напряжение питающей сети соответствует 380-400 В. Мощность 400 кВт является ориентировочной для стандартных двигателей, но решающим параметром является именно ток. Следует учитывать, что устройство требует настройки параметров под конкретный механизм (время разгона, время замедления, начальное напряжение, уровень токовой отсечки). Рекомендуется использовать внешний байпасный контактор для шунтирования УПП после завершения пуска, чтобы исключить постоянные тепловые потери на силовых ключах. Также важно обеспечить соответствие сечения питающих кабелей току 800 А и наличие защиты входной линии автоматическим выключателем или предохранителями соответствующего класса.
