Устройство плавного пуска ESQ GS7-045 (90А, 380В, 45кВт, со встроенным шунтирующим контактором)

Назначение и сфера применения

Устройство плавного пуска ESQ GS7-045 предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 45 кВт при напряжении 380-400 В. Основная задача модели — обеспечить контролируемый разгон и остановку двигателя, исключая резкие рывки, скачки тока и механические удары. Это особенно актуально для оборудования с высокими пусковыми нагрузками: насосов, вентиляторов, компрессоров, конвейеров, дробилок и другого промышленного оборудования. Встроенный шунтирующий (байпасный) контактор позволяет снизить тепловыделение и нагрузку на силовые ключи УПП в рабочем режиме, что увеличивает срок службы устройства и повышает его надежность при длительной непрерывной эксплуатации.

Ключевые технические параметры и их практический смысл

Номинальный ток модели составляет 90 А, что соответствует работе с двигателями мощностью 45 кВт в сети 380 В. Выбор УПП по току — критически важный момент: если номинальный ток устройства меньше пускового тока двигателя (который может в 5-7 раз превышать рабочий), возможны ложные срабатывания защиты или выход прибора из строя. Для данной модели рекомендуется подключать двигатели, у которых номинальный ток не превышает 90 А, а пиковый пусковой ток — не более 500-600 А (в зависимости от настроек времени разгона). Устройство рассчитано на напряжение 400 В, что соответствует стандартным промышленным сетям 380/400 В с допустимыми отклонениями. При выборе важно учитывать, что УПП не предназначено для частотного регулирования скорости — оно обеспечивает только плавный пуск и остановку, а в рабочем режиме двигатель работает напрямую от сети через встроенный байпас.

Система защит и мониторинга

ESQ GS7-045 оснащена расширенным набором защит, которые предотвращают повреждение как самого устройства, так и подключенного электродвигателя. В модели реализованы следующие виды защиты:

• от потери входной фазы и обрыва фазы при работе — предотвращает работу двигателя в неполнофазном режиме, который ведет к перегреву и выходу из строя обмоток;


• от перегрузки по току во время запуска и в рабочем режиме — срабатывает при превышении допустимых токов, защищая силовые элементы;


• от перегрузки во время запуска и работы — контролирует тепловые режимы, предотвращая перегрев;


• от перекоса фаз — защищает двигатель при несимметрии напряжений в сети;


• от перегрева — встроенный датчик температуры отключает устройство при превышении допустимой температуры радиатора;


• от пониженного/повышенного напряжения — срабатывает при выходе напряжения сети за установленные пределы.

Дополнительно предусмотрена тепловая защита от перегрузки с 6 уровнями настройки нагрузки, что позволяет адаптировать устройство под конкретный тип двигателя и условия эксплуатации. Устройство сохраняет записи о трех последних неисправностях — это упрощает диагностику и поиск причин аварийных остановок.

Интерфейс и управление

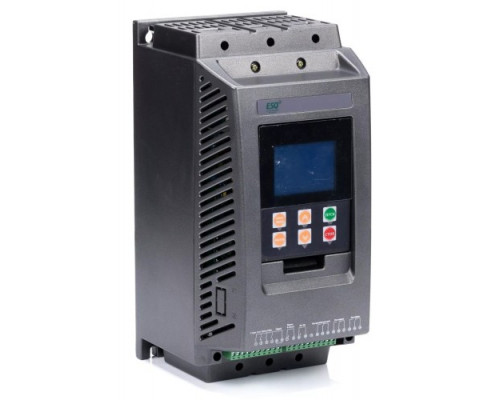

Модель оснащена большим ЖК-дисплеем, который отображает текущие параметры работы: ток, напряжение, состояние пуска/остановки, коды ошибок и настройки. Навигация по меню осуществляется с помощью кнопок на лицевой панели. Интерфейс позволяет задавать время разгона и торможения (обычно от 1 до 30 секунд), начальное пусковое напряжение, режим остановки (свободный выбег или контролируемое торможение), а также настраивать пороги срабатывания защит. Для корректной работы рекомендуется изучить инструкцию по эксплуатации, так как неправильные настройки могут привести к ложным срабатываниям или недостаточной защите двигателя.

Конструктивные особенности и установка

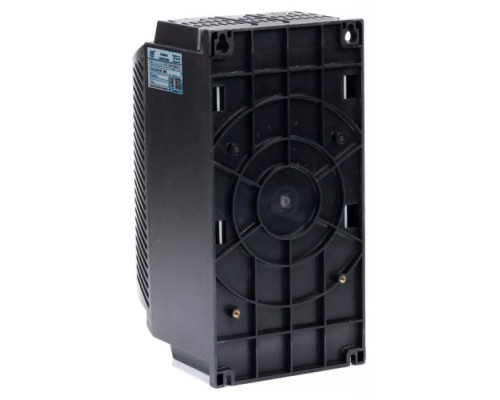

Устройство имеет встроенный байпасный контактор, что исключает необходимость покупки и монтажа внешнего шунтирующего контактора — это упрощает сборку шкафа управления и снижает затраты. Габариты модели: ширина 155 мм, высота 310 мм, глубина 180 мм, вес 5,50 кг. Корпус предназначен для установки в электрический шкаф или на DIN-рейку (при наличии соответствующего крепления). При монтаже важно обеспечить достаточный теплоотвод: вокруг устройства должно быть свободное пространство для циркуляции воздуха, а температура окружающей среды не должна превышать +40°C. Подключение силовых цепей выполняется через клеммы, рассчитанные на сечение провода до 35 мм² (рекомендуется уточнить в документации). Для управления пуском/остановкой используются внешние сухие контакты (кнопки, реле, контроллер).

Ограничения и особенности выбора

При подборе УПП для конкретного двигателя необходимо учитывать не только номинальную мощность, но и пусковые характеристики нагрузки. Для тяжелых условий пуска (например, дробилки, центрифуги с высоким моментом инерции) может потребоваться устройство с запасом по току на 20-30%. Модель ESQ GS7-045 не поддерживает функцию торможения противотоком или динамического торможения — остановка происходит либо свободным выбегом, либо контролируемым снижением напряжения. Также устройство не предназначено для работы в сетях с частотой выше 60 Гц или с нестандартным напряжением. Перед эксплуатацией необходимо проверить соответствие параметров сети (напряжение, частота, тип заземления) требованиям, указанным в паспорте изделия. Для защиты от коротких замыканий на входе УПП обязательно требуется установка автоматического выключателя или предохранителей соответствующего номинала (рекомендуется на ток 100-125 А с характеристикой срабатывания класса C или D).
