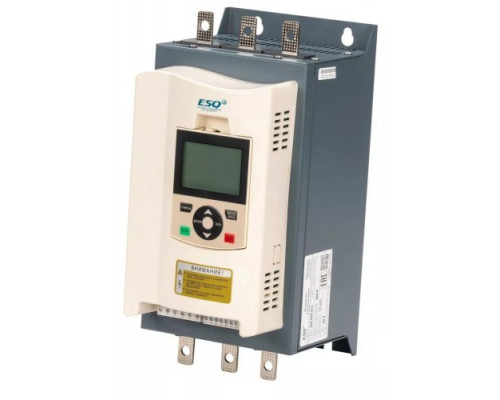

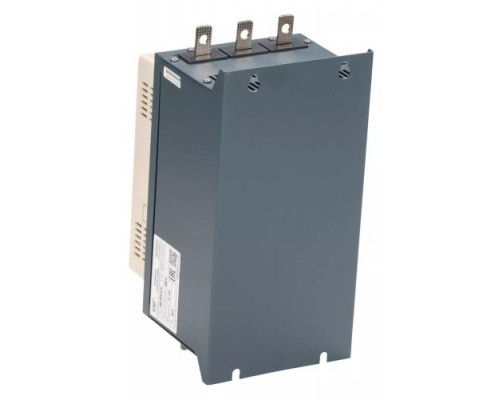

Устройство плавного пуска ESQ GS9-022 (44А, 380В, 22кВт, со встроенным шунтирующим контактором)

Назначение и область применения

Устройство плавного пуска ESQ GS9-022 предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 22 кВт при напряжении 380-400 В. Модель с током 44 А решает ключевую задачу — ограничение пусковых токов и механических ударов при запуске мощного оборудования. Это особенно актуально для насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования, где резкий пуск приводит к гидроударам, проскальзыванию ремней или преждевременному износу механической части. УПП обеспечивает постепенное нарастание напряжения на обмотках двигателя, что снижает пусковую нагрузку на сеть и сам двигатель в 3-5 раз по сравнению с прямым пуском.

Конструктивные особенности и управление

Модель GS9-022 оснащена встроенным шунтирующим контактором, который после завершения разгона двигателя закорачивает силовые тиристоры. Это исключает их нагрев в рабочем режиме и повышает общий КПД системы. Устройство поддерживает несколько способов внешнего управления:

• Вход для пульта дистанционного управления — позволяет вынести органы управления на удобное расстояние от шкафа автоматики.


• Аналоговый выход — дает возможность контролировать текущие параметры работы двигателя (ток, напряжение) через контроллер или частотный преобразователь.


• Релейный выход — используется для сигнализации аварийных состояний или управления внешними цепями (например, отключением вентиляции).


• Интерфейс RS485 — обеспечивает интеграцию в систему диспетчеризации по протоколу Modbus для удаленного мониторинга и настройки.

Важно: для полноценного использования RS485 требуется внешний контроллер или SCADA-система. В базовой комплектации интерфейс не активирован по умолчанию — необходима дополнительная настройка параметров.

Защитные функции и надежность

УПП ESQ GS9-022 обеспечивает комплексную защиту электродвигателя и самого устройства от аварийных режимов. Встроенные алгоритмы отслеживают:

• Перегрузку по току (с регулируемым порогом срабатывания).


• Обрыв фазы и несимметрию питающего напряжения.


• Короткое замыкание на выходе.


• Перегрев силовых элементов (термозащита).


• Пониженное или повышенное напряжение сети.

Благодаря этому устройство подходит для эксплуатации в условиях нестабильного электроснабжения и на объектах с высокими требованиями к непрерывности процесса. Однако стоит учитывать, что защита от перегрузки настраивается под конкретный двигатель — при неправильной настройке возможны ложные срабатывания или пропуск аварии.

Практические ограничения и рекомендации

При выборе модели GS9-022 важно учитывать несколько моментов. Номинальный ток 44 А рассчитан на двигатели с рабочим током до 44 А при стандартных условиях (температура окружающей среды до +40°C). Если двигатель работает в тяжелых условиях (частые пуски, высокая температура в шкафу, длинные кабельные линии), рекомендуется выбирать УПП с запасом по току 10-15%. Устройство не предназначено для регулирования скорости вращения — это не частотный преобразователь, а только средство плавного пуска и останова. Также модель не поддерживает торможение противотоком или динамическое торможение.

Габариты устройства (220x254x335 мм) и вес 6,5 кг требуют монтажа в шкафу с достаточным объемом для естественной конвекции. При установке в закрытом щите необходимо предусмотреть принудительное охлаждение или увеличить расстояние до соседних аппаратов. Вход для пульта ДУ и интерфейс RS485 подключаются через клеммные колодки — для дистанционного управления потребуется экранированный кабель длиной не более 50 метров.

Комплектация и установка

В стандартную поставку входит само устройство плавного пуска с встроенным шунтирующим контактором. Дополнительные элементы (пульт ДУ, кабели, адаптер RS485, крепежные кронштейны) приобретаются отдельно. Для подключения силовых цепей используются винтовые зажимы под наконечники — сечение провода должно соответствовать номинальному току 44 А (рекомендуется не менее 10 мм² по меди). Цепи управления подключаются через клеммы с шагом 5 мм. Перед первым пуском обязательна настройка времени разгона и тока ограничения под конкретный механизм — это делается через потенциометры на передней панели или через RS485.
