Назначение и область применения
Устройство плавного пуска ESQ GS7-200 (артикул 08.05.000037) предназначено для управления запуском и остановкой мощных трехфазных асинхронных электродвигателей с номинальной мощностью до 200 кВт. Модель рассчитана на работу в сетях с напряжением 380–400 В и номинальным током до 400 А. Основная задача УПП — снизить пусковые токи и механические ударные нагрузки на двигатель и подключенное оборудование, что особенно важно для насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования с тяжелыми условиями пуска.
Ключевые технические параметры и их практический смысл
Мощность 200 кВт и ток 400 А позволяют устройству работать с крупными электродвигателями, используемыми в производственных линиях, системах вентиляции и водоснабжения. Встроенный байпасный (шунтирующий) контактор — одна из главных особенностей модели: после завершения разгона двигателя УПП автоматически переключает питание на обходную цепь, что исключает нагрев силовых тиристоров в рабочем режиме и снижает потери энергии. Это также увеличивает ресурс самого устройства и позволяет использовать его в системах с длительной непрерывной работой.
Система защиты и мониторинга
УПП ESQ GS7-200 оснащено микропроцессорным блоком управления, который обеспечивает комплексную защиту двигателя и самого устройства. В модели реализованы следующие виды защиты:
- От потери входной фазы — предотвращает работу при неполнофазном питании, которое может повредить двигатель.
- От потери фазы при работе — контролирует целостность цепи во время эксплуатации.
- От перегрузки по току во время запуска и работы — срабатывает при превышении номинального тока, защищая обмотки двигателя от перегрева.
- От перегрузки во время запуска и работы — дополнительная тепловая защита с возможностью настройки шести уровней нагрузки.
- От перекоса фаз — выявляет асимметрию напряжений, которая снижает ресурс двигателя.
- От перегрева — термодатчик внутри УПП отключает устройство при превышении допустимой температуры.
- От пониженного/повышенного напряжения — стабилизирует работу при колебаниях сети.
Устройство хранит записи о трех последних неисправностях, что упрощает диагностику и сокращает время на поиск причин аварийных остановок.
Интерфейс и управление

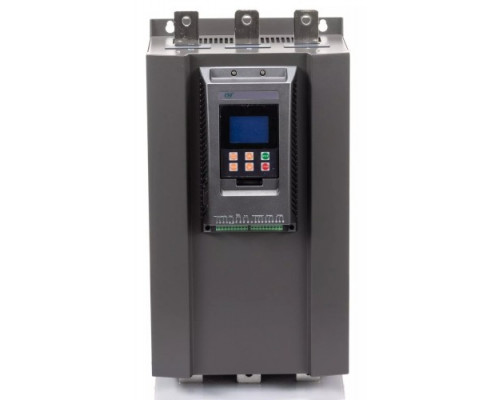

Модель оснащена большим жидкокристаллическим дисплеем, который отображает текущие параметры работы (ток, напряжение, частота, состояние контактора) и позволяет настраивать режимы пуска и защиты. Встроенный интерфейс упрощает программирование и мониторинг без необходимости подключения внешнего оборудования. Однако стоит учитывать, что для удаленного управления или интеграции в системы автоматизации может потребоваться дополнительный модуль связи (в базовой комплектации не указан).
Конструктивные особенности и ограничения

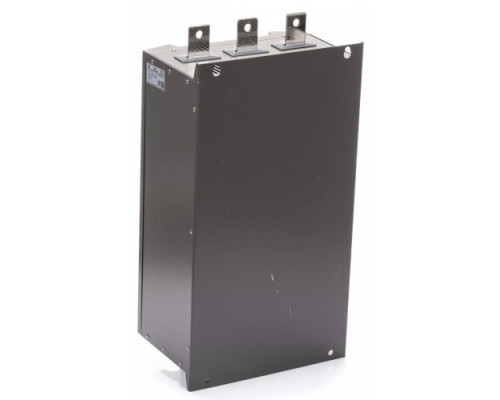

Устройство поставляется в корпусе с габаритами 280×560×247 мм и массой 31 кг, что требует надежного крепления на монтажной панели или в шкафу управления. Встроенный байпасный контактор уже интегрирован в корпус, поэтому не нужно приобретать его отдельно — это упрощает монтаж и экономит место. Однако при выборе места установки следует предусмотреть достаточный зазор для вентиляции, так как при интенсивной работе возможен нагрев корпуса. Модель не предназначена для частого пуска (более 10–15 раз в час) без дополнительного охлаждения — это важно учитывать для оборудования с циклическим режимом работы.
На что обратить внимание при выборе
Перед покупкой убедитесь, что параметры сети (380–400 В, частота 50 Гц) и номинальный ток двигателя (не более 400 А) соответствуют характеристикам УПП. Для двигателей с высоким моментом инерции или тяжелым пуском (например, дробилки или центрифуги) может потребоваться модель с большим запасом по току или внешним тормозным резистором — данная версия не предусматривает таких опций. Также проверьте совместимость с системой управления: если требуется аналоговый вход 4–20 мА или интерфейс RS-485, уточните наличие этих опций в документации к конкретной партии.
Характеристики
Габариты и вес
