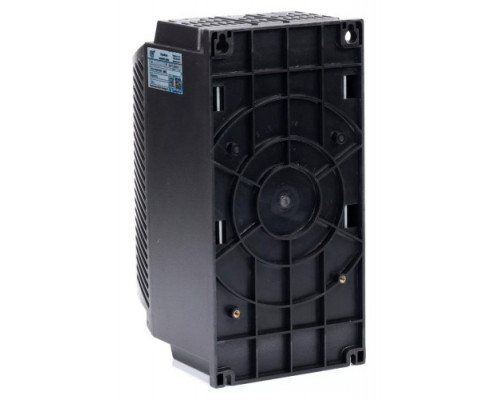

Устройство плавного пуска ESQ GS7-018 37А 380В 18.5кВт со встроенным шунтирующим контактом

Назначение и область применения

Устройство плавного пуска ESQ GS7-018 предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей мощностью до 18,5 кВт при напряжении сети 380 В. Основная задача УПП — снижение пусковых токов и механических ударов, что продлевает срок службы как самого двигателя, так и приводимого им оборудования. Модель рассчитана на номинальный ток 37 А и подходит для насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования, где требуется плавный разгон.

Ключевые особенности конструкции

В основе ESQ GS7-018 лежит микропроцессорное управление, которое обеспечивает точную регулировку параметров пуска и остановки. Устройство оснащено встроенным шунтирующим контактором (байпасом), что позволяет после завершения пуска переключать двигатель напрямую на питающую сеть. Это снижает тепловыделение на силовых тиристорах и повышает общую надежность системы. Байпасный контактор встроен в корпус, поэтому не требуется дополнительного монтажа внешних компонентов.

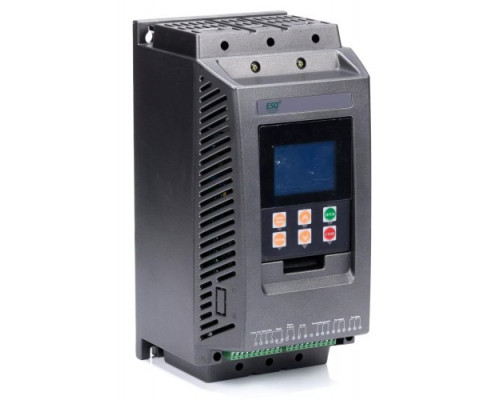

Прибор имеет крупный ЖК-дисплей с интуитивно понятным интерфейсом, что упрощает настройку параметров и мониторинг текущего состояния. Управление осуществляется через кнопки на лицевой панели, а также предусмотрены дискретные входы и выходы для интеграции в автоматизированные системы.

Система защит и диагностики

Модель GS7-018 оснащена расширенным набором защит, которые предотвращают выход оборудования из строя в нештатных ситуациях:

• Защита от потери входной фазы и потери фазы при работе — исключает работу двигателя на двух фазах, что может привести к перегреву обмоток.


• Защита от перегрузки по току как во время запуска, так и в рабочем режиме — автоматически отключает нагрузку при превышении допустимых значений.


• Защита от перекоса фаз и от пониженного/повышенного напряжения — стабилизирует работу при нестабильной сети.


• Тепловая защита от перегрева с 6 уровнями настройки нагрузки — позволяет адаптировать порог срабатывания под конкретный тип двигателя.


• Хранение записей о трех последних неисправностях — упрощает диагностику и поиск причин аварийных остановок.

Благодаря этому УПП подходит для ответственных механизмов, где простой недопустим, а также для оборудования, работающего в условиях нестабильного электроснабжения.

Практические возможности и ограничения

Устройство позволяет настраивать время разгона и замедления, начальное пусковое напряжение, а также режим останова (свободный выбег или контролируемое торможение). Это дает возможность адаптировать пуск под конкретную нагрузку: для насосов — плавный разгон без гидроударов, для конвейеров — мягкий старт без рывков.

Ограничения: модель рассчитана на номинальный ток 37 А, поэтому при выборе необходимо учитывать пусковые токи конкретного двигателя. Для двигателей с тяжелым пуском (например, дробилки или центрифуги) может потребоваться запас по току. Устройство предназначено для работы в сетях 380 В, не поддерживает однофазное питание. Габариты (155x310x180 мм) и вес (5,5 кг) позволяют монтировать его в стандартные электрощиты, но требуется обеспечить достаточный теплоотвод.

Что важно при выборе

При подборе УПП ESQ GS7-018 под конкретный двигатель следует убедиться, что номинальный ток двигателя не превышает 37 А, а рабочее напряжение соответствует 380 В. Модель оснащена встроенным байпасом, что экономит место в шкафу управления, но при этом необходимо учитывать, что после перехода на байпас защита двигателя от перегрузки осуществляется только через тепловую защиту УПП (с настраиваемыми уровнями). Для систем с частыми пусками или высокими требованиями к точности управления скоростью лучше рассмотреть частотные преобразователи — данное устройство предназначено именно для плавного пуска и остановки, а не для регулировки оборотов в процессе работы.
