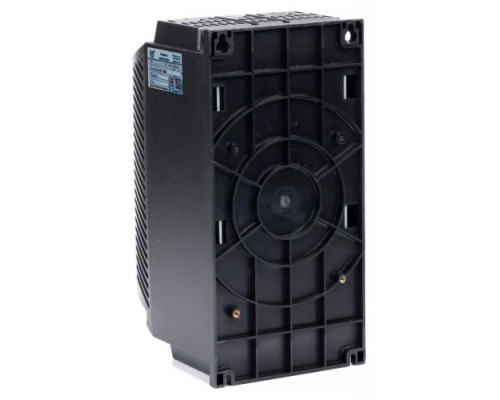

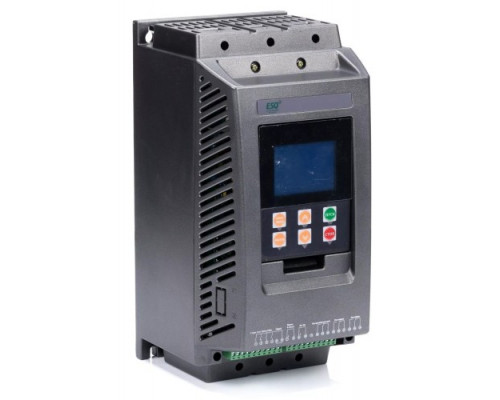

Устройство плавного пуска ESQ GS7-011 (22А, 380В, 11 кВт, со встроенным шунтирующим контактором)

Назначение и область применения

Устройство плавного пуска ESQ GS7-011 (артикул 08.05.000910) предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей мощностью до 11 кВт. Основная задача УПП — ограничить пусковые токи и механические удары, которые возникают при прямом пуске двигателя. Это особенно актуально для оборудования, где резкий старт приводит к гидравлическим ударам в трубопроводах (насосы), рывкам конвейерной ленты или преждевременному износу редукторов и муфт. Модель рассчитана на работу в сетях 380 В с номинальным током 22 А, что соответствует стандартному промышленному напряжению 400 В.

Ключевые особенности и сильные стороны

В основе ESQ GS7-011 лежит микропроцессорное управление, которое обеспечивает точное регулирование напряжения на двигателе в процессе разгона и торможения. Главное преимущество этой модели — наличие встроенного шунтирующего (байпасного) контактора. После завершения пуска контактор шунтирует тиристоры, подключая двигатель напрямую к сети. Это исключает нагрев силовых ключей в рабочем режиме, снижает энергопотери и увеличивает срок службы устройства. Дополнительно УПП оснащено большим ЖК-дисплеем, который отображает текущие параметры работы, токи, напряжение и коды ошибок, что упрощает диагностику без подключения внешних приборов.

Система защит и мониторинг

Модель GS7-011 реализует полный комплекс аппаратных и программных защит, критически важных для промышленного оборудования:

• Защита от потери фазы на входе и при работе — предотвращает работу двигателя на двух фазах, что может привести к перегреву обмоток и выходу из строя.


• Токовая защита при запуске и в рабочем режиме — отслеживает превышение номинального тока (22 А) и отключает нагрузку при перегрузке.


• Защита от перекоса фаз и отклонений напряжения — реагирует на несимметрию и выход напряжения за пределы допустимого диапазона (пониженное/повышенное).


• Тепловая защита с 6 уровнями настройки — позволяет адаптировать срабатывание под конкретный класс изоляции двигателя и условия эксплуатации.


• Защита от перегрева самого УПП — встроенный датчик температуры отключает устройство при превышении допустимой температуры радиатора.

Устройство хранит записи о трех последних неисправностях с указанием параметров в момент аварии, что помогает быстро выявить причину отказа без длительного мониторинга.

Практические возможности и ограничения

ESQ GS7-011 поддерживает настройку времени разгона и торможения, а также начального пускового напряжения. Это позволяет адаптировать пуск под конкретный механизм: для насосов — плавное нарастание давления, для вентиляторов — снижение рывков при запуске с большим моментом инерции. Однако важно учитывать, что при частых пусках (более 10-15 в час) или необходимости реверсирования двигателя потребуется дополнительная оценка теплового режима — встроенный байпас не предназначен для частого переключения под нагрузкой. Также модель не имеет встроенного тормозного модуля или возможности работы в режиме динамического торможения — остановка происходит за счет естественного выбега.

На что обратить внимание при выборе

При подборе УПП GS7-011 для конкретного двигателя убедитесь, что номинальный ток двигателя не превышает 22 А, а мощность — 11 кВт. Устройство рассчитано на стандартное трехфазное напряжение 380-400 В, поэтому для сетей с другими параметрами (например, 660 В) потребуется другая модификация. Габариты корпуса (155×310×180 мм) и вес 5,5 кг позволяют монтировать его в стандартные электрощиты, но необходимо предусмотреть свободное пространство для отвода тепла от радиатора. Комплектация включает само УПП с встроенным байпасным контактором, панель управления с дисплеем и клеммные колодки для подключения силовых и управляющих цепей. Дополнительные внешние компоненты (автоматические выключатели, контакторы управления, дроссели) приобретаются отдельно в зависимости от схемы включения.
