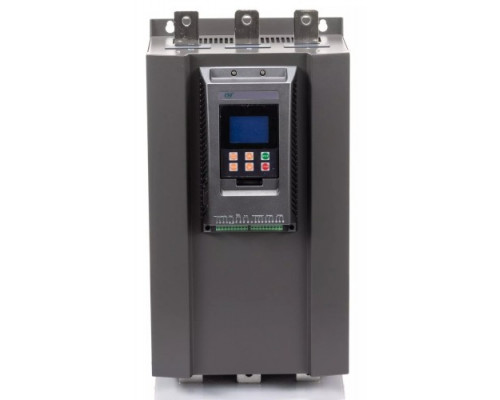

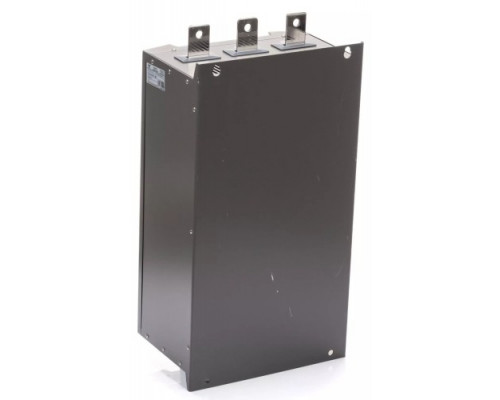

Устройство плавного пуска ESQ GS7-355 (710А, 380В, 355 кВт)

Устройство плавного пуска ESQ GS7-355 (710 А, 380 В, 355 кВт)

Устройство плавного пуска ESQ GS7-355 (артикул 08.05.000041) предназначено для управления запуском и остановкой мощных трехфазных асинхронных двигателей с номинальной мощностью до 355 кВт при напряжении 400 В. Модель рассчитана на номинальный ток 710 А, что делает её подходящей для тяжелых промышленных механизмов с высокими пусковыми нагрузками — конвейеров, дробилок, насосов, компрессоров, вентиляторов и другого энергоемкого оборудования. Устройство построено на современной микропроцессорной платформе, которая обеспечивает точное управление пусковыми характеристиками и надежную защиту двигателя.

Назначение и область применения

Основная задача УПП ESQ GS7-355 — плавное снижение пусковых токов и механических ударов при старте двигателя. Вместо прямого пуска, который создает пиковые токи до 7–8 кратного номинала, данное устройство ограничивает пусковой ток на уровне, заданном пользователем (обычно 2–4 кратного номинала). Это особенно важно для мощных двигателей 355 кВт, где резкие пуски могут вызывать просадки напряжения в сети, преждевременный износ ременных передач, редукторов и подшипников. Устройство также обеспечивает плавную остановку, что критично для механизмов, где недопустимы гидроудары (насосы) или смещение груза (конвейеры).

Ключевые особенности и сильные стороны

Модель ESQ GS7-355 оснащена встроенным байпасным контактором, который после завершения пуска шунтирует тиристорную часть, переводя двигатель в режим прямой работы через контактор. Это снижает тепловые потери на силовых ключах и увеличивает срок службы устройства. Интерфейс с большим ЖК-дисплеем позволяет оперативно просматривать текущие параметры работы, настраивать время разгона и замедления, а также контролировать состояние защиты.

Система мониторинга и защиты охватывает практически все критические режимы: контроль потери входной фазы и фазы при работе, защита от перегрузки по току как на этапе запуска, так и в рабочем режиме, защита от перекоса фаз, от перегрева силовых элементов, а также от пониженного и повышенного напряжения сети. Дополнительно реализована тепловая защита от перегрузки с шестью уровнями настройки нагрузки, что позволяет адаптировать устройство под конкретный двигатель и условия эксплуатации.

Практические возможности и ограничения

Устройство хранит записи о трех последних неисправностях, что упрощает диагностику и поиск причин аварийных остановок. При выборе данной модели важно учитывать, что номинальный ток 710 А соответствует двигателю 355 кВт при стандартном напряжении 380–400 В. Для двигателей с более высоким пусковым током или при работе в условиях повышенной температуры окружающей среды может потребоваться запас по току (выбор модели на ступень выше). Устройство не предназначено для частотного регулирования скорости — оно управляет только пуском и остановкой, не изменяя частоту вращения вала в рабочем режиме.

Габаритные размеры (ширина 290 мм, высота 496 мм, глубина 250 мм) и вес 43 кг требуют учета при монтаже в шкафу управления — необходимо обеспечить достаточное пространство для охлаждения и доступ к клеммам. Устройство поставляется без дополнительных внешних компонентов (например, токоограничивающих реакторов или фильтров), их установка может потребоваться при работе с длинными кабельными линиями или в сетях с высоким уровнем гармоник.

На что обратить внимание при выборе

• Соответствие току и мощности: Убедитесь, что номинальный ток двигателя не превышает 710 А, а напряжение сети соответствует диапазону 380–400 В. Для двигателей с тяжелым пуском (например, центробежные насосы с закрытой задвижкой) рекомендуется выбирать модель с запасом по току 10–15%.


• Условия эксплуатации: Устройство требует достаточного охлаждения — при установке в закрытом шкафу необходимо предусмотреть принудительную вентиляцию или теплоотвод. Рабочая температура окружающей среды обычно составляет от -10 до +50 °C (уточните в документации).


• Настройка защиты: Шесть уровней настройки тепловой защиты позволяют точно подстроить устройство под конкретный двигатель, но требуют корректного ввода параметров (номинальный ток, класс изоляции, время разгона). Неправильная настройка может привести к ложным срабатываниям или недостаточной защите.


• Совместимость с сетью: Защита от перекоса фаз и отклонений напряжения полезна в условиях нестабильного электроснабжения, но при частых колебаниях напряжения выше 10% от номинала может потребоваться стабилизатор.
