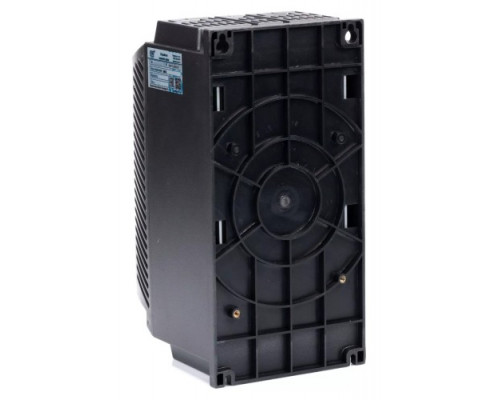

Устройство плавного пуска ESQ GS7-055 (110А, 380В, 55кВт, встроенный шунтирующий контакт)

Назначение и область применения

Устройство плавного пуска ESQ GS7-055 предназначено для управления трехфазными асинхронными электродвигателями мощностью до 55 кВт при номинальном напряжении 380-400 В. Модель рассчитана на ток до 110 А и обеспечивает контролируемый разгон и остановку механизмов, снижая пусковые токи и механические нагрузки на привод. УПП подходит для насосов, вентиляторов, конвейеров, компрессоров и другого промышленного оборудования, где требуется плавный пуск без рывков и гидроударов.

Ключевые технические особенности

Модель ESQ GS7-055 построена на микропроцессорном управлении, что позволяет точно регулировать параметры пуска и останова. Встроенный шунтирующий контакт (байпасный контактор) автоматически подключает двигатель напрямую к сети после завершения разгона, что исключает нагрев тиристоров в рабочем режиме и увеличивает ресурс устройства. Это особенно важно для длительных циклов работы, когда двигатель работает без частых пусков.

• Номинальный ток 110 А — достаточен для двигателей 55 кВт, но при выборе стоит учитывать фактический ток конкретного мотора и условия эксплуатации (температура окружающей среды, высота над уровнем моря).


• Диапазон напряжения 380-400 В — устройство рассчитано на стандартные промышленные сети, но при значительных отклонениях напряжения (более ±15%) может потребоваться дополнительная проверка совместимости.


• Встроенный байпас — снижает тепловыделение в шкафу управления и позволяет использовать УПП без внешнего контактора для шунтирования, что упрощает монтаж и экономит место.

Система защит и диагностики

Устройство оснащено комплексной системой защиты, которая контролирует состояние двигателя и сети в реальном времени. Это снижает риск аварий и продлевает срок службы оборудования. В ESQ GS7-055 реализованы следующие виды защиты:

• От потери входной фазы и обрыва фазы при работе — предотвращает работу двигателя в неполнофазном режиме, который приводит к перегреву и выходу из строя.


• От перегрузки по току на этапе пуска и в рабочем режиме — защищает как двигатель, так и само УПП от превышения допустимых токов.


• От перегрузки во время запуска и работы — с возможностью настройки по 6 уровням, что позволяет адаптировать защиту под конкретный механизм (например, для инерционных нагрузок или механизмов с тяжелым пуском).


• От перекоса фаз — выявляет несимметрию напряжений, которая может быть вызвана неисправностью сети или неправильным подключением.


• От перегрева — встроенный датчик температуры отключает устройство при превышении допустимой температуры радиатора.


• От пониженного и повышенного напряжения — защищает двигатель от работы в недопустимых режимах, которые сокращают ресурс изоляции.

Дополнительно предусмотрена тепловая защита от перегрузки с 6 уровнями настройки, что позволяет точно согласовать уставку с характеристиками конкретного двигателя. Устройство хранит записи о трех последних неисправностях с указанием кода ошибки — это упрощает диагностику и поиск причин отключения.

Управление и интерфейс

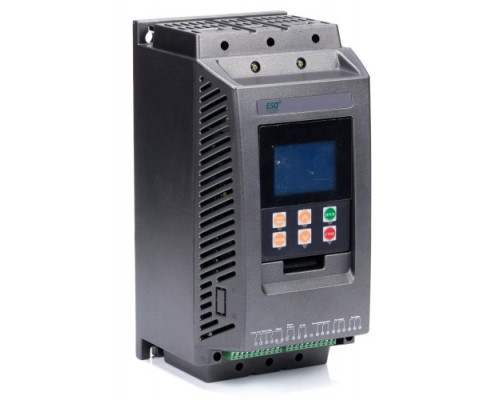

Модель оснащена большим ЖК-дисплеем, который отображает текущие параметры работы (ток, напряжение, частота, состояние пуска/останова) и настройки. Интерфейс интуитивно понятен, позволяет быстро изменять время разгона и торможения, начальное напряжение, режим останова (свободный выбег или контролируемое торможение). Дисплей также показывает коды ошибок и предупреждений, что ускоряет обслуживание.

Практические ограничения и рекомендации

При выборе и установке ESQ GS7-055 важно учитывать следующие моменты:

• Устройство предназначено для работы в закрытых сухих помещениях с температурой от -10 до +40°C. При более высоких температурах требуется снижение номинального тока (коэффициент снижения уточняется в документации).


• Для подключения используются силовые кабели с сечением, соответствующим току 110 А (рекомендуется не менее 35-50 мм² по меди в зависимости от длины линии).


• Встроенный байпасный контактор рассчитан на коммутацию номинального тока, но не предназначен для частых переключений — при необходимости интенсивных циклов пуск/стоп (более 10-15 в час) следует использовать внешний контактор с соответствующим ресурсом.


• Устройство не обеспечивает регулировку скорости двигателя — оно только плавно разгоняет и останавливает его. Для регулирования частоты вращения требуется частотный преобразователь.


• Габариты: 155×310×180 мм, масса 5,5 кг — это компактное устройство, которое можно устанавливать как в шкафу управления, так и на DIN-рейку (при наличии соответствующего крепления).

Итоговая оценка модели

ESQ GS7-055 — это функциональное устройство плавного пуска для двигателей мощностью до 55 кВт с полным набором защит и встроенным байпасом. Оно подходит для стандартных промышленных применений, где требуется снижение пусковых токов и защита оборудования. Основные сильные стороны: надежная система диагностики, возможность точной настройки защиты по току, компактные размеры и удобный интерфейс. При выборе важно учитывать условия эксплуатации и соответствие номинального тока фактическому току двигателя.
