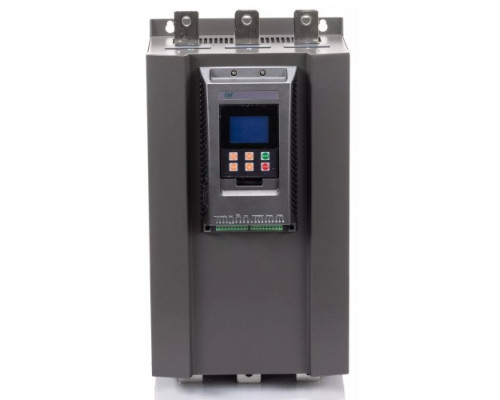

Устройство плавного пуска ESQ GS7-280 560А 380В 280кВт со встроенным шунтирующим контактором 08.05.000039

Назначение и область применения

Устройство плавного пуска ESQ GS7-280 (модель 08.05.000039) предназначено для управления запуском и остановкой мощных трехфазных асинхронных электродвигателей с номинальным током до 560 А и напряжением 380–400 В. Эта модель рассчитана на оборудование мощностью 280 кВт — например, крупные центробежные насосы, вентиляторы, компрессоры, конвейеры, дробилки или мельницы. Основная задача УПП — исключить пусковые броски тока (которые в 5–8 раз превышают номинальный), снизить механические нагрузки на привод и сеть, а также продлить срок службы двигателя и сопряженного оборудования.

Ключевые особенности и конструкция

Модель ESQ GS7-280 построена на современной микропроцессорной платформе, что обеспечивает точное управление параметрами пуска и гибкую настройку под конкретный механизм. В устройство встроен шунтирующий (байпасный) контактор, который после завершения разгона двигателя подключает его напрямую к сети в обход силовых тиристоров. Это снижает тепловые потери и исключает перегрев полупроводников при длительной работе — байпас автоматически замыкается после выхода на номинальные обороты.

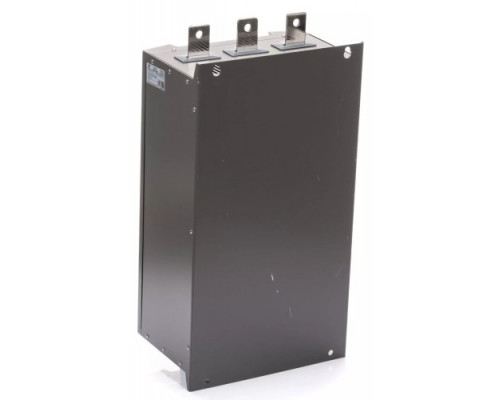

УПП оснащено большим ЖК-дисплеем с интуитивным интерфейсом, что упрощает настройку параметров пуска (время разгона, начальное напряжение, токовый лимит) и мониторинг текущего состояния. Корпус устройства имеет габариты 322×592×265 мм и массу 38 кг — это компактный блок для своей мощности, что важно при монтаже в шкафы управления ограниченного объема.

Система защит и диагностики

Одна из сильных сторон ESQ GS7-280 — многоуровневая защита двигателя и самого УПП. Встроенные функции охватывают практически все аварийные сценарии:

• Защита от перегрузки по току — отдельно для режимов пуска и работы, с возможностью настройки 6 уровней тепловой нагрузки. Это позволяет точно адаптировать защиту под класс изоляции двигателя и условия эксплуатации.


• Контроль фаз — защита от потери входной фазы, обрыва фазы на двигателе, а также от перекоса фаз. Последнее критично для мощных двигателей, так как даже небольшой дисбаланс напряжений вызывает перегрев обмоток.


• Защита по напряжению — отключение при пониженном или повышенном напряжении сети, что предохраняет двигатель от работы в недопустимых режимах.


• Тепловая защита — контроль температуры силовых элементов УПП, предотвращающий выход из строя при перегрузке или нарушении охлаждения.

Устройство хранит записи о трех последних неисправностях с детализацией параметров — это упрощает диагностику и сокращает время поиска причины аварии. Для оператора доступен мониторинг тока, напряжения и состояния байпаса в реальном времени.

Практические аспекты выбора и эксплуатации

При подборе УПП для двигателя 280 кВт важно учитывать, что номинальный ток 560 А указан для режима S1 (продолжительная работа). Если двигатель эксплуатируется с частыми пусками или в тяжелых условиях (высокая инерционность, длительный разгон), следует проверять допустимую термическую нагрузку тиристоров — встроенный байпас снижает этот риск, но при циклических пусках с короткими паузами может потребоваться запас по току.

Устройство рассчитано на стандартное трехфазное напряжение 380–400 В. Подключение выполняется по схеме «треугольник» или «звезда» в зависимости от конфигурации двигателя — встроенный байпас коммутирует фазы после разгона. Обратите внимание: для работы с двигателями, имеющими обмотку на 660 В, требуется дополнительное согласование.

Модель GS7-280 подходит для управления как односкоростными, так и многоскоростными двигателями, но при использовании с частотными преобразователями или другими устройствами в одной сети необходима проверка совместимости по помехам и синхронизации. Встроенный ЖК-дисплей позволяет задать до 10 различных профилей пуска, что удобно, если УПП используется для нескольких двигателей поочередно (при наличии внешнего переключателя).

Ограничения и рекомендации

Устройство не предназначено для регулирования скорости вращения — это именно плавный пуск и остановка. Для задач точного поддержания оборотов или энергосбережения в переменных нагрузках следует применять частотный преобразователь. Также важно обеспечить достаточное охлаждение: при монтаже в герметичном шкафу необходимо предусмотреть принудительную вентиляцию, так как при длительной работе через байпас тепло выделяется только от контактора и блока управления, но в режиме пуска тиристоры могут нагреваться до 85–90 °C.

Модель ESQ GS7-280 — это надежное решение для защиты дорогостоящего высоковольтного оборудования и сетей от пусковых перегрузок. Ее функционал покрывает потребности большинства промышленных механизмов средней и большой мощности, а встроенная диагностика и защита минимизируют риски простоев.
