Мощное устройство плавного пуска для тяжелых промышленных нагрузок
ESQ GS7-132 — это силовое устройство плавного пуска, рассчитанное на управление асинхронными электродвигателями мощностью до 132 кВт в сетях с напряжением 380–400 В. Модель с номинальным током 264 А предназначена для оборудования с высокими пусковыми токами и инерционными нагрузками: мощных насосов, вентиляторов, компрессоров, конвейеров, дробилок и другого промышленного оборудования. Основная задача УПП — исключить ударные нагрузки на механику и электрическую сеть при запуске двигателя, что продлевает срок службы как самого мотора, так и подключенного оборудования.
Встроенный байпас и управление пуском
Ключевая особенность модели — наличие встроенного шунтирующего контактора (байпаса). После завершения процесса разгона двигателя устройство автоматически переключает питание на обходные контакты, шунтируя силовые тиристоры. Это исключает их нагрев в рабочем режиме, повышает общую надежность системы и позволяет эксплуатировать УПП без дополнительных внешних компонентов. Управление пуском осуществляется по алгоритму с регулировкой времени разгона и начального напряжения, что дает возможность точно адаптировать процесс под конкретную нагрузку.
Система защит и диагностики
ESQ GS7-132 оснащен расширенным набором встроенных защит, которые контролируют состояние как самого устройства, так и подключенного двигателя. В автоматическом режиме отслеживаются:
- потеря или перекос фаз на входе и в процессе работы;
- превышение тока во время пуска и в установившемся режиме;
- перегрузки по току с возможностью настройки шести уровней тепловой защиты;
- критический перегрев силовых элементов;
- отклонения напряжения сети (понижение или повышение).
При возникновении аварийной ситуации устройство фиксирует и сохраняет в памяти данные о трех последних неисправностях. Это упрощает диагностику и позволяет техническому персоналу быстрее выявить причину сбоя без длительного анализа.
Интерфейс и мониторинг

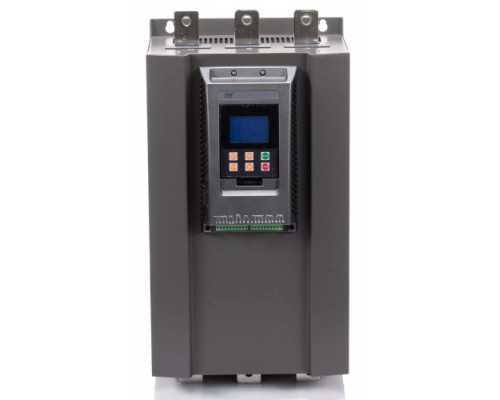

Модель оборудована большим жидкокристаллическим дисплеем, на который выводятся текущие параметры работы: напряжение, ток, состояние пуска, коды ошибок. Интерфейс позволяет оперативно изменять настройки без подключения внешнего программатора. Управление осуществляется через кнопки на лицевой панели, что удобно при наладке и эксплуатации в условиях промышленного цеха.
Габариты и особенности монтажа

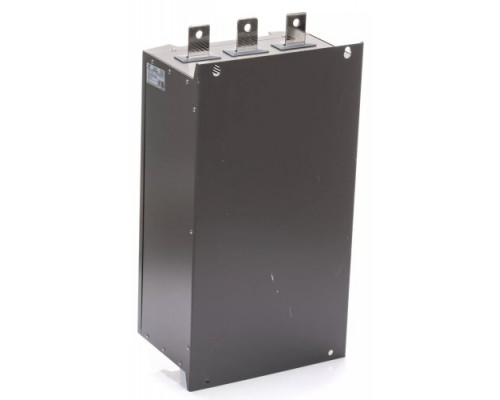

Устройство имеет корпус с габаритами 280×560×247 мм и массу 31 кг. Это крупногабаритное оборудование, требующее надежного крепления на вертикальной поверхности и достаточного пространства для отвода тепла. При установке важно обеспечить свободный доступ к клеммным соединениям и вентиляционным отверстиям. УПП рассчитано на подключение мощных силовых кабелей, поэтому при проектировании шкафа управления необходимо учитывать сечение проводников и запас по объему.
Практические ограничения и рекомендации
Модель ESQ GS7-132 предназначена для работы в трехфазных сетях с номинальным напряжением 400 В. При выборе важно учитывать, что номинальный ток 264 А соответствует длительному режиму работы двигателя — для механизмов с частыми пусками или тяжелыми условиями эксплуатации может потребоваться запас по току. Устройство не предназначено для регулирования скорости вращения вала — его функция ограничена плавным разгоном и остановкой. Для задач частотного регулирования необходимы преобразователи другого типа.
Характеристики
Габариты и вес
