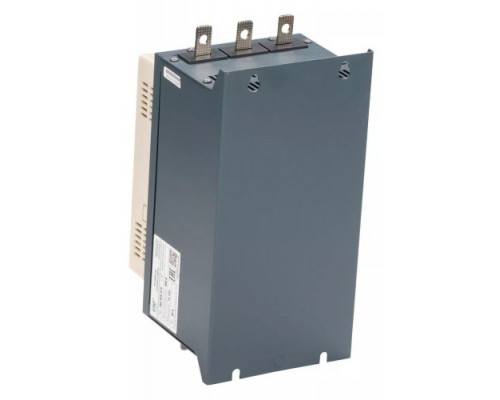

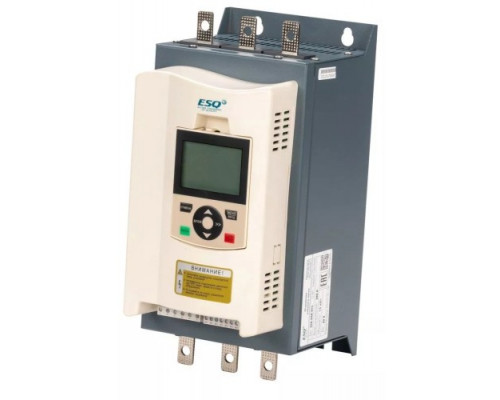

Устройство плавного пуска ESQ GS9-030 (60А, 380В, 30кВт)

Назначение и область применения

Устройство плавного пуска ESQ GS9-030 (артикул 08.05.001037) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 30 кВт при напряжении 380–400 В. Основная задача УПП — исключить пусковые перегрузки в электрической сети и механические удары в приводе, которые возникают при прямом пуске двигателя. Модель рассчитана на номинальный ток 60 А и подходит для оборудования с тяжелыми условиями пуска: конвейеров, насосов, компрессоров, вентиляторов, дробилок и другого промышленного оборудования. Устройство обеспечивает плавное нарастание напряжения и тока на обмотках двигателя, что продлевает срок службы как самого мотора, так и приводимого механизма.

Ключевые особенности и защитные функции

Данная модель УПП реализует полный набор защит, необходимых для надежной эксплуатации электродвигателя в условиях производственной среды. Встроенные алгоритмы отслеживают перегрузки по току, обрывы фаз, перекос фазных напряжений, короткие замыкания и превышение допустимого времени пуска. Благодаря этому снижается риск выхода двигателя из строя при аварийных ситуациях. Устройство автоматически отключает нагрузку при достижении критических параметров, что особенно важно при работе в системах с частыми пусками или в условиях нестабильного питающего напряжения.

Коммуникационные возможности и управление

ESQ GS9-030 оснащена интерфейсами для интеграции в системы автоматизации. Наличие входа для пульта дистанционного управления позволяет запускать и останавливать двигатель с удаленного пульта, что удобно при размещении УПП в труднодоступных местах или в шкафах управления. Релейный выход используется для сигнализации состояния устройства (например, авария, завершение пуска) и может подключаться к контроллеру или световой индикации. Аналоговый выход (обычно 0–10 В или 4–20 мА) передает текущие параметры работы — ток, напряжение или частоту — на внешние регистраторы или системы диспетчеризации. Интерфейс RS485 с поддержкой протокола Modbus обеспечивает обмен данными с промышленными контроллерами, что позволяет централизованно контролировать и настраивать режимы работы нескольких устройств.

Конструкция и особенности монтажа

Модель оснащена встроенным шунтирующим контактором, который после завершения процесса плавного пуска замыкает силовые контакты, шунтируя тиристорную часть. Это исключает потери энергии на нагрев полупроводников в установившемся режиме работы двигателя и повышает общий КПД системы. Устройство поставляется в компактном корпусе с габаритами 220×254×335 мм и весом 6,5 кг, что упрощает его размещение в стандартных электрощитах. При установке следует учитывать необходимость свободного пространства для охлаждения — УПП выделяет тепло в процессе пуска и при работе с частыми циклами. Для подключения силовых цепей и цепей управления используются винтовые клеммы, рассчитанные на сечение проводов до 35 мм².

Практические рекомендации по выбору

При подборе УПП для конкретного двигателя важно учитывать не только номинальную мощность и ток, но и характер нагрузки. Модель GS9-030 с током 60 А оптимальна для двигателей мощностью до 30 кВт при стандартных условиях пуска (легкий или средний режим). Для механизмов с высоким моментом инерции или частыми пусками может потребоваться запас по току на 10–15%. Также стоит обратить внимание на напряжение питания: устройство рассчитано на трехфазные сети 380–400 В, при отклонениях напряжения более ±10% от номинала возможны сбои в работе защит. Перед монтажом рекомендуется проверить совместимость с типом подключаемого пульта ДУ и настройками протокола RS485, если планируется интеграция в сеть автоматизации.
